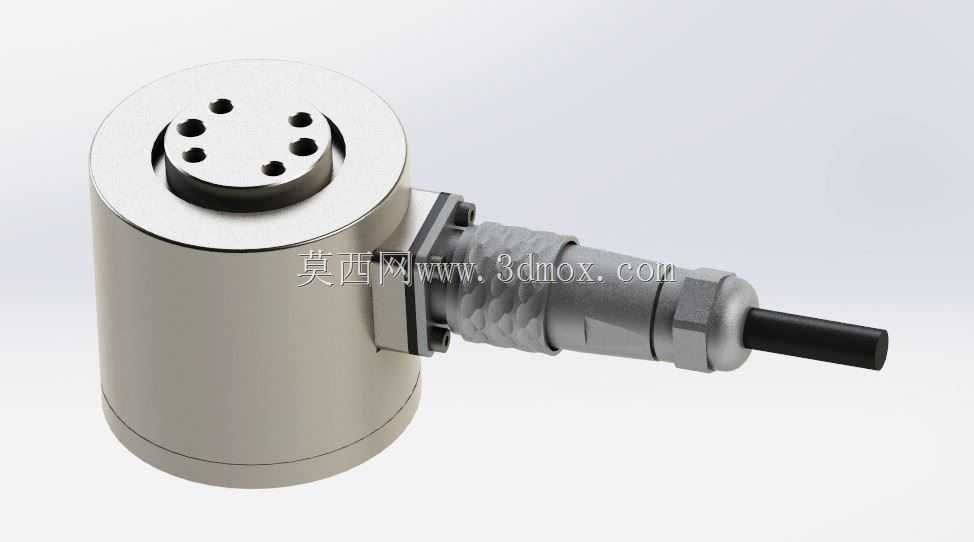

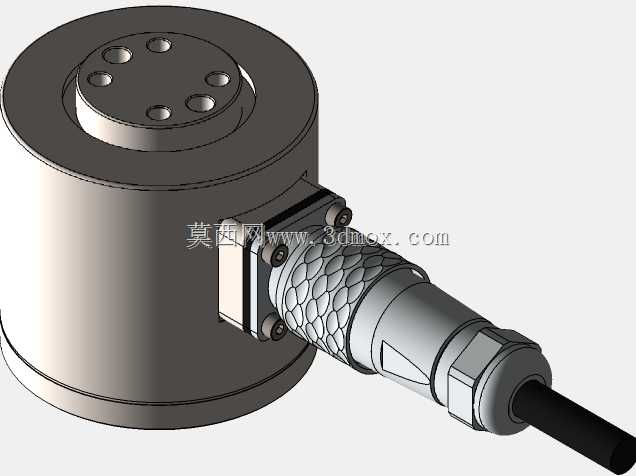

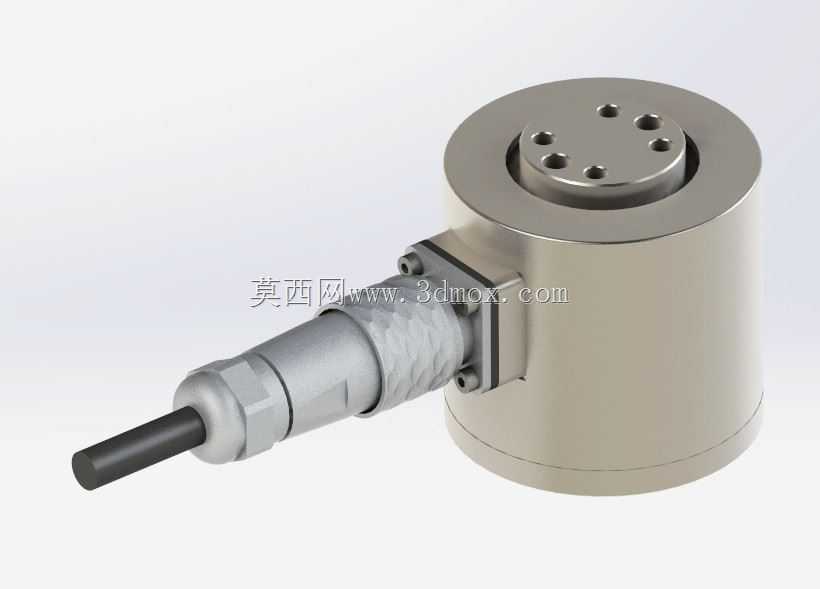

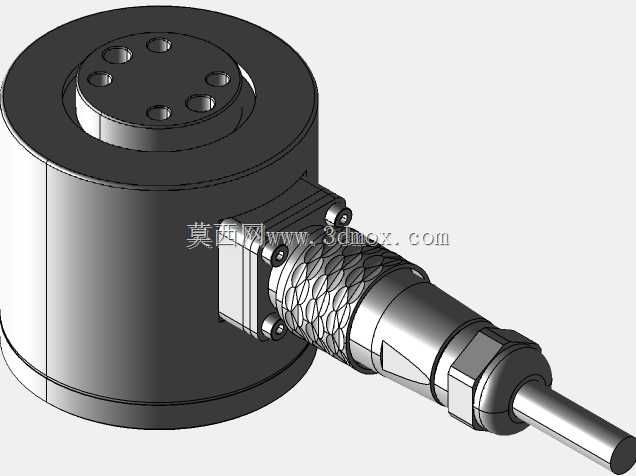

柱式多量程三轴称重测力传感器结构

这款柱式三轴力检测部件，核心适配小量程多维力值采集场景，覆盖5kg到50kg、50N到500N的力值检测区间，在精密装配压装工位、小型零部件力学性能测试台、3C产品按键触感检测设备、微型材料试验夹具上都能见到同结构产品的应用。不同于单轴称重部件仅能采集垂直方向载荷，该结构可同时获取X、Y、Z三个正交方向的力值信号，能精准捕捉偏载、侧向力带来的数值波动，避免单轴检测时因受力角度偏差产生的测量误差，在需要识别多向受力状态的工位上，能大幅提升检测数据的可靠性。从结构设计逻辑来看，主体采用圆柱式承载壳体，上端面设置6个均匀分布的螺纹安装孔，通过法兰对接的方式与被测承载平台连接，安装时只需保证对接面平面度公差在0.02mm以内，即可避免安装应力对测量精度的干扰；侧面采用航空插头式出线结构，接头处做了径向密封处理，既可以快速对接信号线缆，也能阻挡车间环境中的切削液、粉尘侵入内部应变区，适配工业现场的复杂使用环境。设计过程中，将应变敏感区布置在圆柱壳体的中段位置，通过有限元仿真反复调整薄壁区的壁厚参数，保证三个方向的受力变形量都处于应变片的最佳线性检测区间，同时避免不同方向力值检测时的信号串扰；出线端的接头采用侧向90度布局，相比轴向出线结构能缩减整体轴向安装尺寸，在安装空间紧凑的小型检测设备上，不用额外预留线缆弯折的空间，降低设备整体的结构设计难度。实际选型使用时，需要注意安装边界的预留：主体圆柱外径的周向需要留出至少10mm的操作空间，方便安装固定螺丝、插拔信号接头；承载端的对接法兰不能额外焊接或加工，避免加工应力传导到应变区造成零点漂移；线缆走线时要避开设备上的运动部件，防止长期拉扯造成接头松动、信号中断。在小量程力值检测场景下，这种柱式三轴结构相比轮辐式多维力传感器，整体高度更低、侧向抗偏载能力更强，安装调试的难度也更小，适合集成到桌面式检测设备、小型自动化压装单元中，不需要额外设计复杂的安装支架就能直接固定使用。
