立式气动压力机整机装配结构

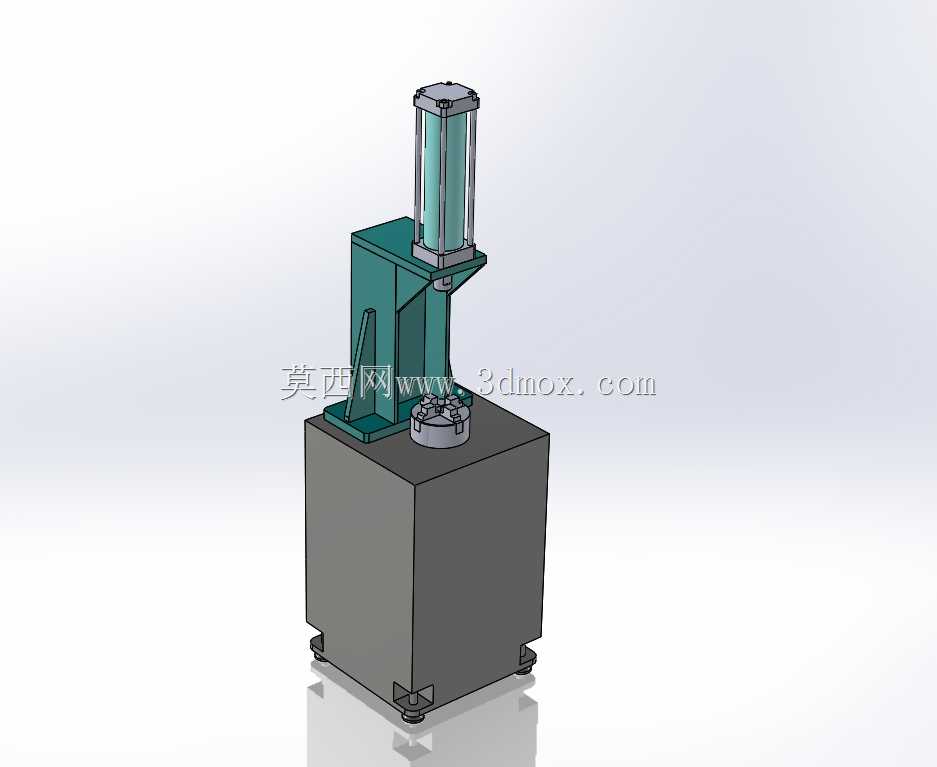

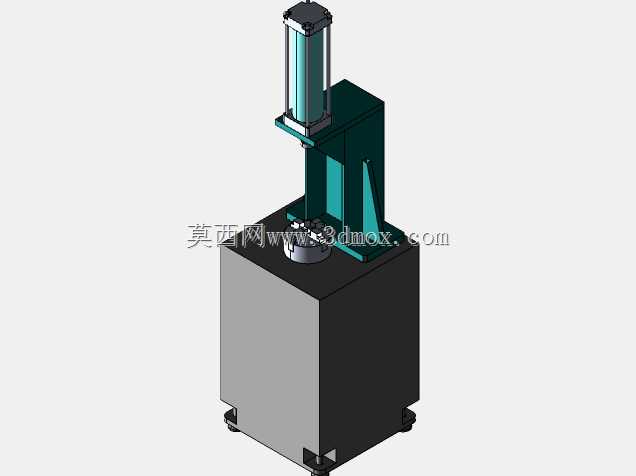

这套立式压装设备的三维结构，主要面向中小零部件的压装、铆接、成型工序场景，常见于五金加工、电子元器件装配、小型汽配零件生产的车间工位，可替代人工敲击完成可控压力的压合作业，避免手动操作带来的装配件偏斜、压力不均导致的零件报废问题。设备整体采用立式落地布局，底部为一体式焊接箱型机座，机座底部配置可调式支撑脚杯，可在不平整的车间地面调整设备水平度，机座内部预留了气动管路排布、阀组安装的空腔，无需额外外置走线架，减少工位占用的地面空间。机座顶面安装三爪自定心卡盘作为工件装夹机构，卡盘可适配不同直径的轴类、套类零件装夹，装夹后工件同轴度可控制在0.05mm以内，满足多数压装工序的定位精度要求。机身采用C型开式悬臂结构，这种结构的优势是工件上下料操作空间充足，操作人员可从三个方向靠近作业位，更换工装、取放零件的动作路径更短，适合小批量多品种的柔性生产场景；悬臂部分做了加强筋焊接处理，抵消压头下行时的侧向弯矩，避免长期满负荷作业出现悬臂变形、压头垂直度超差的问题。上部驱动单元采用带导向套的气缸结构，缸筒外部设置透明防护套筒，既可以观察缸杆运行状态，也能避免杂物附着在缸杆表面划伤密封件，延长气缸使用寿命；压头与缸杆采用快换式连接结构，可根据不同工序更换平压头、成型压头、铆接头等不同作业端头，切换工序时无需拆卸整机连接结构，仅需松开锁紧螺钉即可完成端头更换。设计过程中优先考虑了安装边界的适配性，设备整体占地尺寸控制在0.6平方米以内，可直接放置在标准工作台面或独立落地安装，无需预埋地脚螺栓，设备搬迁、工位调整时仅需叉车转运即可快速重新部署。气动回路设计预留了压力调节接口，可根据不同工件的压装需求调整输出压力，压力范围覆盖0.2-0.8MPa，适配从薄型垫片压合到小型轴承压装的不同工艺需求，压头下行行程设置了硬限位结构，避免超程压损工件或卡盘机构。
