绳索攀爬作业用绞车总成结构设计

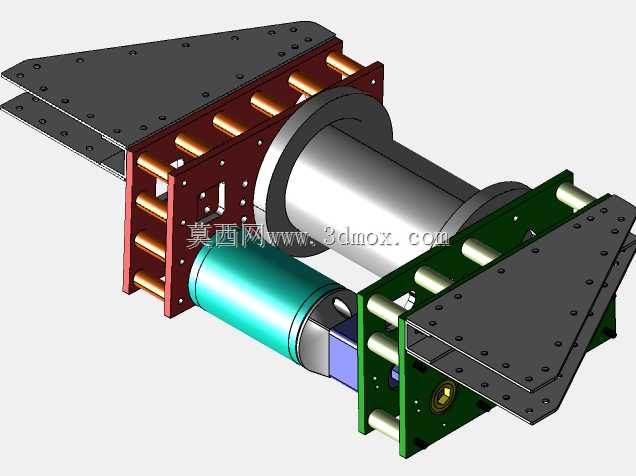

该绞车总成主要适配绳索攀爬类作业场景，核心功能是通过卷绕绳索实现搭载主体的垂直爬升动作，可配套移动作业载体完成高空绳索环境下的位置提升作业。从结构布局来看，整体采用对称式安装框架设计，两侧带密集安装孔的三角形连接板作为主承载基座，预留的多组孔位可适配不同安装面的固定需求，安装时可根据搭载主体的底盘结构调整固定点位，无需额外加工过渡连接件即可完成装配。动力单元采用侧置布局，动力输出端连接扭矩倍增减速组件，该组件隐藏在两侧绿色安装板之间，可将动力输出扭矩放大至满足爬升负载需求的区间，抵消绳索牵引过程中产生的反向扭矩冲击，避免动力单元受径向载荷损坏。绳索卷绕滚筒位于总成中部，滚筒表面做防滑处理，可保证绳索在卷绕过程中排列整齐，不会出现乱绳、咬绳问题，滚筒端部配套的棘爪锁止机构安装在红色框架内侧，可在爬升停止时自动锁止滚筒，防止搭载主体意外下坠，提升作业过程的安全冗余。设计阶段充分考虑了安装方向的适配性，整体结构没有绝对的安装朝向限制，可根据搭载主体的重心分布、绳索接入方向调整总成的安装角度，既可以水平安装实现垂直方向爬升，也可以倾斜安装适配斜向绳索的牵引作业，框架上预留的两组低位支架安装位，可根据实际负载情况加装支撑结构，分散框架连接处的应力集中。实际作业过程中，当搭载主体触发绳索顶端的限位机构时，绞车会自动停止卷绕动作，停止位置可根据作业需求调整触发机构的安装高度，满足不同作业高度的停靠需求。滚筒侧部伸出的拨绳机构可在卷绕过程中理顺绳索，将绳索均匀排布在滚筒表面，避免绳索堆叠导致的卷绕直径变化，保证爬升速度的稳定性。整体结构的受力路径经过优化，绳索拉力直接通过两侧三角形连接板传递到搭载主体底盘，动力单元、减速组件仅承受扭矩载荷，不直接承担绳索拉力，大幅降低了传动部件的受力负载，可有效延长部件的使用寿命。
