轴向带边嵌入式气压压力表结构设计

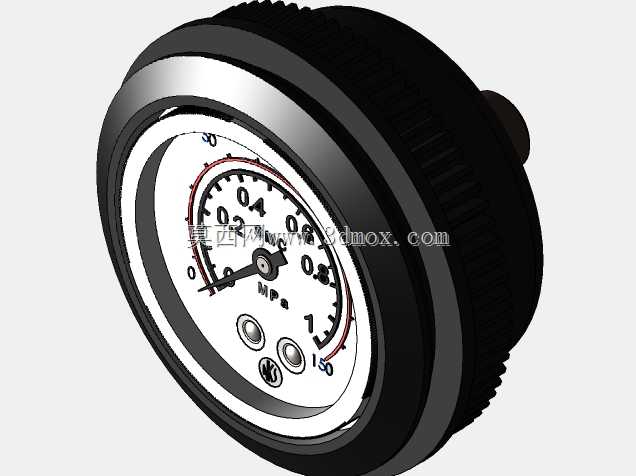

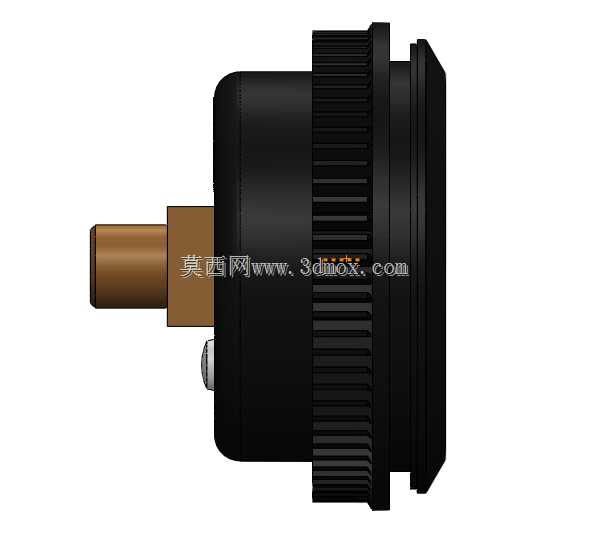

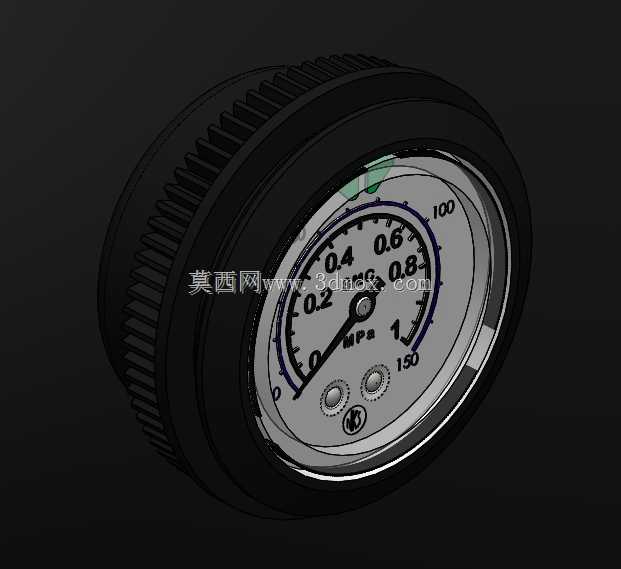

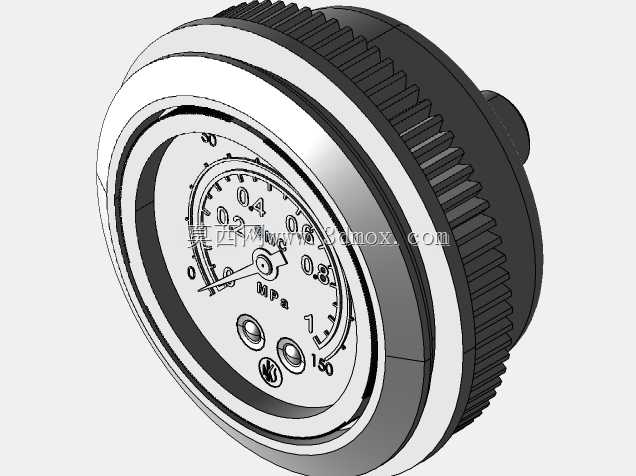

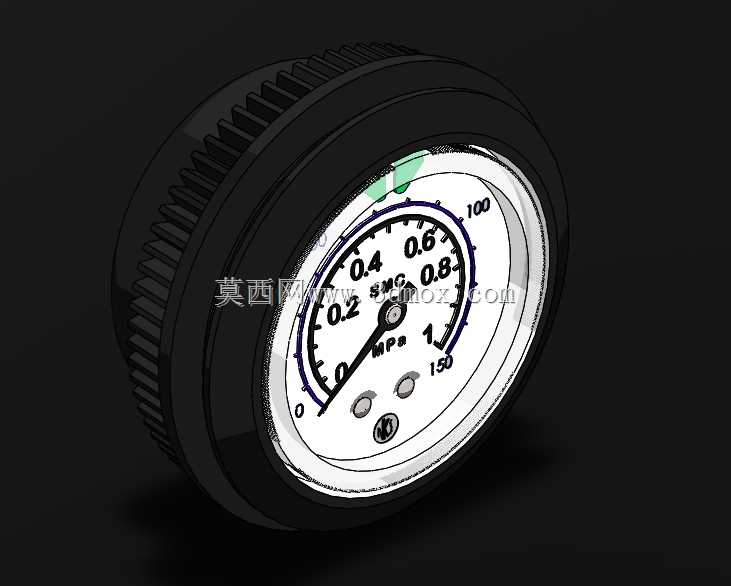

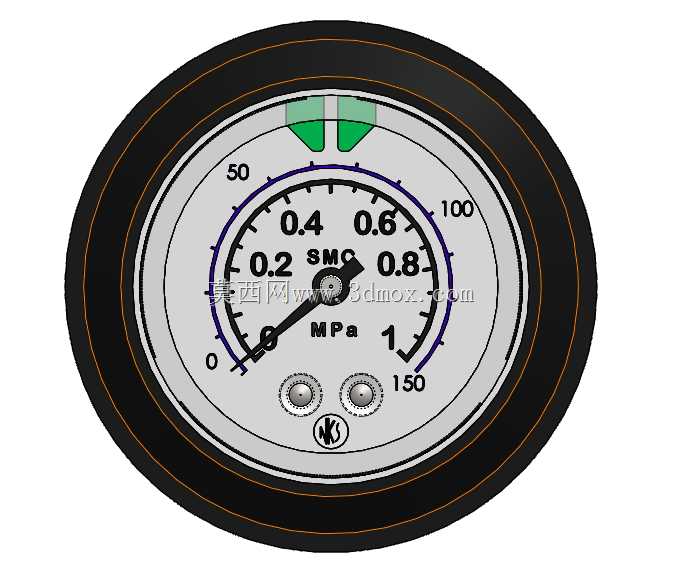

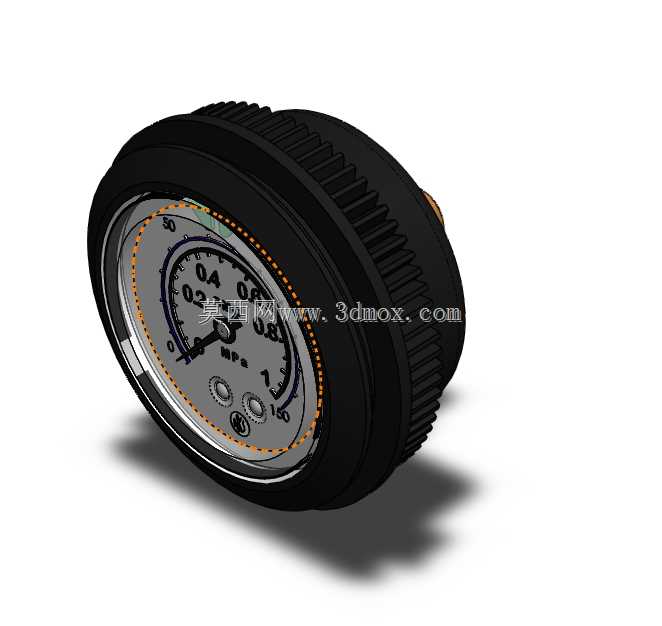

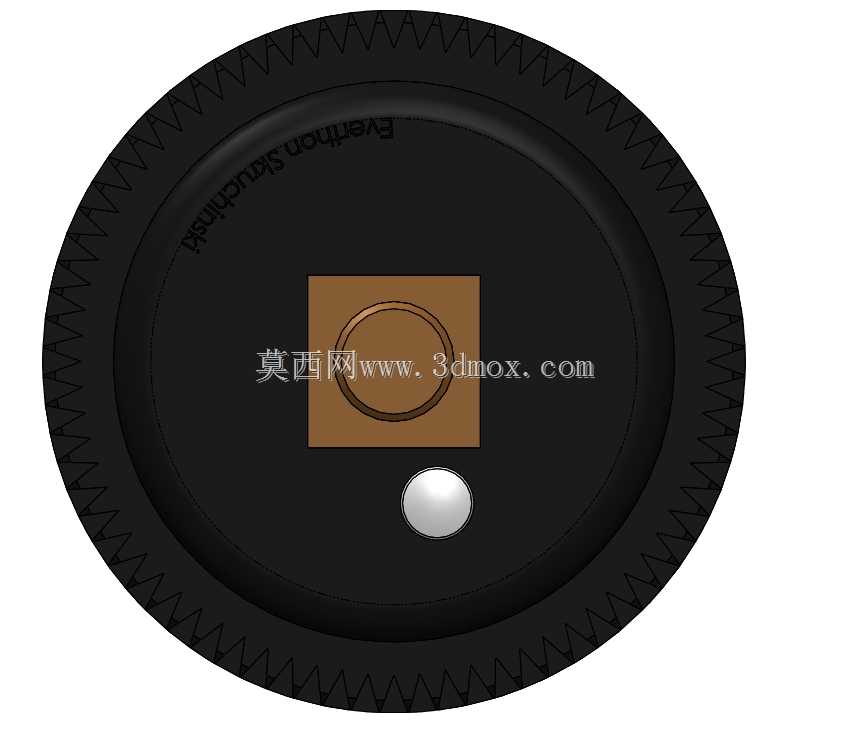

这款轴向带边气压表主要面向气动系统、工业气路、轨道交通配套气控单元的压力检测场景，日常运维中可直观反馈管路内的压缩空气压力数值，帮助操作人员快速判断气路供气压力是否处于额定工作区间，避免因压力不足导致气动执行元件动作不到位，或是压力过高引发管路密封失效、元件过载损坏的问题。从结构设计来看，表壳外圈做了滚花防滑结构，既方便安装时手动旋拧定位，也能在嵌入设备面板后增加与安装孔位的摩擦力，减少长期受设备振动影响出现的松动偏移。表盘采用轴向布局，气路接口从表体后侧引出，不会占用面板正面的操作空间，适配各类控制柜、气动设备面板的嵌入式安装需求，安装时仅需在对应面板开出匹配直径的圆孔，将表体嵌入后依靠外圈的凸边完成轴向限位，无需额外设计复杂的固定支架，能大幅降低设备面板的装配加工成本。表盘刻度覆盖0到1MPa的常用气动系统压力区间，刻度标识清晰，搭配醒目的橙色压力警示区间，运维人员巡检时可快速识别压力异常状态，表盘下方设置的两个阻尼塞结构，能够缓冲气路压力波动对表芯的冲击，延长仪表在存在压力脉动工况下的使用寿命。表体边缘的黑色密封胶圈在嵌入安装时可填充表体与面板开孔之间的缝隙，既可以阻挡车间内的粉尘、切削液溅入表盘内部影响读数，也能起到一定的减振作用，适配轨道交通车辆、车间生产设备这类存在持续振动的安装场景。设计过程中优先考虑了现场安装的兼容性，表体的轴向长度做了优化控制，不会因为仪表安装导致控制柜内部走线空间被过度占用，后侧的气路接口采用通用标准外螺纹规格，可直接与常规气动快插接头、硬管接头匹配，无需额外定制转换连接件。整体外形的圆角过渡处理，既避免了安装时尖锐边角划伤操作人员，也能减少设备运行过程中积尘的死角，方便日常的清洁维护。
