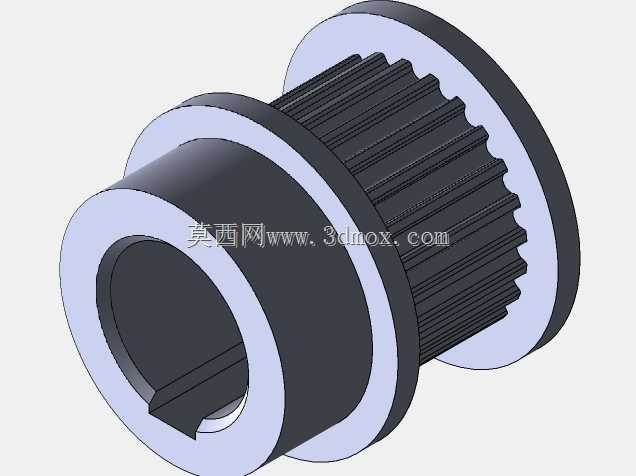

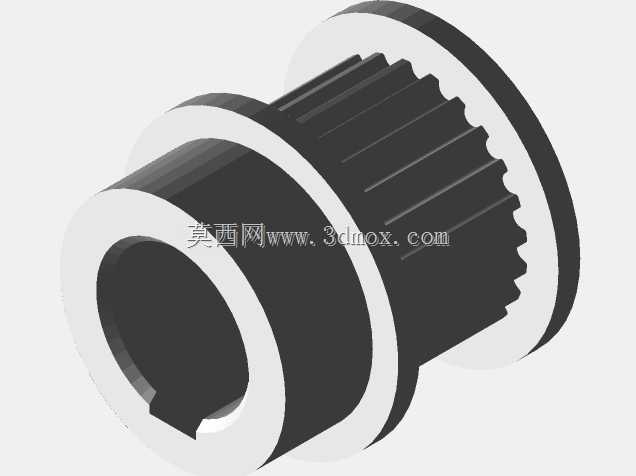

在桌面级3D打印机、小型自动化输送模组、轻载精密传动工位这类对传动同步精度有要求的场景里,GT2规格同步带轮是应用占比极高的传动部件,这类带轮依靠齿形与同步带齿槽的精准啮合传递扭矩,不会出现平带传动的打滑丢步问题,能稳定保障传动比恒定,满足小负载下的精密位移输出需求。这款带轮采用标准GT2齿廓设计,总齿数设置为24齿,匹配2毫米节距的GT2同步带使用,齿形加工精度直接决定了传动过程中的啮合间隙,建模时严格遵循齿形参数规范,保证齿顶、齿侧、齿根的轮廓与标准带型完全适配,避免啮合过程中出现卡滞、跳齿或者异常磨损的问题。带轮的齿面宽度设置为9.5毫米,刚好适配市面上常用的6毫米、9毫米宽度GT2同步带,安装后带体不会出现偏摆脱出的情况,两侧的挡边结构做了高出齿顶的限位设计,能在装配公差允许范围内约束同步带的轴向窜动,不需要额外加装带体限位结构,简化整体传动模组的装配复杂度。带轮中心的安装孔直径为9.5毫米,孔内加工有标准键槽结构,安装时可以通过平键与传动轴实现周向固定,相比顶丝锁紧的固定方式,键槽连接能传递更大的扭矩,在频繁正反转的传动场景下也不会出现带轮与轴的相对转动,保障传动精度的长期稳定性。建模过程中对齿形部分做了连续曲面的顺滑处理,没有尖锐棱角或者加工死角,既可以直接用于3D打印快速制作原型件验证传动方案,也可以导出工程图用于机加工生产金属材质的量产零件,适配不同的制作成本与负载需求。在实际选型装配时,需要注意带轮的安装端面与传动轴的垂直度,避免带轮偏斜导致带体单侧磨损,同时要根据中心距调整同步带的张紧力,张紧力过大会加剧齿面与轴承的负载,过小则容易出现跳齿问题,这款带轮的安装尺寸边界清晰,与常用的5毫米、8毫米轴径配套的安装座适配性良好,不需要额外做结构修改就能直接集成到现有传动方案中,能缩短小型精密传动设备的设计迭代周期。
- 全部评论(0)
- 模板大小: 560.97 KB
- 售价:5金币
- 下载次数: 487
- 系统要求: STL,SOLIDWORKS
- 软件分类: 通用机械零部件
