紧凑型拉戈式薄型气缸三维结构设计

在自动化产线的气动执行环节，安装空间受限的工位一直是结构设计的难点，这类薄型拉戈结构气缸正是为解决紧凑空间的直线驱动需求开发的。从实际应用场景来看，这类气缸常被布置在工装夹具的夹紧工位、小型分拣机构的推料单元、检测设备的挡停模块中，尤其是在设备内部排布密集、无法预留长行程气缸安装余量的场景下，这类短轴向尺寸的执行元件能大幅压缩设备整体体积。

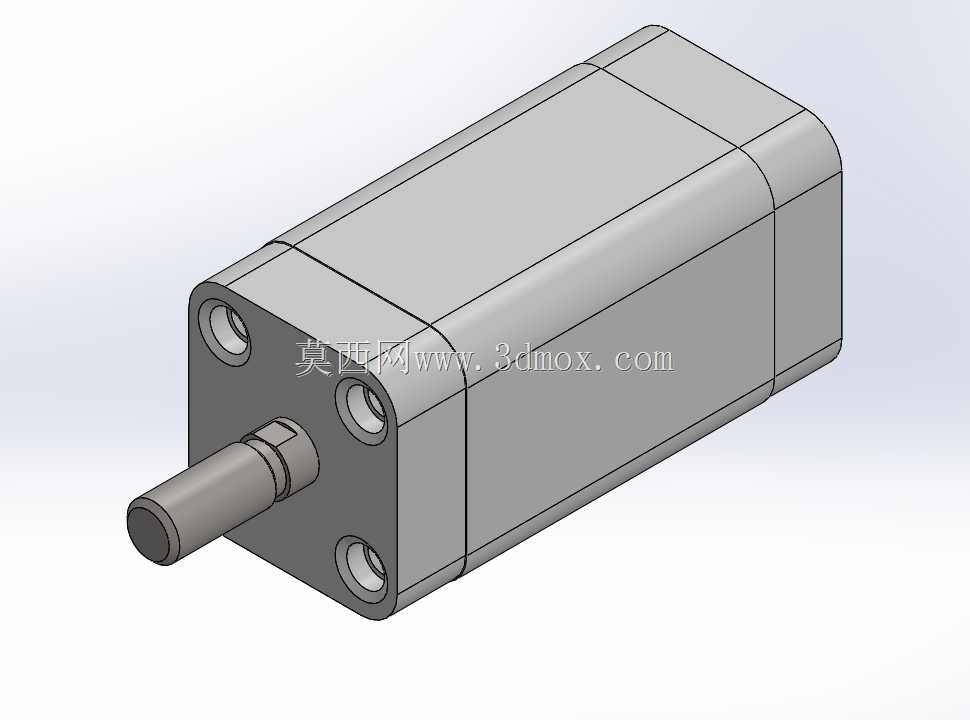

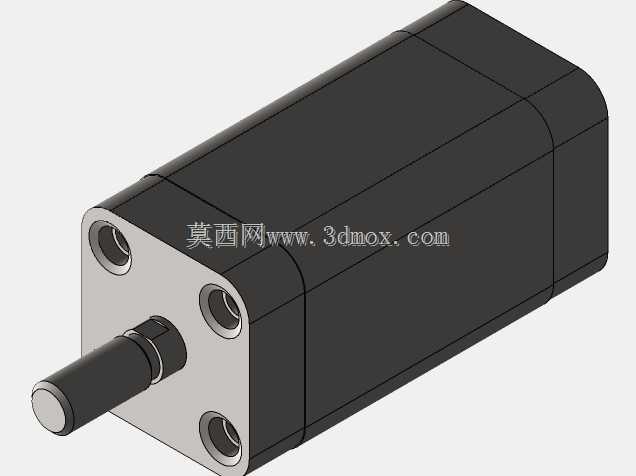

该款气缸采用方形缸体的一体化设计思路，缸体本身兼顾安装基准功能，端面预留的四个安装孔可直接通过螺栓固定在设备安装板上，无需额外配置安装支架，进一步减少安装占用空间。活塞杆采用伸出端带外螺纹的结构，可直接连接推块、压头等执行端配件，也可搭配浮动接头抵消安装同轴度误差，避免活塞杆受径向力导致密封件过早磨损。缸体的边角做了圆弧过渡处理，既避免加工应力集中，也能减少安装过程中对操作人员、周边管线的剐蹭。

从功能特性来看，双作用气口分别布置在缸体两端的对应位置，通气后可实现活塞杆的伸出与缩回双向驱动，动作响应速度快，输出推力稳定。拉戈式的内部结构设计让活塞在全行程范围内的运行更平顺，无卡顿爬行问题，密封结构采用多层组合密封，可在常规工厂气源环境下长期稳定工作，减少漏气故障概率。

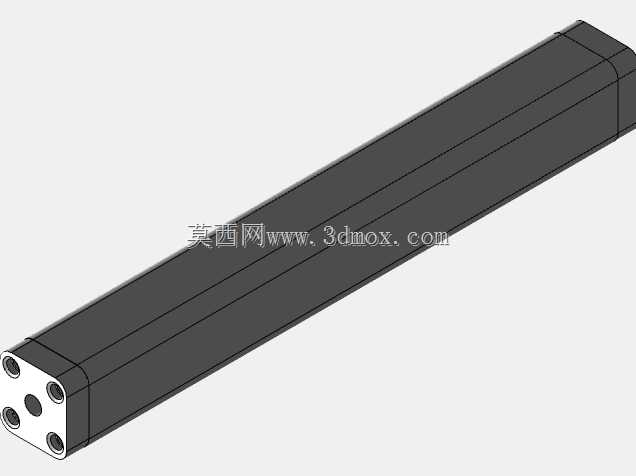

尺寸覆盖25mm至300mm的行程范围，缸径为25mm规格，安装边界可根据选型行程灵活适配，设计时需注意预留活塞杆伸出的安全距离，同时在缸体周边预留气管接头的安装操作空间，避免与周边结构件产生干涉。建模过程中严格还原了缸体各安装孔的位置度、活塞杆的同轴度公差，可直接用于设备的虚拟装配验证，提前排查安装干涉问题，也可作为选型时的空间排布参考依据，帮助结构工程师在方案设计阶段快速完成气动执行部分的布局，减少后期改模调整的工作量。这类气缸的结构设计充分考虑了工业现场的安装维护需求，缸体表面做了硬质氧化处理，具备一定的耐磨与防腐蚀能力，可适配多数常规工业生产环境的使用要求。
