小型平行连杆式气动夹持执行机构

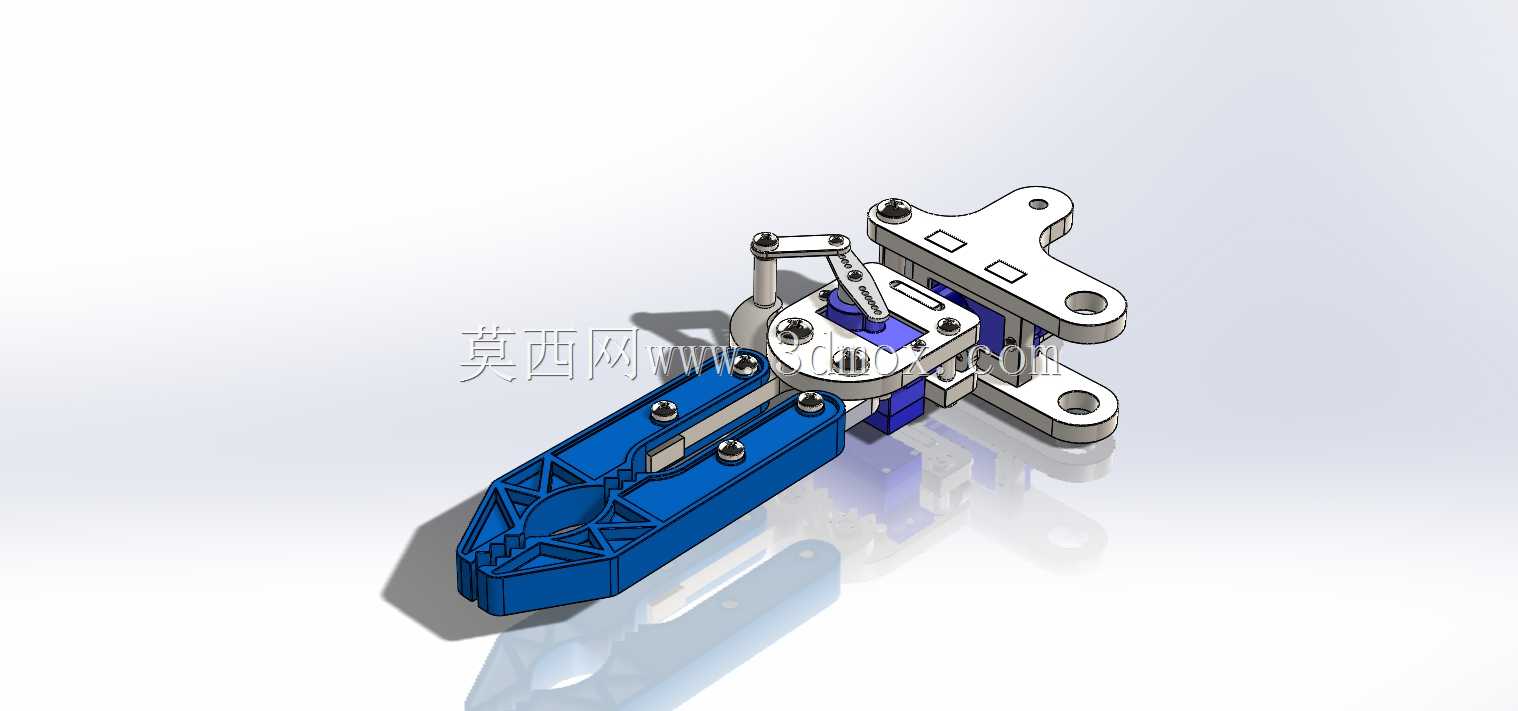

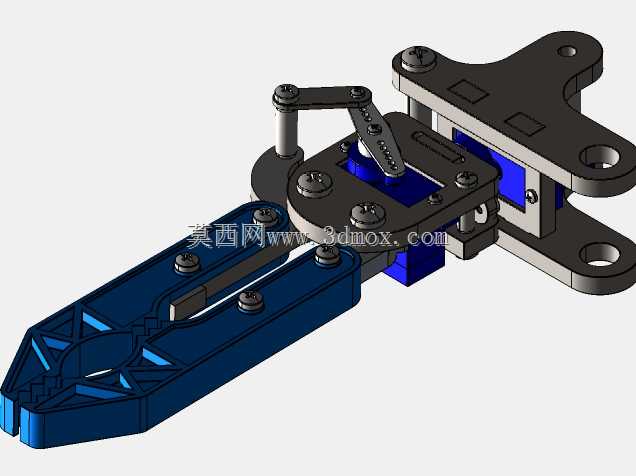

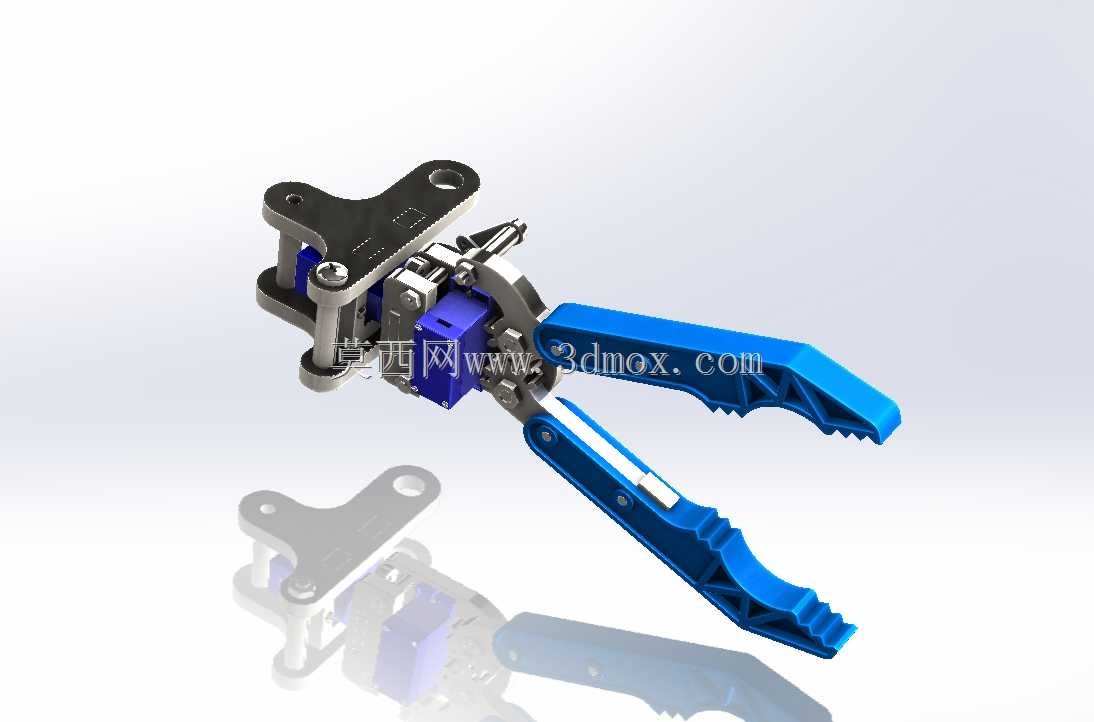

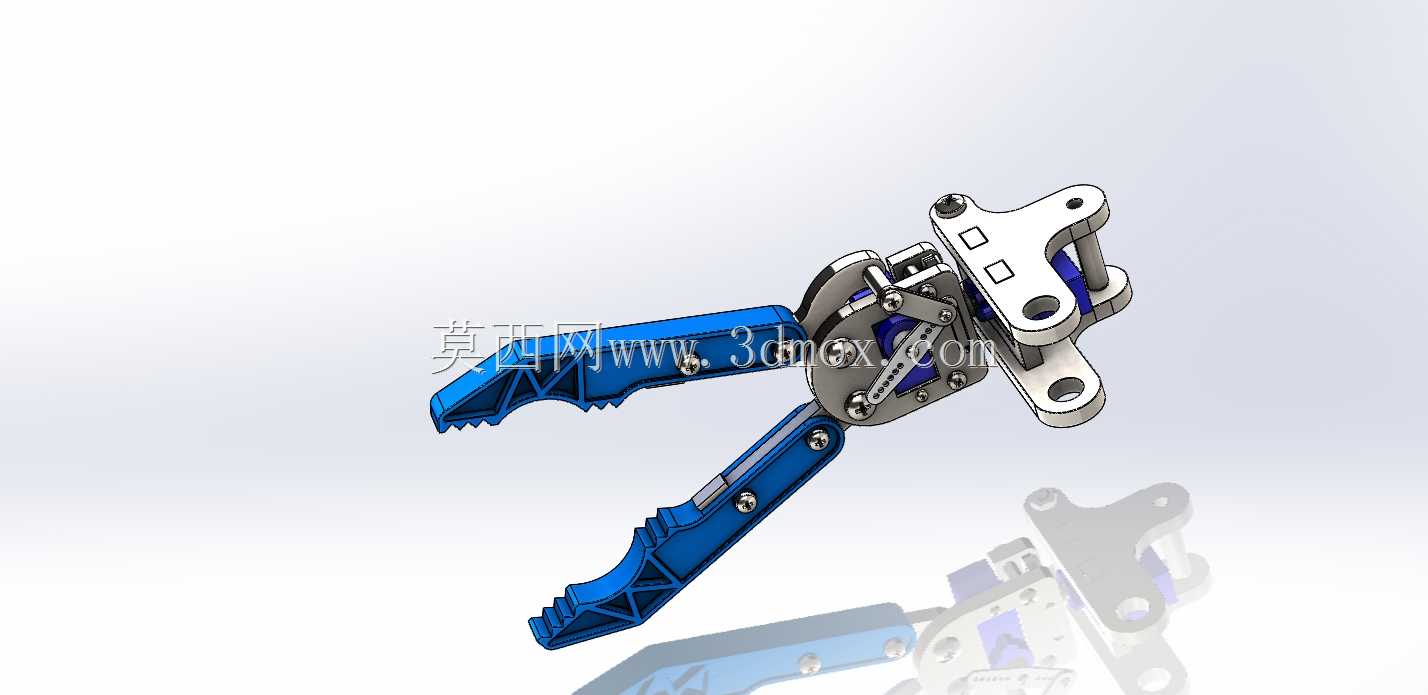

这款夹持执行机构主要面向轻载自动化搬运、分拣工位的末端执行需求，常见于3C电子小件装配、实验室样本转移、小型注塑件取件等场景，可直接适配标准机械臂末端法兰安装，也可单独固定在直线滑台、移栽模组上完成定点取放动作。从结构布局来看，该机构采用平行连杆传动逻辑，驱动端布置在夹爪尾部的安装基座内，通过两组对称布置的铰接连杆带动前端夹指做同步开合运动，相比单支点摆杆式夹爪，平行开合的夹指在夹持规则方形、扁平类工件时，接触面积更大，夹持力分布更均匀，不会出现摆杆夹爪常见的工件翘起、夹持偏移问题。夹指部分做了模块化设计，指面预留了沉头安装孔位，可根据实际夹持工件的外形更换仿形指垫，比如夹持易碎薄壁件时可粘贴硅胶垫增大摩擦，夹持圆柱形工件时可更换V型指块提升对中性，无需改动主体传动结构即可适配不同工件的夹持需求。安装基座上设置了两个带衬套的通孔安装位，孔位间距符合常规小型末端执行器的安装标准，可直接通过螺栓固定在标准法兰盘上，基座侧面预留了驱动接口的安装平面，不管是接入微型气缸还是小型电动推杆，都能找到对应的固定点位，不需要额外加工转接件。整体结构的运动副全部采用销轴铰接，铰接位置预留了微小的间隙配合量，既保证开合动作顺畅无卡滞，又能控制传动间隙在合理范围内，避免重复夹持时出现定位偏差。夹指开合行程覆盖常见小型工件的尺寸范围，闭合状态下两指面贴合，最大张开距离可满足宽度在四十毫米以内的工件夹持需求，整体结构重量控制在较轻水平，不会给搭载的机械臂带来过大的末端负载，适配负载三公斤以内的小型协作机器人、桌面级机械臂都不会出现负载超限的问题。传动连杆的受力路径做了优化，夹持时的反作用力会通过连杆直接传递到基座本体，不会让驱动部件承受额外的径向力，能有效延长驱动元件的使用寿命，日常维护时只需要定期在铰接销轴位置加注少量润滑脂，即可保证长期运行的动作精度。夹指的外形做了镂空减重设计，在保证结构刚性的前提下尽可能降低运动部分的重量，开合动作的响应速度更快，配合到位检测传感器可实现高速分拣工位的节拍要求，不会因为运动部件惯量过大导致动作延迟。
