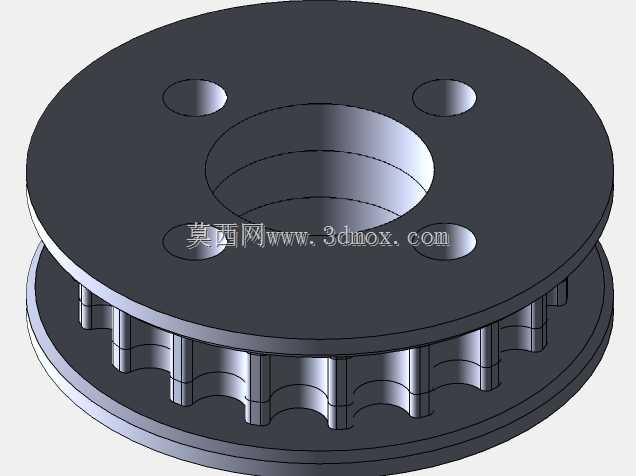

适配6mm宽5mmHTD皮带的参数化发电机皮带轮

在小型动力传输、微型发电装置的传动链路搭建中，同步带轮的匹配度直接决定传动效率与运行稳定性，这款针对6mm带宽、5mm节距HTD同步带设计的参数化皮带轮，正是面向紧凑型发电单元的传动需求开发。日常选型时不少工程师会遇到标准件带宽、安装孔位与现有发电机轴系不匹配的问题，这款带轮在设计阶段就把参数化逻辑嵌入建模过程，使用者可以根据实际轴径、安装孔分布需求快速调整对应尺寸，不用从零开始绘制齿形轮廓，大幅缩短非标传动件的建模周期。从实际应用场景看，这类小规格同步带轮多用于桌面级发电实验装置、小型便携发电设备、低功率动力输出单元的传动端，依靠HTD齿形的圆弧齿结构，相比梯形齿同步带，啮合时的应力集中更小，高速运转下的齿面磨损更低，传动比的保持性更稳定，不会出现梯形齿常见的爬齿、跳齿问题，适合发电机这类需要稳定转速输入的设备使用。设计上这款带轮将整体结构拆分为三个独立主体，对应1/8英寸板材的加工厚度边界，不管是采用板材叠合加工还是整块料铣削，都能适配常规的铣削加工工艺，不需要特殊的定制刀具，齿形部分的轮廓完全贴合5mm节距HTD带的齿槽参数，啮合侧隙控制在合理范围，既不会因为间隙过大产生传动回差，也不会因为过盈配合导致皮带安装困难、运转阻力陡增。安装边界上，带轮端面预留了四个均匀分布的安装沉孔，对应发电机端盖的固定点位，中心轴孔可根据发电机输出轴的直径做参数化调整，轮缘的挡边高度刚好限制6mm宽度皮带的轴向窜动，不会出现皮带跑偏脱轮的问题，带轮的齿宽严格匹配5mmHTD带的啮合宽度，保证皮带齿面与轮齿的接触面积达到设计要求，避免局部应力过大导致齿面过早磨损。实际建模过程中，齿形的渐开线过渡段做了优化处理，啮合时的切入切出更顺滑，运转噪音比普通直齿同步轮更低，对于需要长时间连续运行的小型发电装置来说，这种细节设计能有效降低传动环节的能量损耗，提升整体发电效率。如果不需要分件加工的结构，也可以直接抑制分件特征得到整体式带轮模型，适配不同的加工工艺需求，不管是3D打印打样还是机加工量产，都能直接提取对应特征使用，不需要额外做模型修补。
