KiCad适用SX1308升压电源模块结构设计

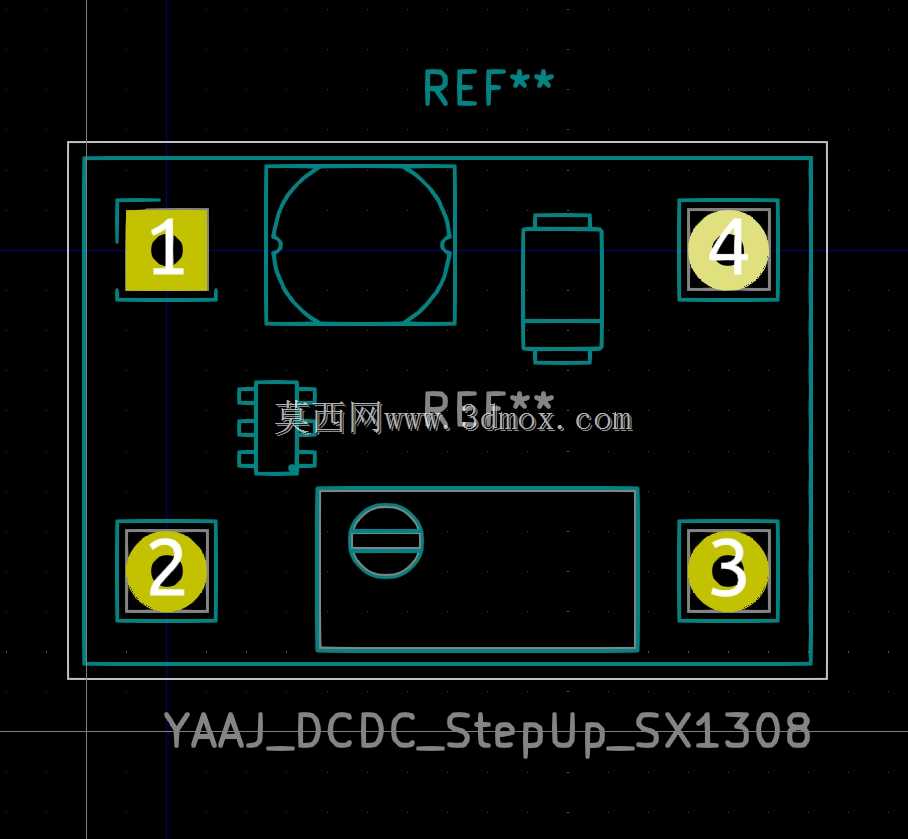

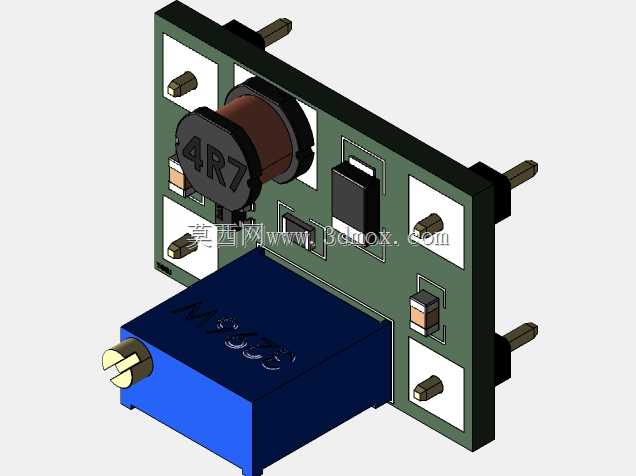

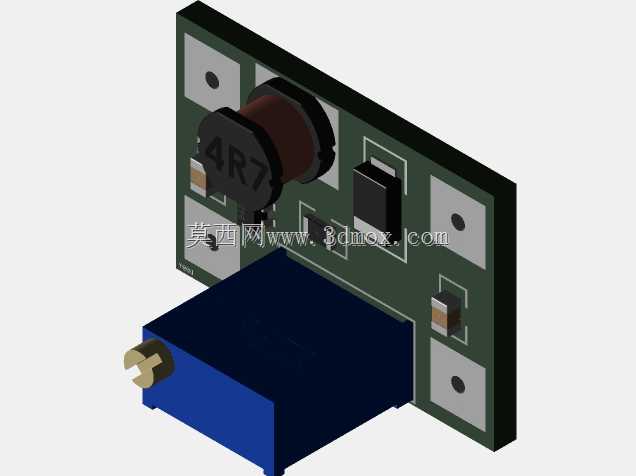

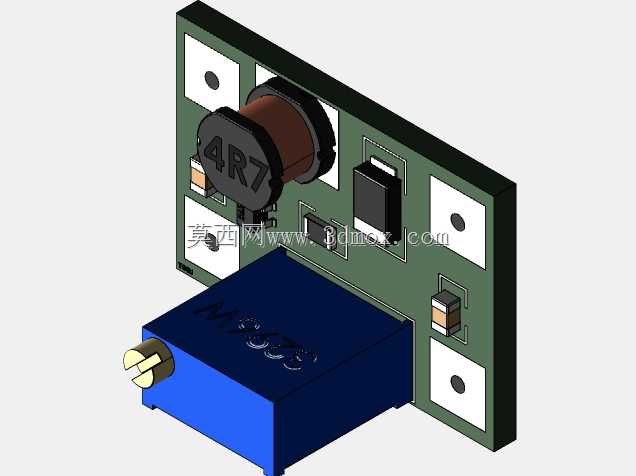

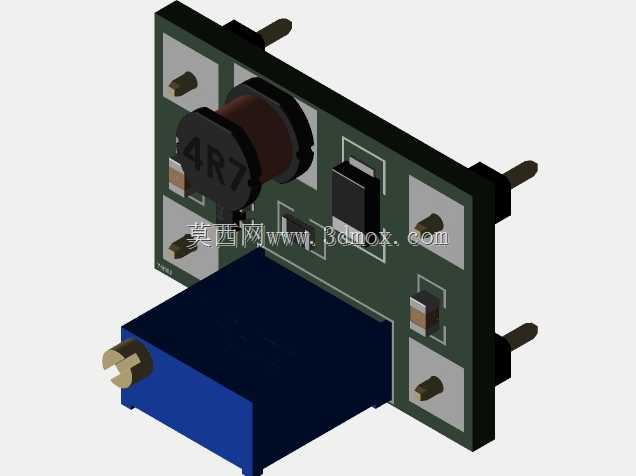

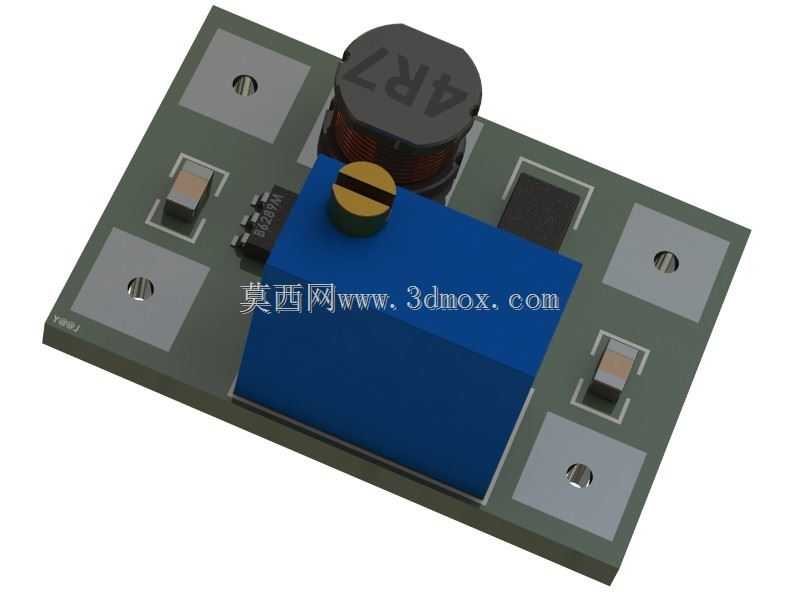

在便携电子设备、小型传感节点、低压供电的工控辅助回路里，这类升压模块的应用覆盖度极高，很多需要从单节锂电池、3.3V低压母线取电获取更高稳定电压的场景，都会用到这类集成度较高的升压电路单元。做结构设计时首先要考虑的就是安装边界，这款模块采用方形PCB作为载板，四个角预留了固定焊盘或者安装孔位，既可以直接焊接在母板上作为板载电源单元，也可以通过螺丝固定在小型设备的绝缘安装位上，外围器件的高度做了分层排布，最高的功率电感与大体积电解电容的高度差控制在合理范围，不会出现安装时顶部器件干涉外壳的问题。从功能层面来说，这款模块核心是通过SX1308升压芯片实现直流电压的抬升，能够把较低的输入直流电压转换为负载需要的更高电压值，板上集成了功率电感、输入输出滤波电容、可调电位器、续流相关的器件，不需要额外外接过多分立元件就能实现完整的升压功能，输出电压可以通过板上的蓝色电位器进行微调，适配不同负载的电压需求。设计思路上优先考虑了生产与使用的便利性，所有贴片器件都排布在PCB的同一面，回流焊生产时不需要做双面治具，降低加工成本；输入输出端采用大尺寸的焊盘设计，方便用户在调试阶段直接焊接导线，也适合在小批量样机制作时快速搭线测试。功率回路的走线做了加宽处理，大电流路径的铜箔面积足够承载模块额定工作电流，减少走线发热带来的损耗；滤波电容就近布置在芯片的电源引脚附近，尽可能缩短高频回路的路径，降低开关电源工作时的纹波干扰。实际选型使用时，要注意模块的外围预留空间，因为功率电感在工作时会有一定的电磁辐射，布置时要尽量远离板上的模拟信号采集回路，避免干扰小信号的测量精度；安装时如果采用螺丝固定，要在PCB下方预留绝缘间隙，防止焊盘与金属安装面短路。模块上的电位器调整方向做了外露设计，调试时不需要拆解设备外壳就能通过螺丝刀调整输出电压，适合样机迭代阶段频繁调整参数的开发场景。不同器件的高度分层也做了优化，最高的电感元件布置在板边位置，不会遮挡电位器的调整口，也不会和板上其他低矮元件产生空间冲突，整体结构紧凑，在有限的PCB面积内集成了完整的升压功能单元，兼顾了小体积与实用性，适合各类对安装空间有严格要求的低压升压供电场景使用。
