五轴联动数控加工机床结构设计

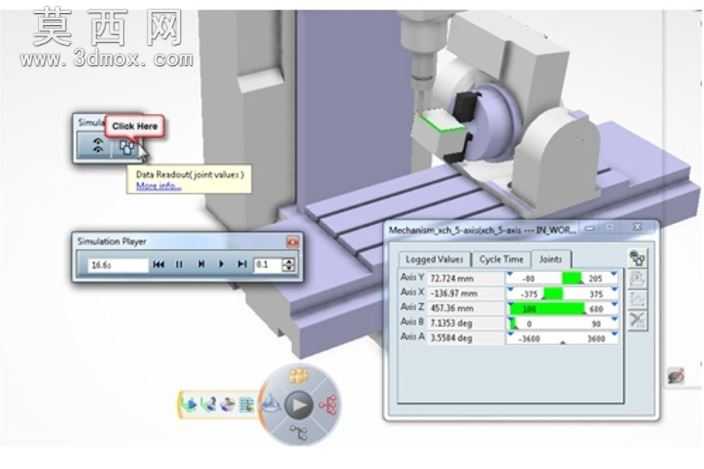

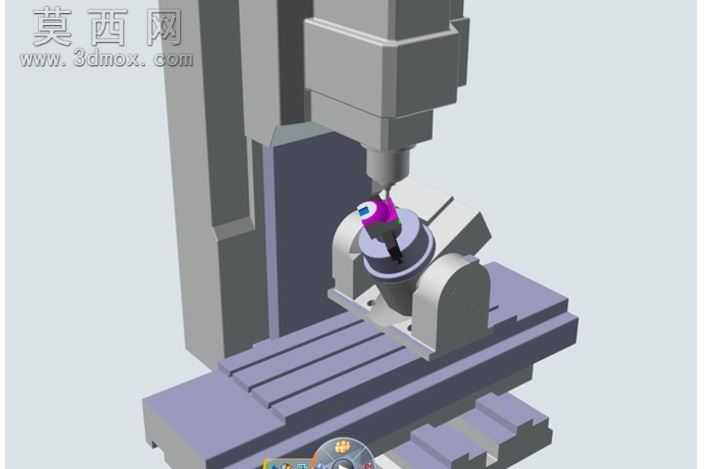

本模型为五轴联动数控加工机床的完整三维结构设计，建模过程中严格遵循高端数控机床的实际结构逻辑，对各功能部件进行了精准的参数化还原。建模阶段先从机床的整体布局入手，确定了立式主轴搭配双轴回转工作台的经典五轴结构方案，这种结构能够实现工件一次装夹完成五面复杂轮廓加工，有效避免多次装夹带来的定位误差，适配航空航天、精密模具等领域复杂曲面零件的加工需求。模型对机床的床身、立柱、滑枕、主轴单元、回转工作台、进给导轨等核心部件都做了细致的结构表达：床身采用高刚性的箱型筋板结构设计，建模时还原了内部的加强筋布局，保证机床整体的抗振性与结构稳定性；立柱采用对称式结构设计，可抵消滑枕上下移动带来的重心偏移，保障高速进给下的加工精度；主轴单元还原了刀具装夹结构、冷却管路接口与主轴传动连接部分，清晰展现主轴的动力传递路径；双轴回转工作台分别还原了绕X轴摆动的A轴与绕Z轴旋转的C轴的支撑结构、传动连接部位，明确呈现两个回转轴的运动逻辑，可直观展示五轴联动的运动原理。材质渲染阶段，针对不同部件的实际材质做了区分：床身、立柱等基础铸件采用哑光铸铁质感，还原机床铸件的厚重质感；导轨、主轴等运动部件采用金属磨削质感，突出精密部件的加工精度；操作面板、防护部件采用对应的工程塑料与金属钣金质感，让整体模型视觉效果贴近真实工业设备。整个设计完整还原了五轴数控机床的结构组成与运动逻辑，可用于机床结构原理展示、数控加工教学演示、五轴加工工艺方案验证等场景，帮助相关从业者直观理解五轴机床的结构特点与加工优势。
