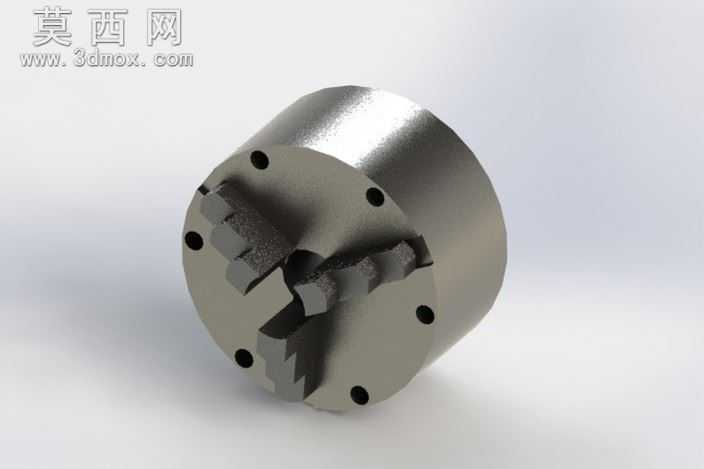

车床三爪自定心卡盘三维结构设计

本作品为车床配套使用的三爪自定心卡盘三维模型，整体建模过程严格遵循机床附件的实际加工装配逻辑，采用参数化建模方式完成各部件的结构搭建。建模初始阶段先梳理卡盘的核心传动逻辑，明确盘体、活动卡爪、伞齿轮、丝盘等核心部件的装配关系，以卡盘中心轴线为全局基准，先完成盘体基体的轮廓绘制，盘体外圆柱面、端面安装孔的位置均按照通用三爪卡盘的行业标准尺寸设定，六个均匀分布的安装孔严格对齐圆周阵列基准，保证后续与车床主轴法兰的装配适配性。卡爪部分采用分步建模方式，先绘制卡爪的滑动导轨基准面，再完成卡爪齿形与夹持工作面的结构设计，齿形部分与内部丝盘的啮合齿距完全匹配，保证传动过程无卡滞，夹持工作面的阶梯造型还原了实际卡爪可适配不同直径工件夹持的设计特点，同时预留了硬爪、软爪的替换装配空间。内部传动结构的建模重点还原伞齿轮与平面丝盘的啮合关系，伞齿轮的齿形参数、丝盘端面的平面螺纹参数均经过啮合校验，保证转动伞齿轮时三个卡爪可同步沿径向滑动，实现自动定心的核心功能。材质与渲染阶段，整体卡盘采用机床附件常用的合金钢材质设定，盘体外表面做调质氧化后的哑光金属质感处理，卡爪夹持面还原淬火处理后的粗糙磨砂金属纹理，齿轮啮合面做精加工后的亮面金属效果，渲染时采用工业产品常用的柔光打光方式，清晰呈现各部件的结构轮廓与装配层次，同时通过半透明剖视视角可直观展示内部传动结构的运行逻辑。设计过程中充分考虑卡盘的实际使用场景，对卡爪的行程范围、夹持直径区间、最大夹紧力对应的结构强度都做了对应参数预留，模型各部件均可独立拆解，可用于机床结构教学、卡盘维修拆装演示、车床配套工装设计参考等场景，完整还原了通用三爪卡盘的结构特点与工作原理，各装配间隙、传动公差均按照实际工业产品的装配要求设定，无结构干涉问题。
