Sherline2000五轴小型铣床结构设计

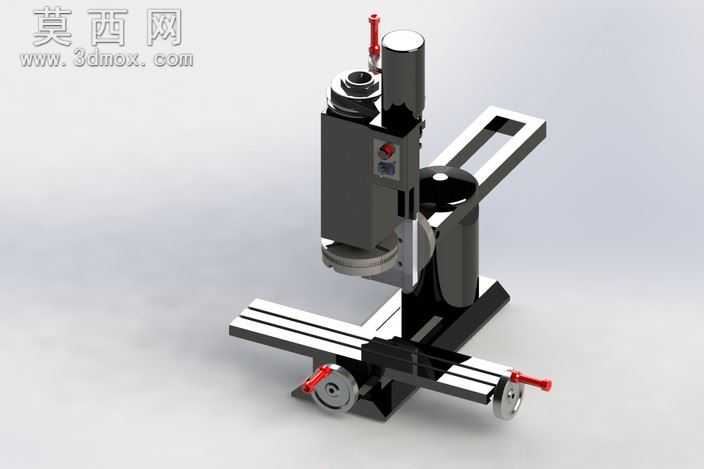

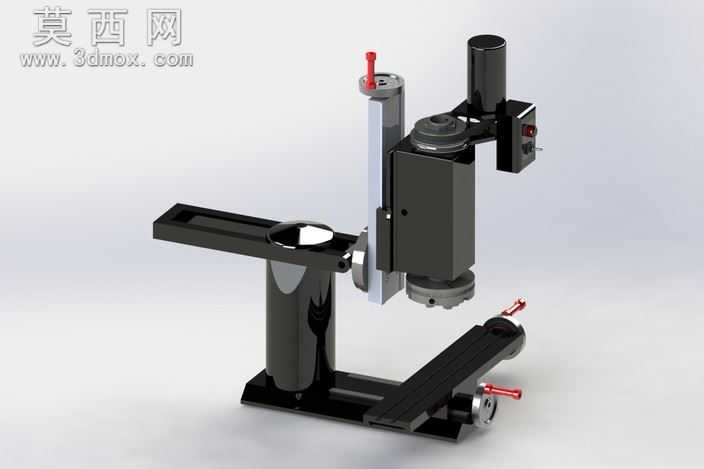

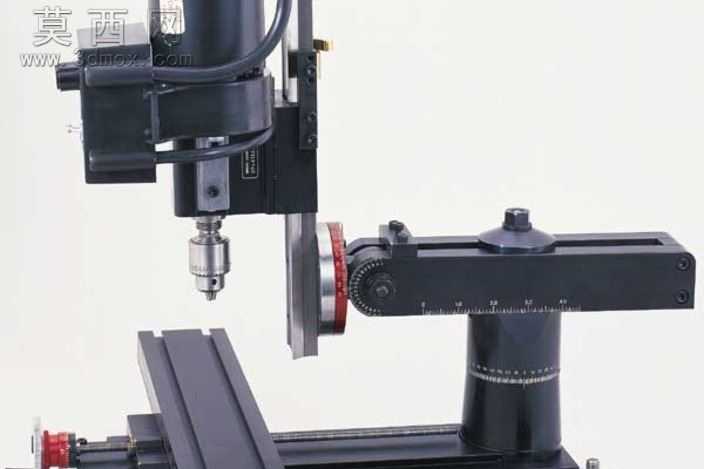

本作品为Sherline2000小型五轴铣床的三维建模设计，建模过程严格还原实机的结构比例与功能细节，整体采用写实渲染风格，对机身铸铁材质的哑光磨砂质感、操作手轮的金属光泽、刻度标识的印刷质感都做了精细化的材质调校，渲染光影柔和自然，清晰呈现设备各部件的装配关系与结构特征。设计围绕桌面级小型加工设备的定位展开，在紧凑的机身尺寸内集成完整的五轴运动能力，突破传统小型铣床仅支持XYZ三轴运动的局限。模型完整还原了设备的核心结构：立式主轴单元采用立柱式布局，主轴箱可沿立柱做Z向进给运动，主轴端部预留刀具装夹接口，适配小型铣削刀具的装夹需求；十字滑台部分实现X、Y轴的直线进给运动，手轮操作端搭配激光雕刻刻度盘，刻度精度对应实机的进给刻度参数，操作手轮做了防滑纹理设计，还原真实操作的握持手感；旋转摆动附件是本机型的核心设计亮点，模型精准还原了该附件可实现90°倾斜摆动的结构特性，可带动工件完成从一侧到另一侧的中心枢轴旋转，配合旋转轴的5.5°步进运动，可实现八个方向的运动与倾斜加工，让小型设备也能完成复杂曲面、多面零件的铣削加工。建模过程中对各运动部件的装配间隙做了合理还原，可直观演示各轴的运动行程与运动方向，Y轴行程扩展至7.0英寸的结构特征也在模型中完整体现，搭配可复位到零位的手轮结构，还原实机的对刀操作便利性。模型同时还原了设备的配套细节，包括适配的1/4雅各布钻头夹、密钥等配件结构，整体结构严谨，各部件的连接关系、运动逻辑完全符合真实小型铣床的设计原理，既可以作为小型机床结构学习的参考模型，也可用于桌面级加工设备的方案展示、教学演示场景，帮助使用者直观理解五轴小型铣床的运动原理与结构组成。
