输送机用环形同步齿形正时传动皮带

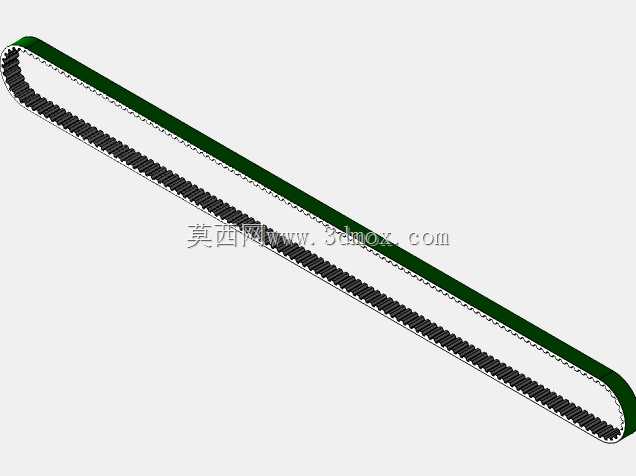

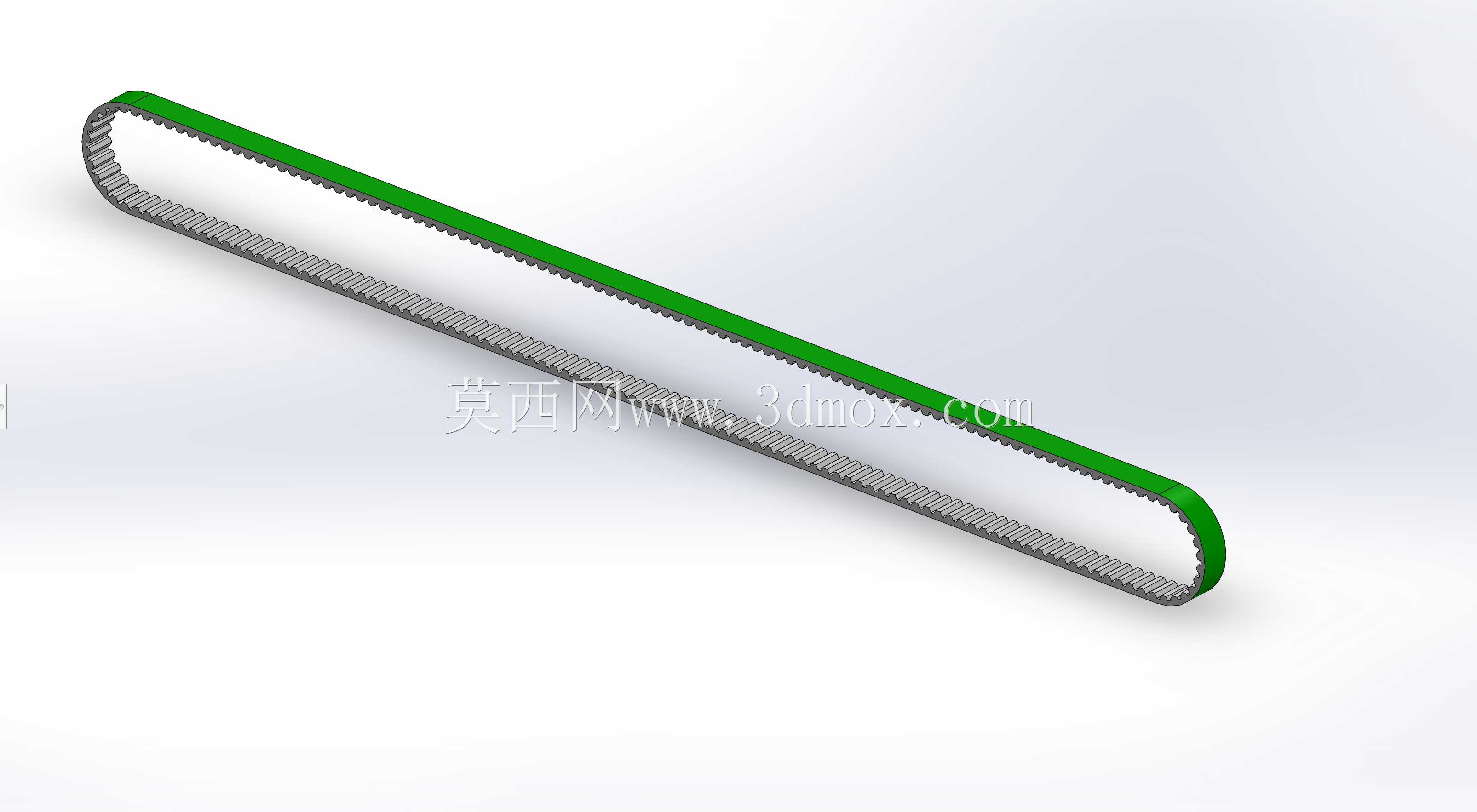

这类环形齿形正时皮带，常被用在轻型皮带输送机、自动化物料输送线的同步传动单元中，区别于普通平皮带的摩擦传动，它依靠带体内侧的等距齿槽与带轮齿牙精准啮合，不会出现传动打滑、转速丢转的问题，能严格保证输送段两端传动辊的同步转速匹配，避免输送面出现跑偏、物料移位的情况。在实际产线布局里，它既可以作为输送辊之间的动力传递部件，也能直接作为轻型小件物料的承载输送面，适配电子元器件分拣线、食品包装输送线、小型工件周转线这类对传动同步精度有要求的场景，相比链条传动它运行噪音更低，不需要定期加注润滑脂，日常维护工作量小，运行过程中不会产生油污污染输送物料，适配洁净度要求较高的生产车间环境。设计这款皮带三维模型时，首先要确定带体的节线长度，这个参数直接决定了两个传动带轮的中心距安装边界，建模时需要先根据预设的中心距、带轮分度圆直径核算带体总节线长度，保证带体安装后张紧量处于合理区间，张紧力过大会加剧带齿与轮齿的磨损，缩短使用寿命，张紧力不足则会出现啮合间隙过大、传动回差超标的问题。带体的齿形参数完全匹配通用同步带轮的齿廓标准，齿距、齿高、齿根圆角都做了标准化建模，能直接和对应规格的同步带轮完成装配干涉检查，不需要二次调整齿形参数。带体背部做了加厚的耐磨层设计，当它直接作为物料承载面时，背部的平整层能保证物料放置平稳，不会因为带体弯曲出现局部凸起，同时耐磨层的材质特性也能适配常规的工业环境温度，不会因为长期运行发热出现带体拉长、齿形变形的问题。建模过程中还还原了带体的柔性弯曲特性，在装配状态下能直观呈现带体绕经带轮时的弯曲弧度，方便工程师在做整机布局时检查带体周边的安装间隙，避免带体运行时和周边的机架护板、传感器支架产生剐蹭。在安装边界的设计考量上，除了带轮中心距的尺寸要求，还要预留张紧调节的行程空间，通常张紧机构的调节量要覆盖带体长度公差范围以及长期运行后的拉伸伸长量，不需要拆卸周边部件就能完成张紧度调整。带体的宽度参数也对应不同的负载等级，选型时可以根据输送物料的单重、排布密度匹配对应宽度的带体，模型里带体的宽度方向做了参数化预留，调整尺寸时不会破坏齿形的啮合精度，也不会改变带体的弯曲特性。
