带HEDS55xx编码器的Maxon RE40电机结构

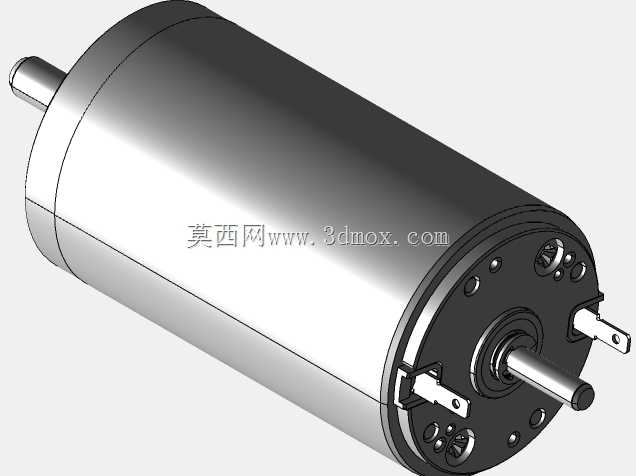

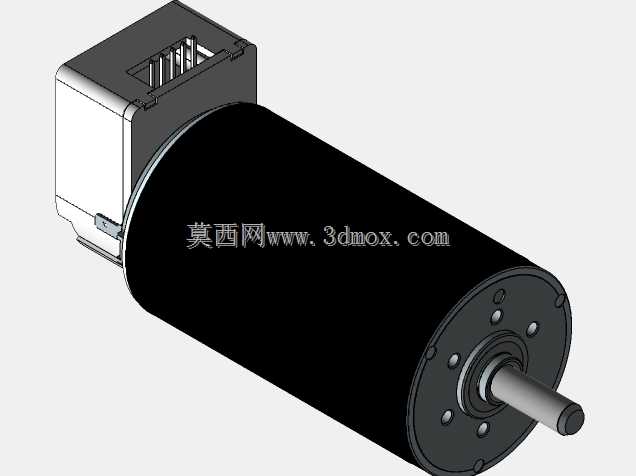

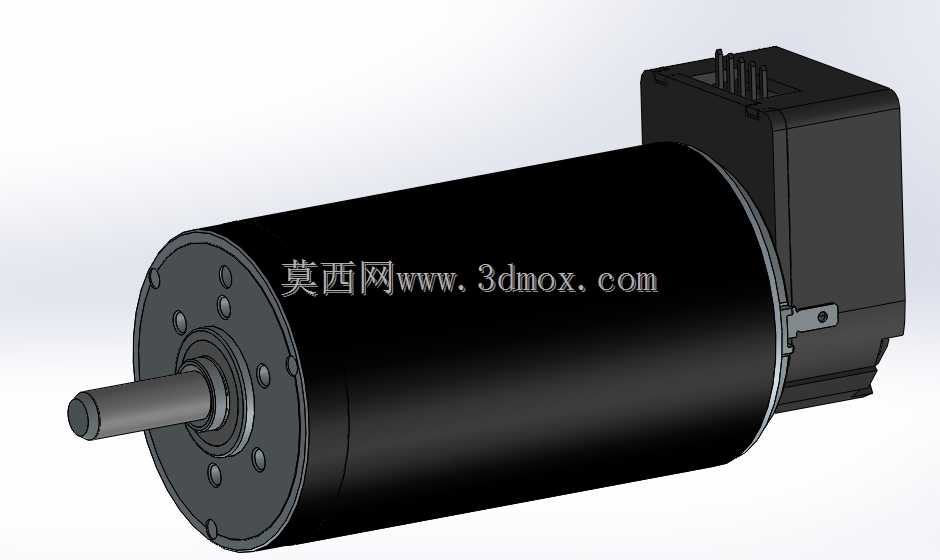

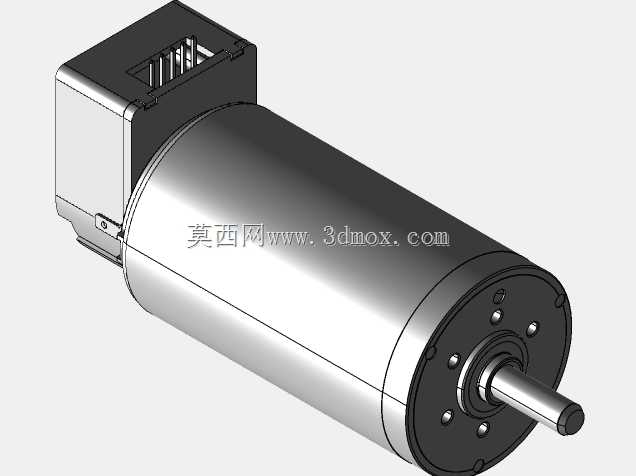

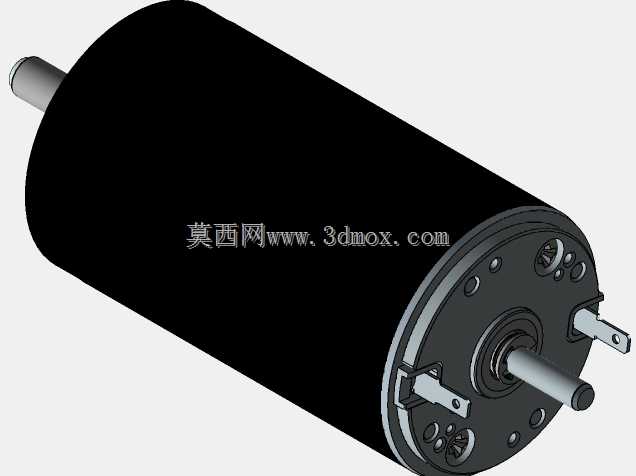

这款集成HEDS 55xx系列Avago编码器的RE40规格电机，在小型精密传动场景里的适配性非常突出，日常做小型自动化设备改型、实验室精密测试台架搭建、医疗检测设备传动单元选型时，这类带集成反馈的直流有刷电机能省掉不少反馈端单独适配的工作量。从结构设计来看，电机本体采用经典的圆柱壳体布局，输出端为标准光轴输出，端面预留了均匀分布的安装螺孔，可直接对接法兰式负载或者配套安装支座，安装边界的公差配合参考了常规工业级小型电机的通用规范，不需要额外做特殊的安装位改造就能适配多数现成的传动安装场景。尾部集成的编码器模块采用侧出接线布局，编码器外壳和电机尾端做了同轴定位设计，能有效避免装配不同心带来的脉冲计数偏差，反馈分辨率可以满足多数中低速精密传动的位置闭环需求，不需要额外加装外置反馈元件就能实现转速、转角的实时采集。实际应用中，这类电机常被用在小型输送辊驱动、精密阀门开度调节、实验室微量进给机构、小型机器人关节驱动这类对安装空间有严格限制，同时需要稳定位置反馈的场景，相比不带编码器的同规格电机，它不需要用户自行设计编码器安装支架、调整码盘同轴度，能大幅缩短样机调试的周期。从建模细节来看，模型完整还原了电机本体的外壳加强筋、输出轴的轴肩定位结构、尾部编码器的接线端子排布、安装法兰的孔位分布，做设备整体装配干涉检查时，可以直接调用这个模型核对安装空间，确认输出轴的配合长度、编码器侧方的接线预留空间是否满足整机布局要求，避免实际装配时出现结构干涉。电机本体的散热筋沿壳体轴向分布，在持续额定负载运行时能保证足够的散热面积，编码器模块的外壳做了局部凸起避让，不会和电机尾部的安装固定结构产生冲突，侧方的接线端子排预留了足够的接线操作空间，日常维护时不需要拆解电机本体就能完成接线作业。做结构设计时，这类集成式反馈电机的选型重点要核对三个边界：一是输出轴的轴径和伸出长度是否匹配负载端的连轴器规格，二是尾部编码器的外凸尺寸是否会和设备内部的其他结构件产生干涉，三是编码器接线侧的预留空间是否满足线缆弯折半径要求，这个模型把这些关键尺寸的结构都做了1:1还原，能直接用于整机的布局校核，不需要再手动测绘实物调整模型尺寸。
