工业框架搭建用2020规格V型槽铝型材

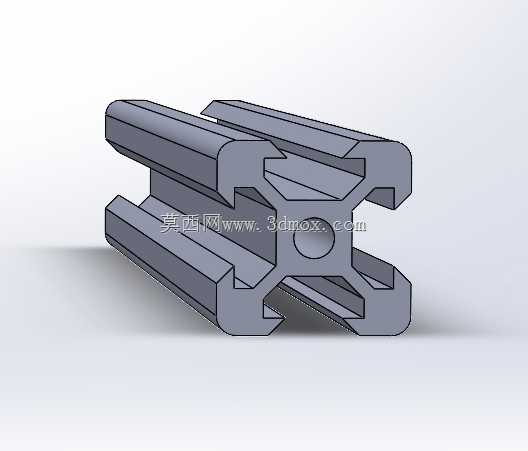

在非标自动化设备机架搭建、小型检测设备外框、3D打印机运动框架以及桌面级工装夹具的主体支撑结构中，20系列V型槽型材是应用频次极高的基础结构件，这款V型槽2020型材正是针对这类轻载、高精度安装需求设计的截面结构。从实际应用场景来看，这类型材常被用在对安装空间有严格限制的小型设备上，比如桌面型点胶机的运动轴支撑、电子元器件检测台的框架搭建，或是实验室小型试验装置的主体骨架，相比同规格的欧标方槽型材，V型槽的结构可以直接配合V型滚轮实现直线运动导向，不需要额外加装线性导轨，能大幅压缩设备的整体安装空间，降低小型设备的结构复杂度。

从功能特性上看，这款型材的四个侧边均设计有标准V型导向槽，槽口的角度经过精准校核，配合配套的偏心滚轮可以实现零间隙的直线运动，既可以作为静态的框架支撑件，也可以直接作为轻载运动轴的导向轨道使用，一材两用的特性让它在小型设备设计中能减少零件种类，降低装配的复杂度。型材中心设计有贯通的安装孔位，既可以用于穿设设备内部的线缆、气路管线，也可以配合内六角螺栓实现型材之间的对接拼装，不需要额外在型材端面加工螺纹孔，简化了现场装配的工序。

设计思路上，这款型材的截面采用对称式布局，四个方向的槽型尺寸完全一致，不管是做垂直拼接还是水平延伸，都不需要区分型材的安装方向，能减少设计过程中的选型出错概率，也能降低物料管理的难度。型材的壁厚经过优化，在保证20mm×20mm截面尺寸下的结构刚性的同时，尽可能控制了单位长度的重量，单米重量控制在轻载应用的合理区间，既不会因为壁厚过薄导致拼接后框架出现晃动变形，也不会因为用料过多造成不必要的成本浪费。V型槽的槽底设计有定位凸台，在安装配套的端盖、角件以及传感器安装支架时，不需要额外做位置找正，依靠凸台的定位就能保证配件安装的位置精度，减少装配过程中的调整时间。

从安装边界来看，这款型材的截面外形尺寸严格控制在20mm×20mm，相邻型材拼接时，采用标准角槽连接件的安装间隙可以控制在0.2mm以内，拼装后的框架整体平面度能满足大部分小型设备的安装精度要求。型材的V型槽槽口宽度适配标准的M4、M5 T型螺母，在槽内任意位置都可以实现外置配件的安装固定，不需要提前预加工安装孔，方便后期设备改造时加装传感器、走线槽或是防护面板。作为焊接件的配套结构使用时，这款型材的端面平整度经过处理，和配套的连接板焊接时能保证贴合紧密，焊接后的整体结构强度可以满足轻载运动场景的使用需求，不会因为长期往复运动出现焊缝开裂的问题。在实际选型过程中，这类V型槽型材的有效安装空间需要注意预留滚轮的安装位置，当作为运动导向使用时，单根型材的支撑跨度建议控制在800mm以内，避免过长的跨度导致型材中部下挠，影响运动的平稳性。
