Nema23规格双轴步进电机结构设计

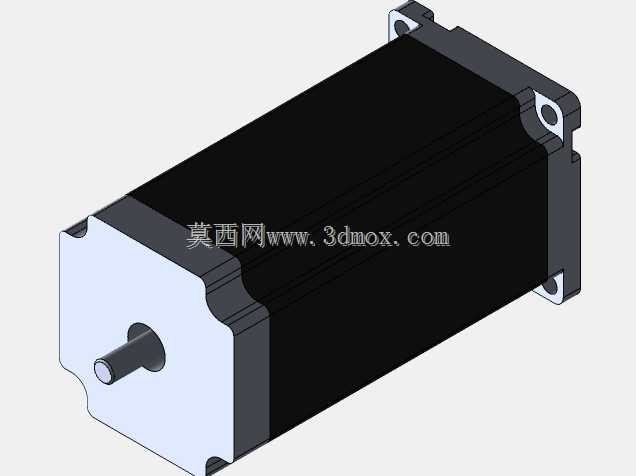

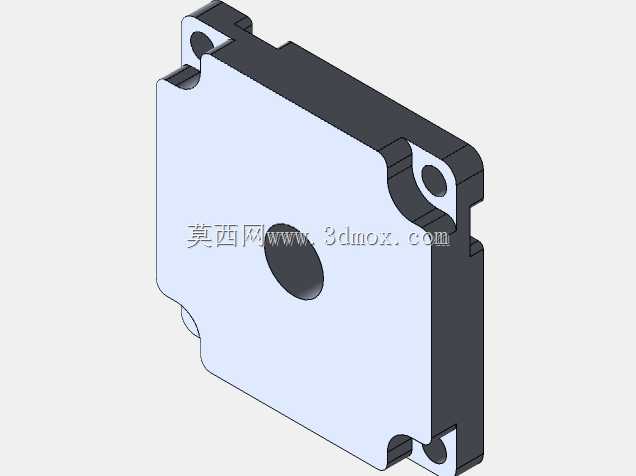

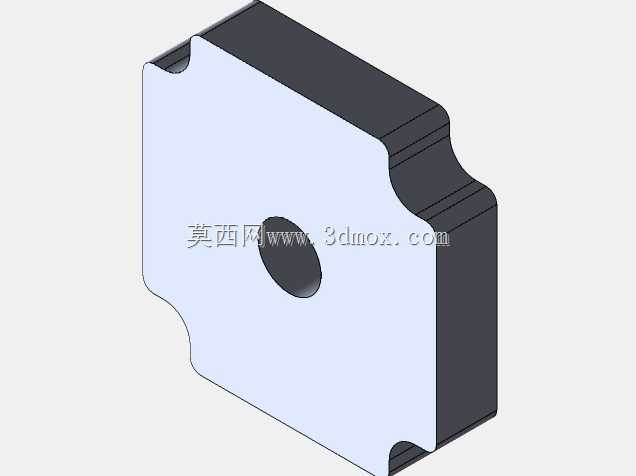

这款双轴输出的步进电机适配Nema23安装规格，在自动化传动场景中有着极高的适配性，不管是小型数控雕刻机的进给轴驱动、3D打印设备的运动轴传动，还是包装生产线的分度送料机构、点胶设备的位移执行端，都能见到同规格产品的应用身影。双轴的结构设计并非简单在电机尾端延伸轴段，设计阶段需要兼顾前后端轴承的载荷分配，避免单侧输出时的轴系偏载问题，同时尾轴可直接加装编码器、手轮或者同步带轮，省去额外加装传动转接件的空间，对于结构紧凑的台式自动化设备来说，能有效压缩整机的安装空间占用。从安装边界来看，其前端法兰为标准57mm见方的安装尺寸，安装孔位的中心距、轴伸直径、轴段的键槽规格都遵循通用Nema23的尺寸规范，设备设计人员在做结构适配时，不需要额外定制安装转接板，直接沿用同规格电机的安装位即可完成替换，大幅缩短设备改型的设计周期。电机本体的外壳采用拉伸铝型材工艺，表面做黑色氧化处理，既可以保证壳体的结构强度，在连续运行时也能通过型材表面的散热面快速散出绕组产生的热量，避免长时间运行出现过热丢步的问题。前端盖与后端盖采用压铸成型后做机加工，保证轴承室的同轴度，前后轴承选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配皮带传动、丝杠直连等多种连接方式。绕组部分的设计匹配常规步进驱动器的供电参数，输出扭矩可覆盖中低负载的直线传动、旋转分度需求，双轴的设计也让其可以同时驱动两个末端执行机构，比如在小型分拣设备上，一端驱动传送带辊筒，另一端驱动拨料凸轮，省去额外布置一台电机的成本与空间。在建模过程中，完整还原了电机的安装孔位、轴伸长度、出线端位置以及壳体的倒角细节，结构设计人员在做整机装配干涉检查时，可以直接调用该模型验证安装空间，不需要反复核对二维样本的尺寸参数，能有效避免后期装配出现的孔位错位、空间干涉等问题。
