机器人用约翰逊直流行星减速齿轮电机

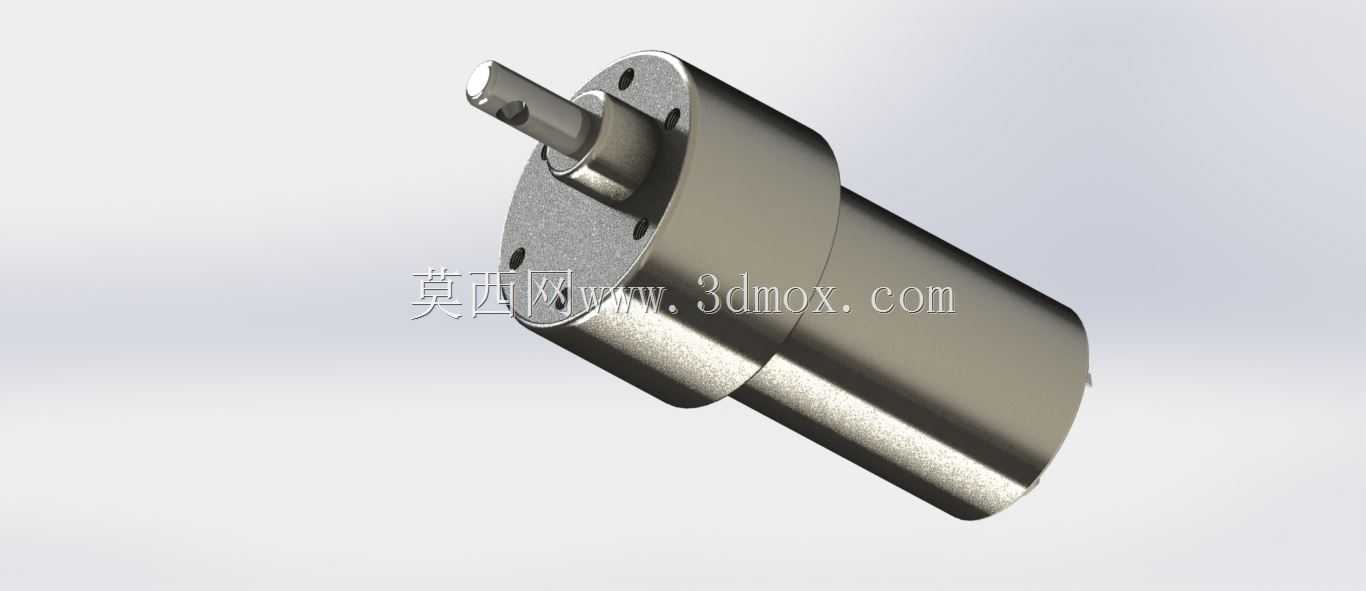

　　这款齿轮电机的设计初衷是适配小型移动机器人、桌面级机械臂关节这类对安装空间有严格限制的驱动场景，在做结构选型时，这类集成减速箱的一体式电机往往能省去单独匹配减速机构的麻烦，减少传动链的装配误差。从结构布局来看，电机本体与减速箱采用同轴直连设计，输出轴为单出轴D型切边结构，这种轴端设计能在与负载轮组、关节摆臂连接时，通过D型面传递更大扭矩，避免平键连接带来的额外加工工序，也能防止长期正反转切换时出现轴孔打滑的问题。

　　设计过程中优先考虑了安装边界的适配性，减速箱端盖预留了均匀分布的安装孔位，孔位的节圆尺寸参考了小型机器人底盘、关节模组的通用安装规格，不需要额外设计转接法兰就能直接固定在3mm-5mm厚度的结构安装板上，安装时只需要匹配对应规格的内六角螺丝即可完成固定，能大幅缩短装配周期。电机本体的圆柱外壳采用光滑无凸起的设计，在排布机器人内部走线时，不会出现棱角刮破线缆绝缘层的问题，外壳的直径尺寸控制在常规小型驱动轮组的适配范围内，不会出现电机突出轮组轮廓、干涉周边传感器安装的情况。

　　从功能特性来看，集成的齿轮减速结构能将电机本身的高转速低扭矩输出，转换为适配机器人移动、关节转动的低转速高扭矩输出，齿轮组采用直齿啮合结构，传动效率足够支撑小型机器人的负载需求，同时直齿结构的加工和装配难度更低，后期如果需要维护更换齿轮，配件的通用性更强。输出轴的伸出长度经过适配设计，刚好能穿过常规机器人轮组的轮毂厚度，配合轴端的卡簧槽就能完成轮组的轴向固定，不需要额外加装轴套调整位置。

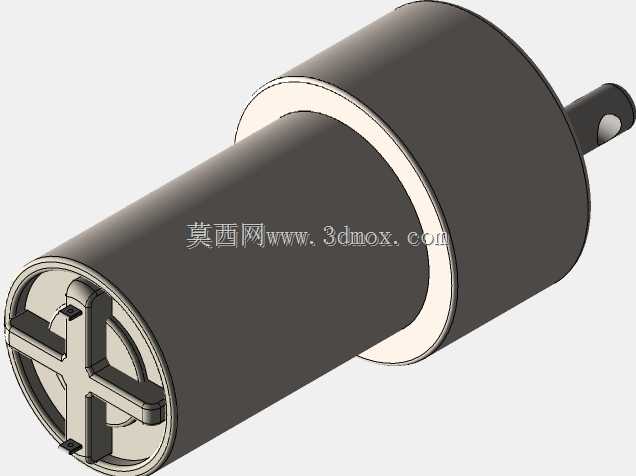

　　在实际应用场景中，这类电机除了用于小型移动巡检机器人的驱动轮，还能适配教育类机器人的关节转动、小型自动化送料机构的动力输出，在做三维建模时，模型还原了所有安装孔位、轴端切边、卡簧槽的细节尺寸，结构工程师在做整机装配时，可以直接调用模型做干涉检查，提前验证安装空间是否足够，避免后期打样时出现尺寸不匹配的问题。模型的外形轮廓完全按照实物比例还原，包括减速箱与电机本体的衔接台阶、端盖的固定螺丝位置都做了精准复刻，在做整机渲染时能直接使用，不需要再额外调整外观细节。
