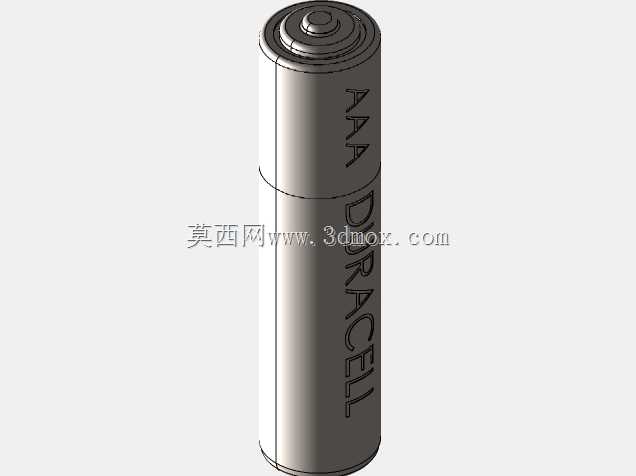

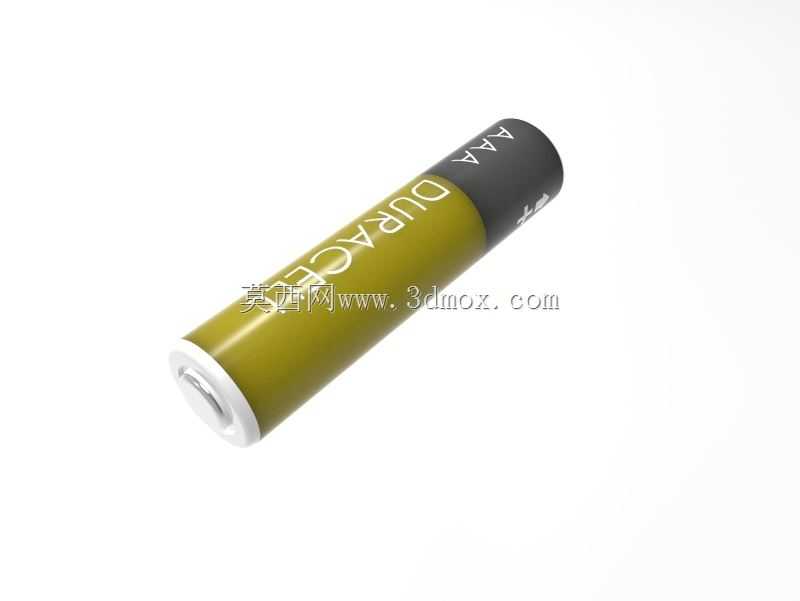

七号干电池外观结构三维数模设计

日常消费电子、小型便携设备的供电场景中，七号圆柱干电池是应用覆盖极广的独立供电单元，从电视空调遥控器、无线鼠标键盘，到小型手电筒、儿童电动玩具、便携测量仪器，这类电池凭借标准化的尺寸、即装即用的特性，成为低功耗便携设备的主流供电选择之一。做这类标准件的三维建模，核心要先卡准通用安装边界，目前市面通用七号电池的公称直径控制在10.5mm区间，整体含正极凸起的总长度为44.5mm，建模时要把公差带考虑进去，直径方向预留0.1-0.2mm的装配间隙，长度方向要兼顾正极凸头的0.5mm突出量，避免做设备电池仓结构设计时出现装卡过紧、正极接触不良的问题。结构拆分上要还原真实电池的三段式组成：最外侧的金属负极底盖、包裹电芯的PVC印刷热缩膜套、顶端带密封绝缘圈的正极金属帽，建模时要把不同段的配合台阶做出来，负极底和膜套的衔接处要做0.1mm的压合收边特征，正极位置的绝缘密封圈要突出钢壳端面0.2mm，还原实际产品的绝缘防护结构，避免正负极短路的结构风险。外观处理上要还原商用电池的标识印刷区域，膜套表面预留品牌标识、极性标注、参数说明的印刷位，建模时可以通过曲面分割划分出印刷区域的边界，方便后续做渲染贴图时对齐位置，金属端盖部分要做细微的滚花或者哑光磨砂质感，还原真实产品的防滑、防氧化表面处理效果。这类标准电池的三维数模，主要用途是给各类用电池供电的产品做结构干涉检查、电池仓尺寸匹配验证，做整机装配仿真的时候，可以直接调用这个数模放进电池仓，验证仓体的卡扣位置、弹片压缩量、仓盖闭合后的间隙是否合理，不用每次做设备设计时重复绘制标准电池结构，能大幅提升小型消费电子、便携工控设备的结构设计效率。建模时还要注意电池的重心位置，整颗电池的重心基本在长度方向的中点偏负极侧1-2mm位置，做带电池的便携设备配重仿真时，这个重心参数能帮着更准确计算整机的手持平衡感，尤其是做电动牙刷、小型手持检测仪器这类对握持重量分布敏感的产品时，准确的电池模型能让配重计算的误差控制在合理范围内。另外要注意正极凸头的R角处理，真实产品的正极凸头是带R0.8圆角的弧面，不是直角凸起，建模时做对这个圆角，才能模拟弹片和正极的接触状态，避免结构仿真时出现点接触应力计算失真的问题，负极端面是平整的金属面，和电池仓负极弹簧的接触区域要保证平面度，建模时不要在负极端面做多余的凸起或凹陷特征，保证和标准电池的实际接触面一致。
