迷你玩具驱动马达结构三维设计

　　这类微型驱动马达是玩具品类里应用占比极高的动力核心，从四驱车、小型电动玩偶、迷你手持风扇到简易电动文具，只要是需要低电压小扭矩动力输出的小型消费类电动玩具，基本都会选用这类结构的马达作为动力源。不同于工业级驱动电机的设计逻辑，这类玩具用马达的设计优先级首先是成本控制，其次是装配效率，最后才是性能冗余，毕竟玩具产品的生命周期普遍较短，不需要满足工业场景下数千小时的连续运行要求，只需要在常规使用周期内保持稳定输出即可。

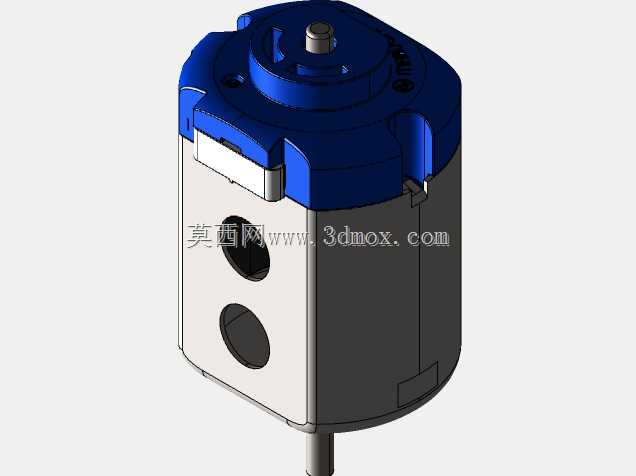

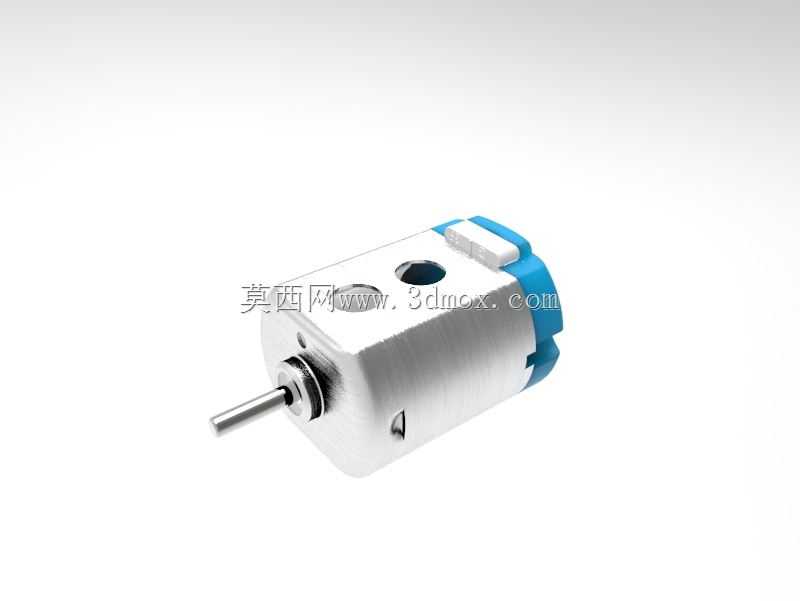

　　从结构设计来看，这款马达采用了经典的扁形金属机壳设计，区别于传统圆形机壳的微型马达，扁形结构可以更好地适配玩具内部的狭长安装空间，很多塑料玩具的内部腔体并不是规则的圆柱空间，扁形机壳可以在不增加外壳整体厚度的前提下，最大化利用内部的装配空间，同时金属机壳本身可以充当磁路的一部分，减少额外导磁部件的使用，进一步压缩整体物料成本。机壳端部的蓝色端盖采用卡扣式结构和金属壳体配合，不需要额外的螺丝紧固，生产线上只需要通过压装设备就可以完成端盖的装配，单台产品的装配工时可以压缩到两秒以内，非常适合大批量流水线生产。

　　输出轴采用单出轴设计，轴径和轴伸长度都是玩具行业通用的标准尺寸，可以直接适配市面上绝大多数的玩具塑料齿轮、蜗杆等传动零件，设计人员在做玩具传动结构设计的时候，不需要额外定制特殊尺寸的传动件，直接选用标准件就可以完成匹配，大幅降低玩具产品的整体开发周期。机壳上预留的两个安装孔是贯穿式设计，既可以通过自攻螺丝直接把马达固定在玩具的塑料壳体上，也可以穿过扎带进行捆绑固定，适配不同玩具内部的固定方案，不需要针对特定安装方式设计额外的固定结构。端盖上预留的两个电极触点是焊盘式设计，生产的时候既可以直接焊接导线连接电池仓，也可以采用接触式导电片直接抵接，适配不同档次玩具的装配工艺，高端玩具可以采用焊接方式降低接触电阻，低端走量产品可以直接用导电片接触，省去焊接工序进一步压缩成本。

　　从实际使用的性能边界来看，这类马达的额定工作电压普遍在1.5V到4.5V之间，刚好匹配1到3节干电池的输出电压，不需要额外的升压或者降压电路，直接通过电池供电就可以工作，非常适合结构简单的低价位电动玩具。空载转速普遍在一万转到一万五千转之间，经过玩具内部的齿轮组减速之后，可以输出足够的扭矩驱动玩具车轮或者活动部件运动，堵转扭矩虽然不高，但玩具产品本身的负载都比较小，完全可以满足使用需求。设计的时候特意把马达的电磁噪音控制在较低水平，毕竟玩具是近距离使用的产品，如果马达运转噪音过大，会直接影响使用者的体验，所以在磁钢和转子的间隙设计上，做了最优的公差匹配，既保证运转的时候不会出现扫膛问题，又尽可能缩小气隙提升磁利用率，同时降低运转时的电磁振动噪音。

　　在建模过程中，需要重点关注几个装配公差的匹配：首先是金属机壳和蓝色端盖的配合公差，因为是卡扣压装结构，公差过大会导致端盖容易脱落，公差过小会导致压装的时候壳体变形，甚至把内部的碳刷架压偏，导致马达运转不良；其次是输出轴和端盖轴承位的同轴度，这个公差如果控制不好，会导致输出轴转动的时候出现偏摆，不仅会增大运转噪音，还会加速轴承的磨损，缩短马达的使用寿命；最后是机壳上安装孔的位置度，要保证两个安装孔和输出轴的相对位置准确，不然安装到玩具壳体上的时候，会出现输出轴和传动齿轮对不齐的问题，导致传动卡滞甚至打坏齿轮。

　　这类马达的设计没有冗余的复杂结构，所有的结构特征都是为了大批量生产和快速装配服务，没有多余的装饰性特征，每一个折弯、每一个卡扣、每一个开孔都有明确的工程用途，是典型的面向大规模量产的工业设计产品，看似简单的结构背后，是整个玩具供应链几十年沉淀下来的成熟方案，对于刚接触结构设计的从业者来说，拆解这类成熟的量产零件，能快速理解面向制造的设计逻辑，避免在设计的时候出现只看外观不考虑生产装配的问题。
