松下12V7.2Ah阀控式铅酸蓄电池结构设计

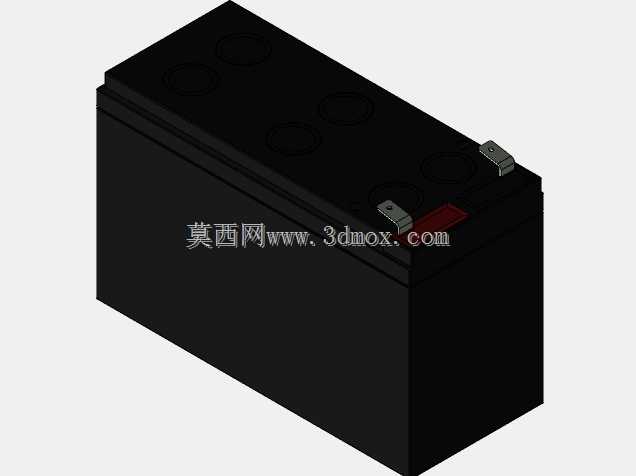

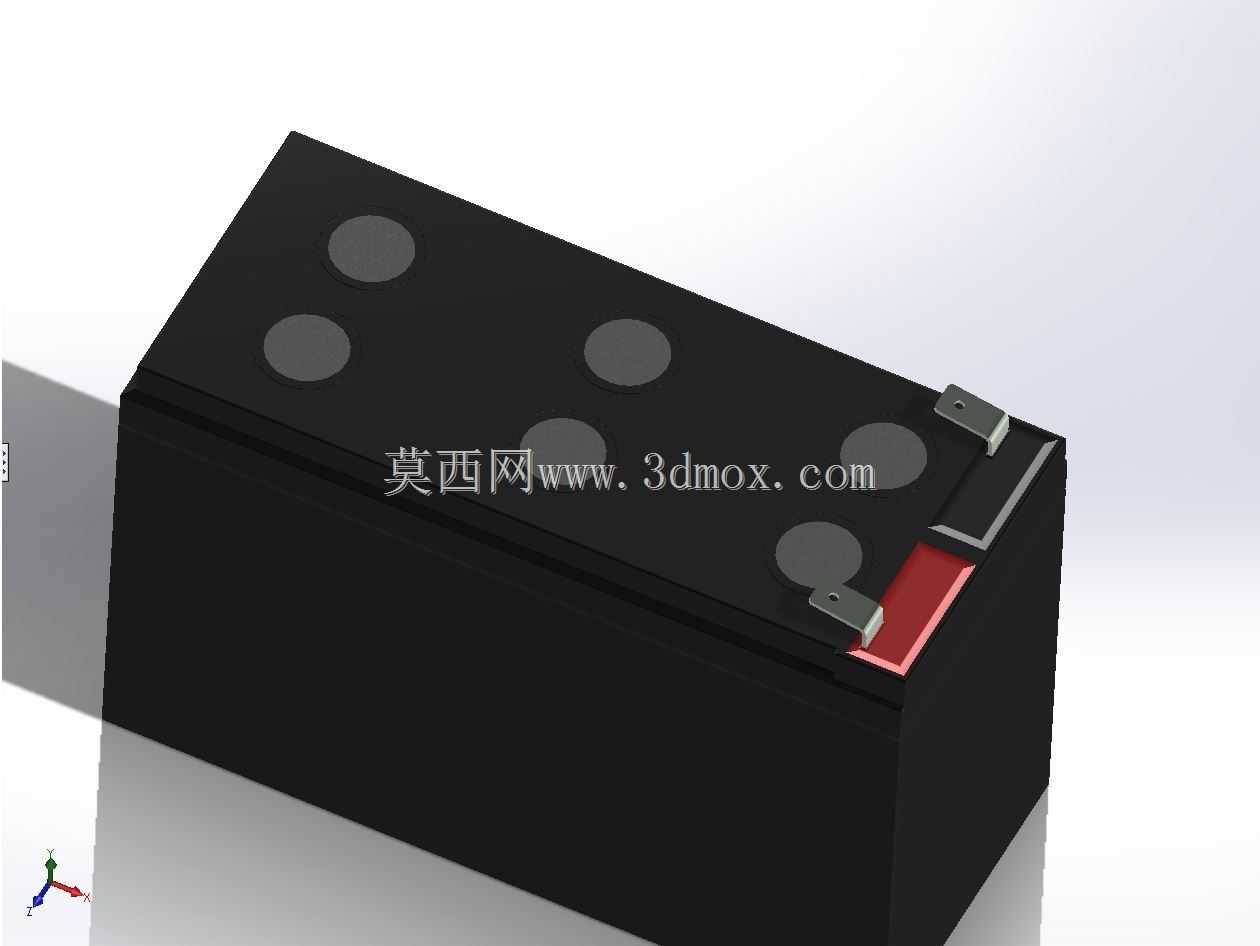

这款阀控式铅酸蓄电池的三维结构设计，完全围绕小容量后备供电场景的实际安装与使用需求展开，日常多应用在小型UPS不间断电源、消防应急照明回路、低压工控设备备用供电、小型光伏离网储能终端这类场景中，作为主供电中断后的直流供电载体，保障核心控制模块、应急指示部件的短时稳定供电。从结构设计逻辑来看，整体采用长方体硬质壳体布局，壳体边角做了小圆弧过渡处理，既避免安装过程中锐边划伤操作人员，也能降低壳体受外力磕碰时的应力集中开裂风险，壳体顶部预留的六个圆形阀控密封结构，是阀控式铅酸电池的核心设计点，可在电池内部充放电产生气体达到预设压力值时自动开启泄压，压力回落之后自动复位密封，全程不需要人工补充电解液，实现免维护的使用需求，大幅降低后期运维的工作量。顶部两侧的嵌入式金属接线端子做了内凹限位设计，端子周边预留了标准接线片的安装空间，既可以适配常规的螺栓压接式接线端子，也能避免外接导线拉扯时直接作用在端子与壳体的密封连接处，降低端子漏液、松动脱落的故障概率，端子旁的极性标识区域做了凸起结构设计，即使表面积灰也能快速分辨正负极，避免现场接线时出现极性反接的失误。从安装边界来看，这款电池的外形尺寸完全匹配行业内同容量铅酸电池的通用安装仓尺寸，壳体底部做了细微的防滑凸点结构，放置在金属安装支架或者设备内置电池仓内时，不会因为设备运行产生的振动出现移位，壳体侧面的加强筋布局沿着内部极群的排布方向设置，既提升了壳体的整体结构强度，避免堆叠存储或者安装挤压时出现壳体变形，也不会额外增加过多的壳体壁厚，控制整体重量。在建模过程中，壳体的壁厚、端子的安装孔位、顶部阀帽的尺寸都完全参照实物的装配公差做了还原，内部极群的排布空间也做了准确预留，不管是做设备电池仓的适配设计、安装支架的结构校核，还是做供电系统的装配模拟，都可以直接调用这个模型完成干涉检查，不需要反复测量实物尺寸调整结构。这类小容量铅酸电池的使用场景对安装兼容性要求极高，很多存量设备的电池仓都是按照统一的行业尺寸开模，所以建模时严格对齐通用安装尺寸，确保替换安装时不需要额外修改仓体结构，同时顶部的密封结构、端子的位置都做了精准还原，能直观呈现产品的装配关系，方便结构设计人员在做整机布局时快速评估供电模块的占用空间，提前规划走线路径与安装固定点位，避免后期打样时出现空间不足、接线干涉的问题。
