Mesa7i76阶跃直插式IO子卡结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288940
  • Mesa7i76阶跃直插式IO子卡结构设计
  • Mesa7i76阶跃直插式IO子卡结构设计
  • Mesa7i76阶跃直插式IO子卡结构设计
  • Mesa7i76阶跃直插式IO子卡结构设计
  • Mesa7i76阶跃直插式IO子卡结构设计

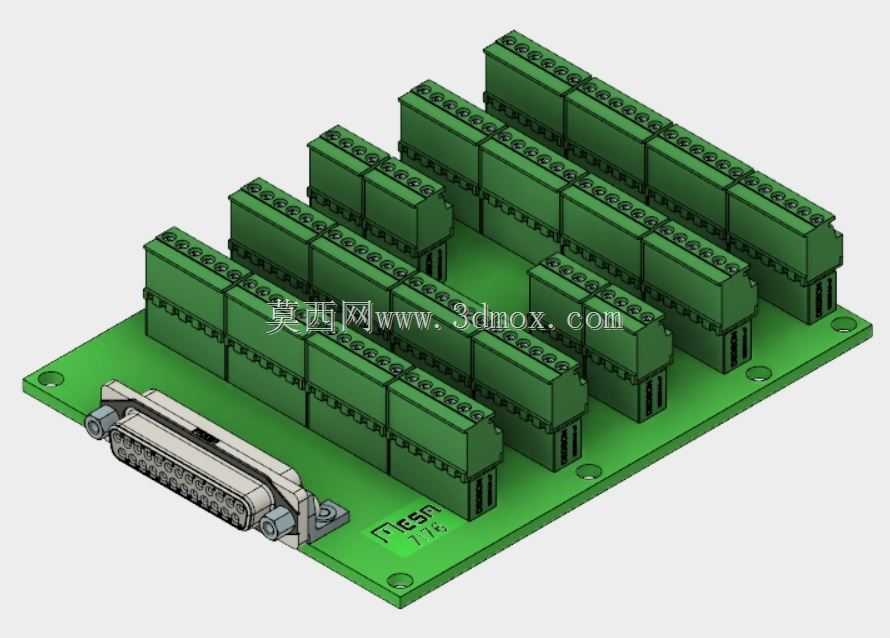

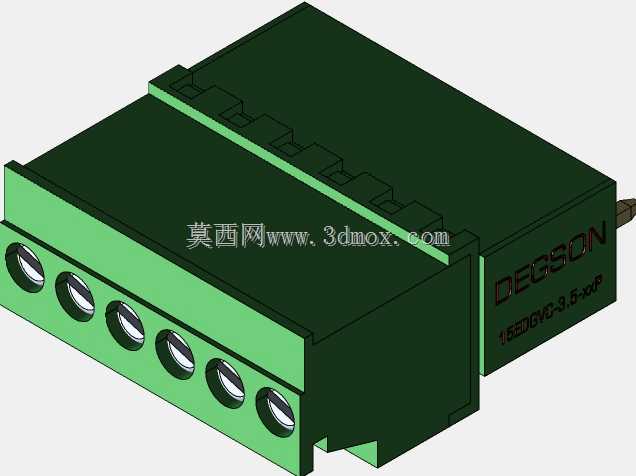

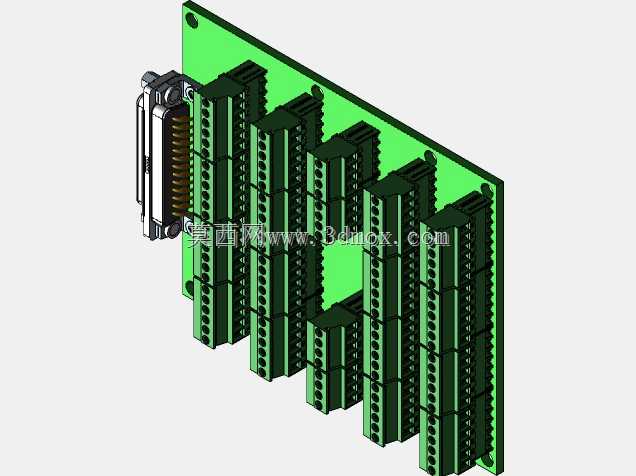

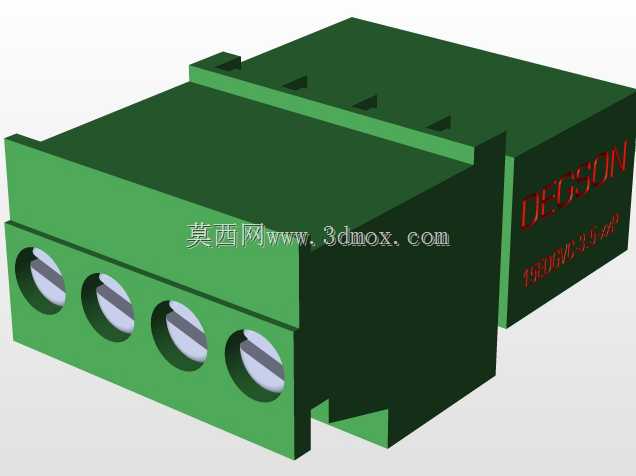

这款IO子卡主要面向工业运动控制场景配套使用,作为主控板卡与现场执行、检测元件之间的信号转接载体,在数控设备改造、小型自动化工作站搭建、 hobby 级CNC系统集成等场景中应用广泛,能够大幅简化主控端到现场端的接线流程,降低多线并行接线的错接概率,同时减少主控接口的反复插拔损耗。从结构设计来看,板体采用标准矩形PCB基材布局,单侧布置高密度D-SUB接口用于和主控板卡实现高速信号对接,其余区域按照信号通道分组排布多列直插式接线端子,端子排采用阶梯错落的阶跃式布局,不同列的端子高度存在梯度差,这种设计并非单纯的外形差异化处理,而是充分考虑了现场接线的操作空间——当多列端子并排布置时,等高结构会导致内侧端子接线时被外侧端子遮挡,螺丝刀操作空间不足,阶跃式的高度差能让每一列端子的接线螺丝都暴露在操作视野内,无需倾斜板体就能完成所有线位的压接固定。安装边界上,板体边缘预留了标准的PCB安装孔位,孔位间距符合常见的工控板卡安装尺寸规范,可以直接固定在标准DIN导轨配套的安装托板上,也能通过铜柱直接固定在设备电控箱的绝缘安装平面上,板体整体厚度控制在常规PCB加端子的总厚度范围内,不会占用过多电控箱内的纵深空间,相邻安装的板卡之间预留足够的散热间隙即可。功能层面,每一路接线端子都对应板上的独立信号走线,端子采用带压线框的直插结构,能够适配不同线径的多股铜芯导线,压接后接触电阻稳定,抗振动性能优于普通插针式接线结构,适合工业现场存在持续振动的设备使用。设计过程中充分考虑了现场维护的便利性,端子排上的信号标识区域预留了足够的丝印空间,现场接线时可以直接对照丝印标注接入对应信号,无需反复查阅接线手册,板体边缘的接口位置做了定位凸台设计,和主控板对接时能够实现盲插对位,避免插针弯折损坏。从结构强度来看,PCB板选用合适厚度的FR-4基材,大尺寸端子焊接位置做了焊盘加大处理,长期插拔接线时不会出现焊盘脱落的问题,接口金属外壳做了接地处理,能够有效屏蔽现场的电磁干扰,保证信号传输的稳定性。
