这款微型伺服舵机的结构设计,核心围绕小空间内的高精度角度控制需求展开,在航模、小型机器人关节、精密微调机构等场景中,这类小体积舵机是执行端的核心部件。从实际应用来看,它常被用于固定翼航模的舵面控制、小型仿生机器人的关节驱动、桌面级自动化设备的工位微调,甚至是摄影器材的角度调节机构,这类场景对执行件的体积、重量、输出扭矩都有严格的边界要求,过大的尺寸会挤占安装空间,过重的重量会增加负载端的惯量,直接影响整套机构的响应速度。

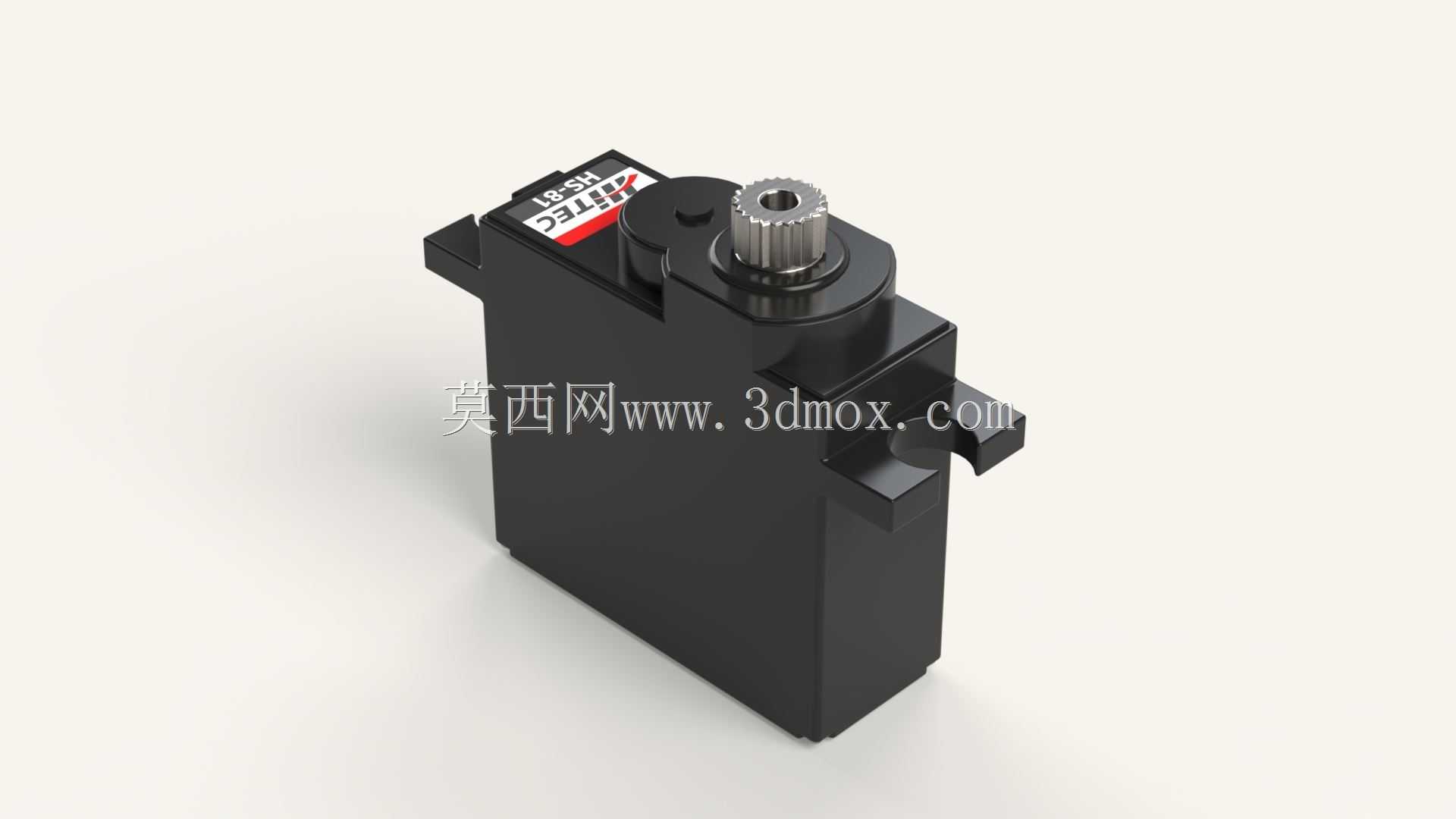

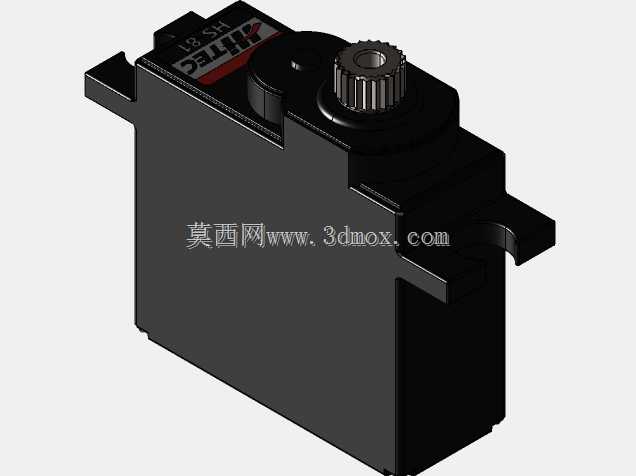

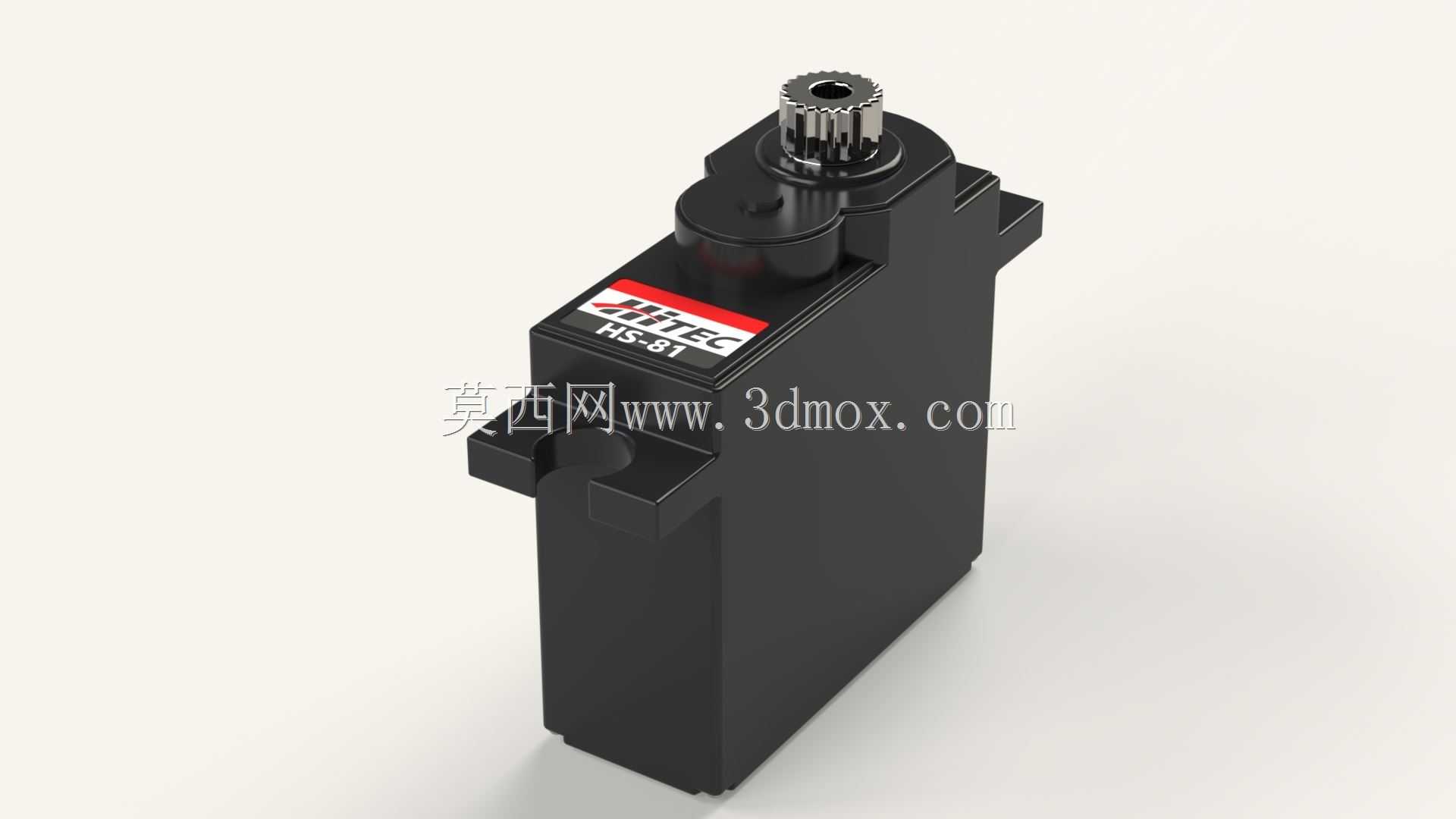

从结构设计思路上,这款舵机采用一体化塑壳主体,外壳自带安装凸耳,凸耳上预留标准安装孔位,安装时无需额外设计转接支架,可直接通过螺丝固定在预设的安装平面上,安装孔的中心距、孔径都匹配微型舵机的通用安装规范,能兼容多数现成的舵机安装座,降低整机设计时的适配成本。顶部的输出轴采用金属齿结构,相比塑料齿舵机,金属传动齿能承受更大的冲击负载,在舵机堵转或者受到外力冲击时,不容易出现扫齿故障,输出轴顶端的齿形为标准舵机齿,可兼容市面上绝大多数的舵机摇臂、舵盘,无需定制专用连接件。
外壳侧面的出线槽做了圆角过渡处理,避免舵机线在反复摆动过程中被外壳棱角割破绝缘层,出线位置靠近安装凸耳一侧,布线时可以顺着安装座的走线槽排布,不会和周边运动部件产生干涉。内部的减速组排布紧凑,电机、电位器、控制电路板的布局充分利用壳体内腔空间,在保证输出扭矩满足需求的前提下,尽可能压缩整体外形尺寸,整体外形为规整的长方体结构,没有多余的外凸结构,在密集排布的多舵机机构中,相邻舵机之间不会出现结构干涉。
实际选型时,这类舵机的安装边界需要重点关注:输出轴的中心高度决定了摇臂的转动平面,安装时要保证摇臂转动范围内没有其他结构遮挡,外壳的长宽尺寸要和安装槽的预留尺寸匹配,底部的定位凸台可以卡入安装板的定位孔中,避免舵机在工作过程中出现移位。输出轴的转动角度范围通过内部电位器的行程限位,设计时已经预留了足够的角度余量,在额定行程内转动时,不会出现机构卡死或者电位器超量程损坏的问题,外壳的拼接缝做了错位止口设计,能减少日常使用中灰尘进入壳体内部的概率,延长传动机构的使用寿命。
- 上一篇:齿轮连杆式机器人夹持执行机构设计
- 下一篇:铝型材框架式FDM结构3D打印设备
- 全部评论(0)
- 模板大小: 8.45 MB
- 售价:5金币
- 下载次数: 193
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
