Mesa7i77模拟伺服子卡结构设计

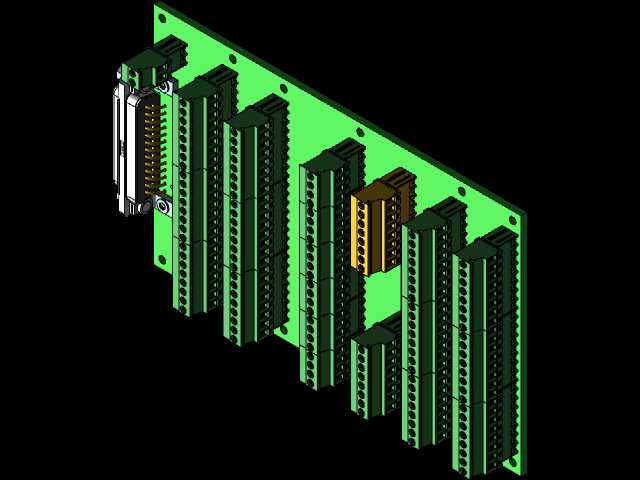

这款模拟伺服子卡主要面向数控系统、多轴运动控制场景的信号转接与接口扩展需求，作为运动控制核心单元与伺服驱动装置之间的信号中转部件，承担模拟量指令输出、编码器信号回传、IO信号转接的核心作用，可适配多轴联动的数控加工设备、专用运动控制工装的板卡扩展需求，解决核心控制板接口数量不足、接线排布杂乱的现场装联问题。从结构设计层面来看，整板采用标准欧式板卡安装尺寸，板基为常规FR-4环氧玻纤基材，板边预留统一规格的安装定位孔，可直接适配标准工控机箱内的板卡安装导轨或背板固定位，安装孔位间距符合通用工控板卡的安装边界要求，无需额外加工转接支架即可完成装联。板上接插件排布遵循信号流向分区设计，左侧布置高密度D-SUB主接口，用于和核心控制板完成总线信号对接，其余区域按轴数分区排列插拔式接线端子，不同功能的端子采用差异化的壳体颜色做区分，现场接线时可快速识别信号类型，降低错接概率。接插件选型全部采用工业级插拔式接线端子，端子焊盘位置做了加宽铜箔处理，应对工业现场的振动工况，避免长期运行后出现焊盘开裂、接触不良的问题。板上元件排布预留了足够的爬电距离，高压信号回路与低压信号回路之间做了物理分隔，满足工控场景的电气安全要求。建模过程中完整还原了每个接插件的外形尺寸、插针排布位置、板件安装孔的坐标公差，接插件的插拔行程、锁紧结构都做了1:1复刻，可直接用于整机的布线干涉检查、安装工位的工艺模拟，结构设计人员在做整机机箱布局时，可直接调用该模型核对板卡与周边部件的安全间隙，提前规避装联时的结构干涉问题。端子排布方向统一朝向板卡外侧，接线操作时无需倾斜板件即可完成线缆插拔，后期维护更换时可直接拆卸板件，无需拆解周边其他部件，适配工业现场快装快修的使用需求。
