Arduino控制多轮微型移动机器人结构

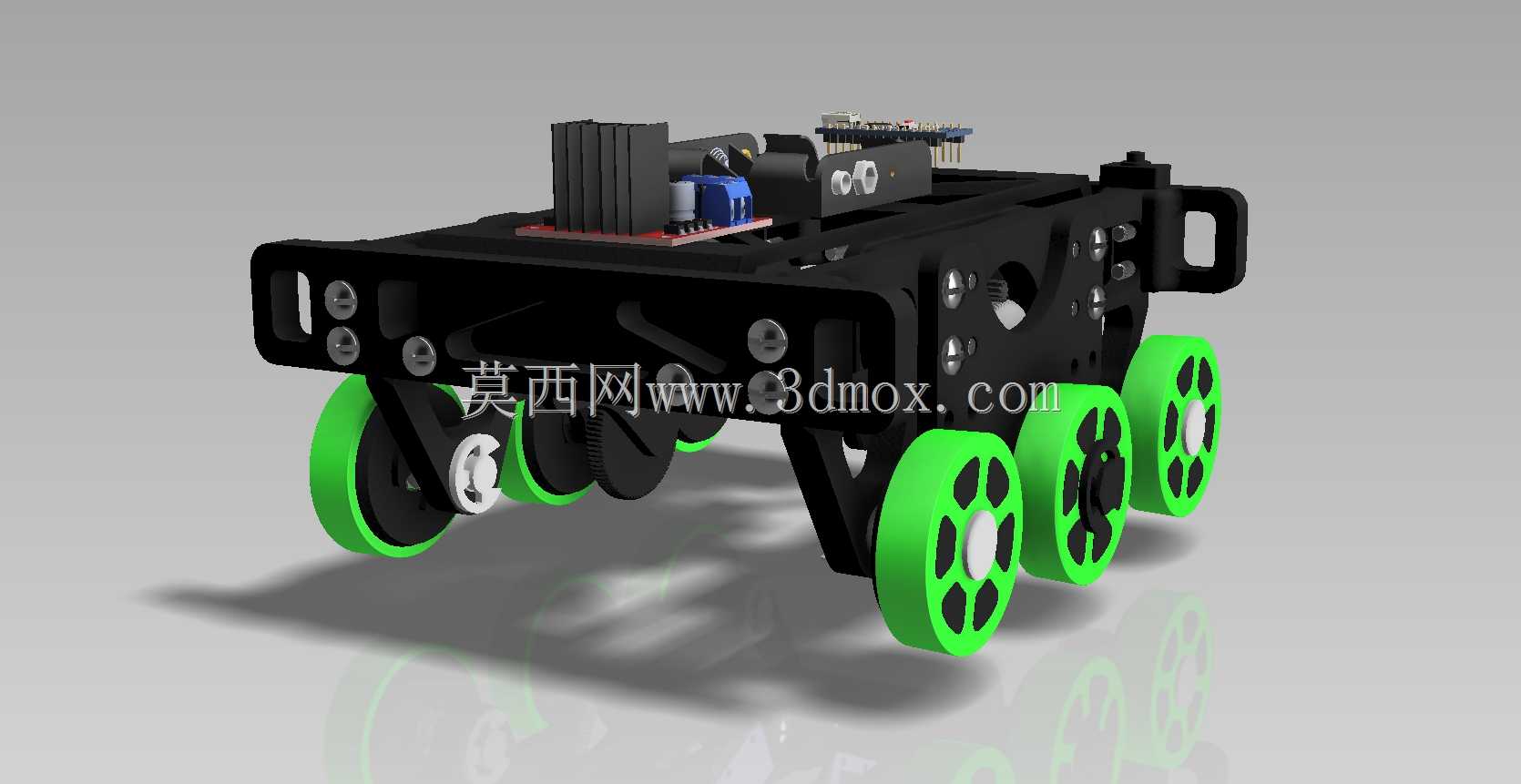

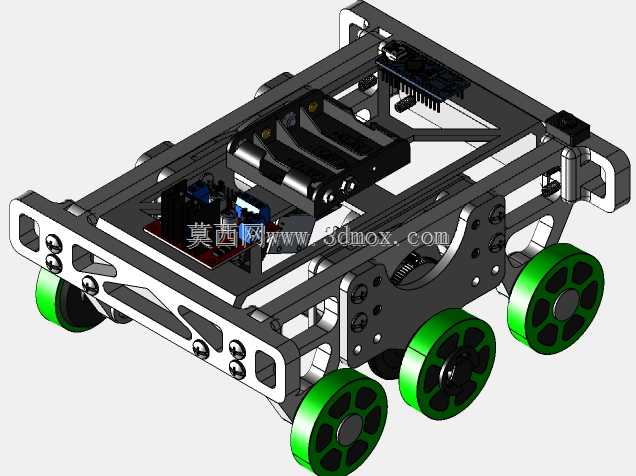

这款轮式微型移动载具，核心面向狭小空间内的巡检、轻载物料转运、教学实验验证场景设计，整体采用对称式多轮布局，六组轮系分别布置在底盘两侧，每侧三组轮沿前后方向排布，能在不增加整车宽度的前提下提升越障能力，过缝、跨越微小台阶时不会出现轮体悬空失速的问题，适配实验室桌面、设备夹层、管线排布密集的工业巡检通道这类通行空间受限的场景。底盘主体采用板材叠层装配结构，上层预留控制板、驱动模块的安装孔位，孔位按照常用开源控制板的安装间距做了通用化设计，不需要额外做转接件就能直接固定Arduino Nano控制板与L298电机驱动模块，接线空间预留充足，电源模块、信号接线的走线路径在结构设计时就做了避让，不会出现装配后线材挤压、干涉轮系运动的问题。轮体采用轮毂加外圈的分体结构，绿色轮毂做了镂空减重设计，在保证轮体结构强度的前提下降低了转动惯量，外圈采用柔性材质包裹，能在光滑地面、硬质铺装地面上提供足够的抓地力，同时减少行走过程中的振动传递到上层控制元件，避免振动导致的接线松动、元件移位问题。底盘前后端预留了功能扩展挂点，可以根据实际使用需求加装微型传感器、小型机械爪或者摄像模块，不需要对原有底盘结构做破坏性修改就能完成功能拓展。设计过程中优先考虑了装配便捷性，所有结构件的连接都采用标准紧固件，没有特殊定制的异形连接件，拆解维护时只需要常规内六角扳手就能完成全部拆装操作，轮系的支撑臂采用一体化折弯结构，和底盘主体的连接位置做了加强筋处理，长期行走不会出现支撑臂变形导致的轮体偏磨问题。整车的高度控制在较低区间，上层元件安装完成后整体重心偏低，高速转向、小半径回转时不会出现侧翻风险，轮距和轴距的比例经过反复调整，在保证转弯灵活性的同时兼顾了行走稳定性，最小转弯半径可以控制在自身长度的一半以内，能在狭窄的通道内完成原地转向、掉头操作。驱动模块的安装位置靠近动力输出端，电机接线长度可以控制在最短范围，减少信号干扰对电机控制精度的影响，电源模块的安装位做了隔离设计，避免电源工作时的发热影响控制板的运行稳定性。
