齿轮连杆式机器人夹持执行机构设计

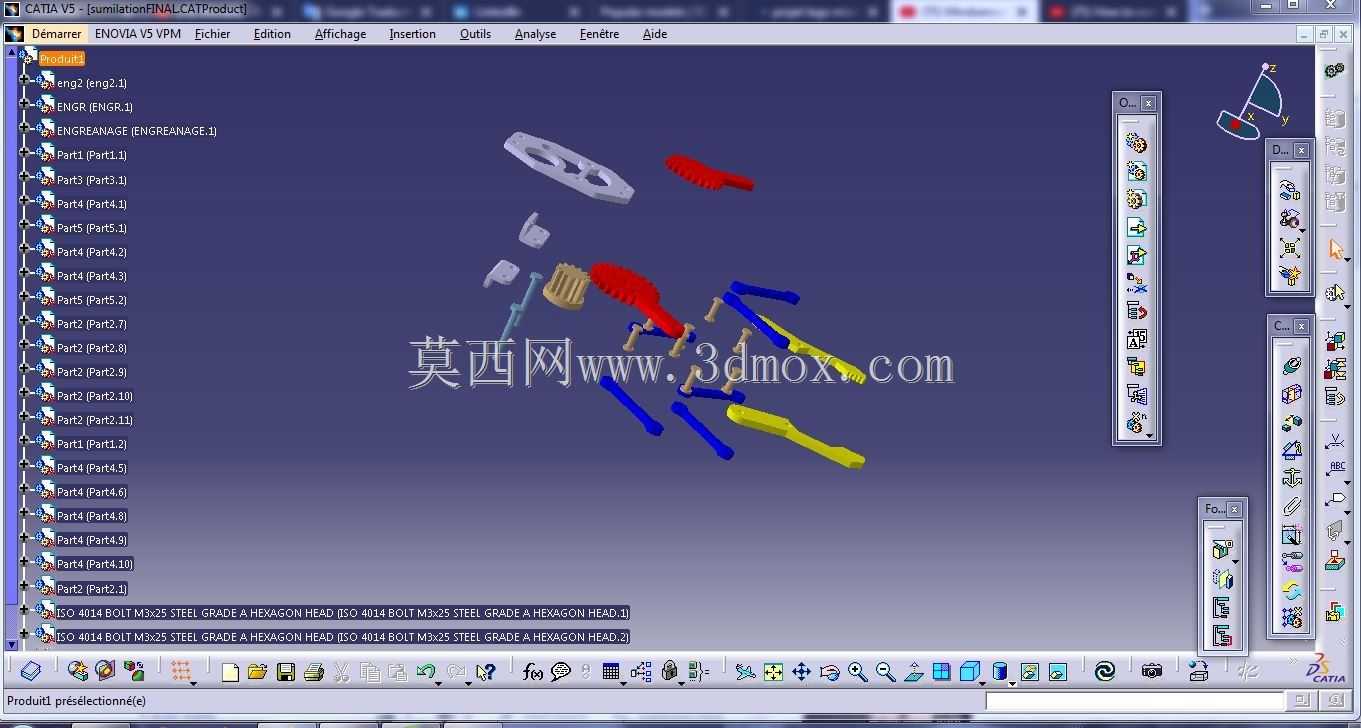

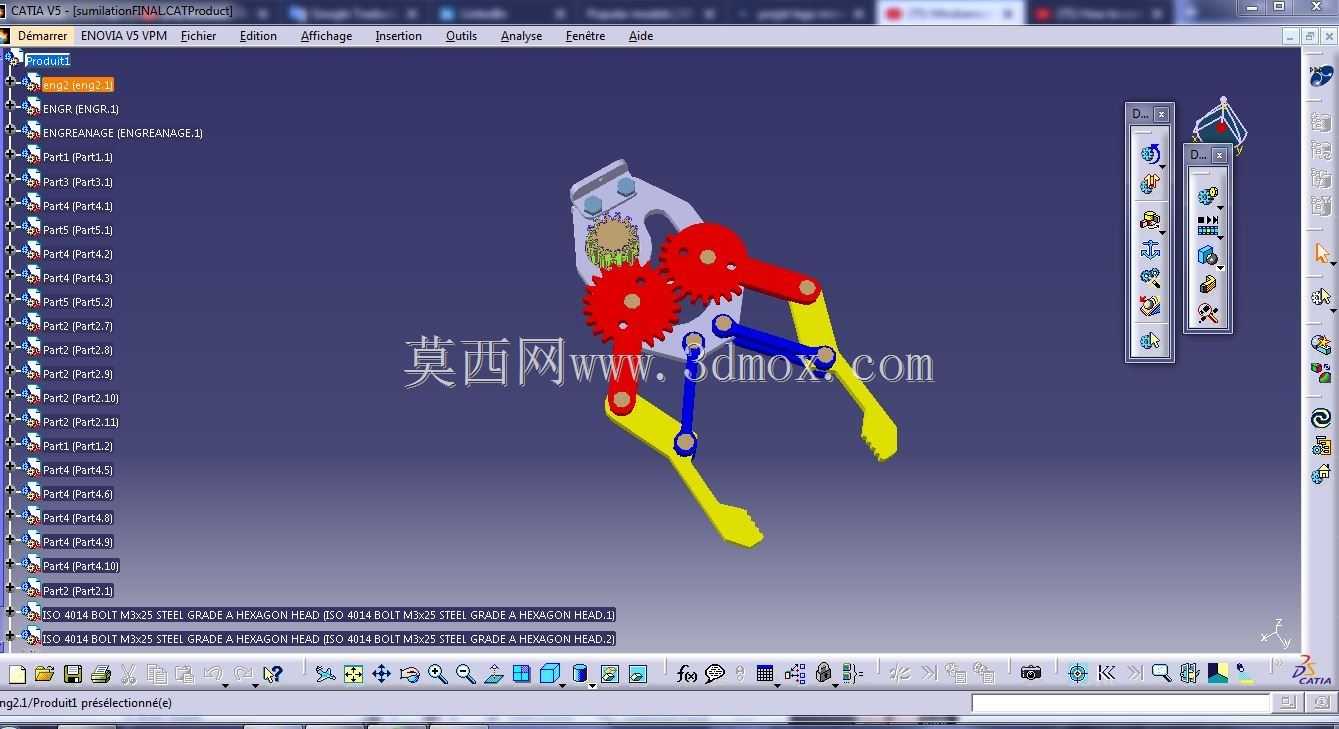

这款夹持执行机构主要面向工业自动化产线的工件抓取工位，适配轻载搬运、上下料、分拣等作业场景，可安装在多关节工业机器人末端法兰上，替代人工完成重复性的工件取放动作，降低人工操作的重复劳动强度，提升产线作业的一致性与稳定性。从结构设计逻辑来看，该机构采用齿轮啮合搭配多组连杆传动的方案，动力输入后通过主动齿轮带动两侧对称的从动齿轮同步转动，齿轮端的铰接点联动对应连杆组，最终驱动两个夹指完成同步开合动作，这种对称传动结构能保证两侧夹指的运动轨迹完全对称，夹持工件时受力均匀，不会出现偏载夹歪工件的情况。设计过程中重点考虑了传动路径的死点规避，在夹指闭合到最大夹持行程位置时，连杆与铰接点的位置刚好越过传动死点，即使动力端出现短暂失压，夹指也不会自行松脱，能保证夹持过程的安全性。夹指末端采用仿形指面设计，可根据被抓取工件的外形更换不同的指套，适配规则形状的小型五金件、塑料件、电子元器件等不同类型工件的抓取需求。安装边界方面，该夹持机构的主体安装法兰采用标准接口尺寸，可直接匹配主流六轴工业机器人、SCARA机器人的末端安装孔位，不需要额外设计转接法兰，整体结构的横向宽度控制在紧凑范围内，在狭窄的工装工位内也能完成伸入抓取动作，不会和周边的工装夹具、料架产生运动干涉。结构件的铰接位置均采用耐磨衬套设计，长期往复开合作业时能降低铰接处的磨损量，延长机构的维护周期，日常维护仅需定期在铰接点加注润滑脂即可，不需要复杂的拆解保养。传动齿轮采用等模数等齿数的配对设计，加工时可采用同一套加工参数完成两个从动齿轮的生产，降低零件加工的成本与备件管理难度，连杆组的杆件采用等强度设计，在保证结构刚性满足夹持力要求的前提下，尽可能去除多余材料，降低整体机构的重量，减少机器人末端的负载负担，提升机器人运动过程的响应速度。夹指的开合行程可通过调整连杆上的铰接孔位进行小范围调整，适配一定尺寸区间内的不同工件抓取，不需要整体更换整套机构，提升了机构的场景适配性。
