发那科710ic70工业六轴机械臂结构

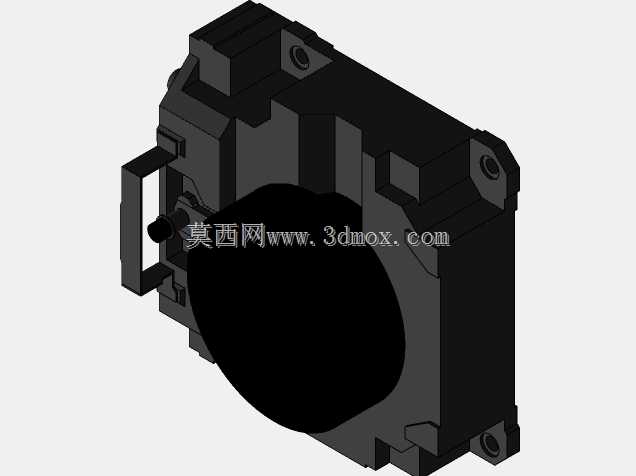

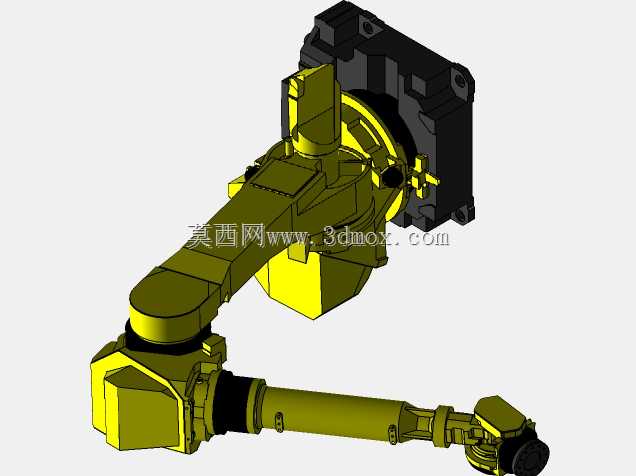

这款六轴关节式机械臂的结构设计，充分匹配中重载工位的作业需求，在汽车零部件焊接、重型工件码垛、机床上下料、大型构件打磨等场景中适配性极强。从结构布局来看，其底座采用大尺寸方形安装法兰设计，安装面预留多组均匀分布的螺栓孔位，可直接固定在车间钢制安装基座或者设备配套的行走轴滑台上，安装边界预留足够的管线排布空间，避免底座旋转过程中出现动力线缆、信号气管的拉扯磨损问题。

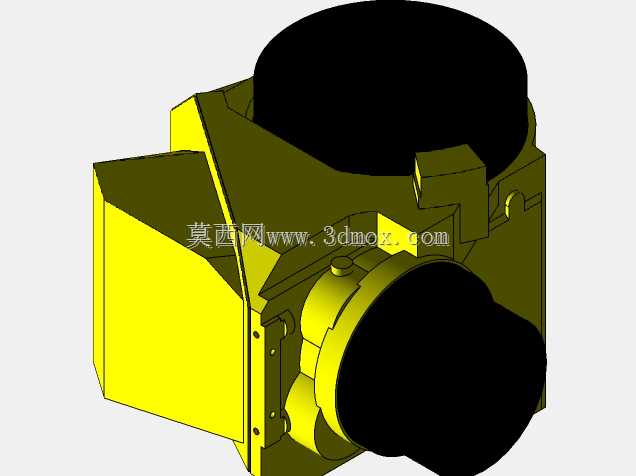

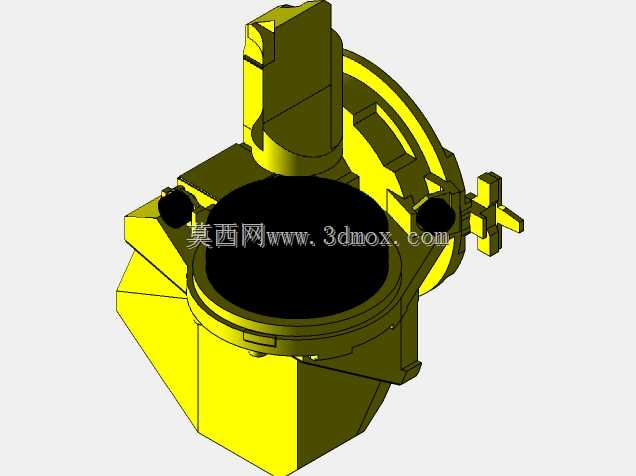

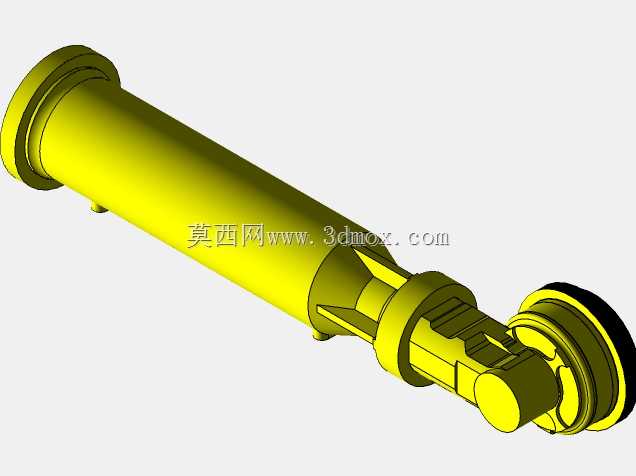

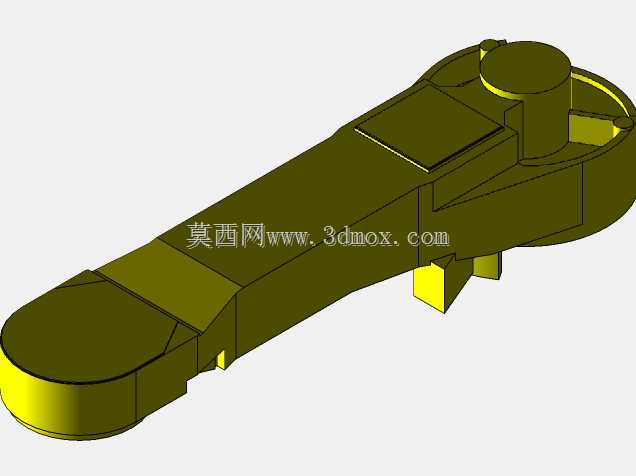

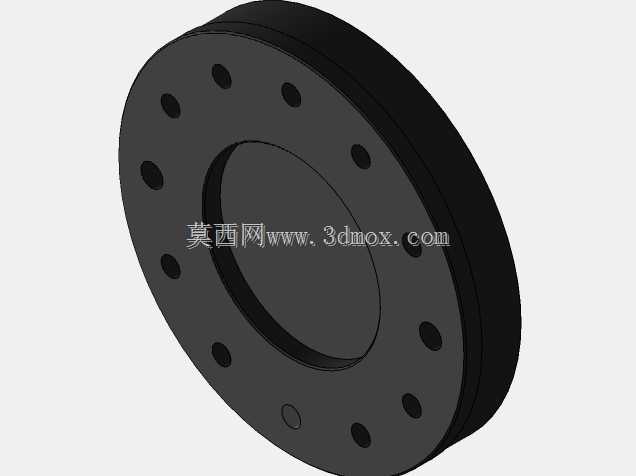

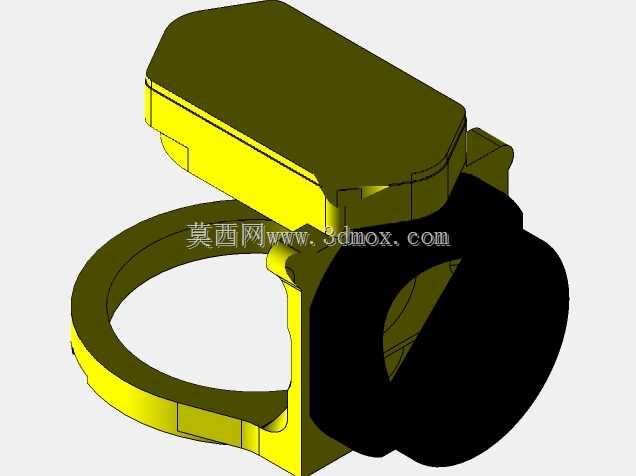

大臂与底座连接的J1关节采用大直径交叉滚子轴承支撑，配合高刚性的铸钢关节壳体，可承受大臂全伸展状态下的偏转载荷，不会出现长期运行后的关节下沉问题。J2关节的俯仰结构做了重心优化设计，将驱动电机与减速机构的重心尽量靠近关节回转中心，降低J1轴旋转时的转动惯量，提升高速启停状态下的运行稳定性。小臂部分采用等强度变截面设计，在保证整体刚性的前提下尽可能降低自身重量，末端J6法兰的负载冗余充足，可适配焊枪、夹爪、打磨头、真空吸盘等多种末端执行器，满足不同工序的作业需求。

从设计思路上看，该机械臂的各关节走线全部采用内部中空走线结构，所有动力线缆、编码器信号线都从关节内部的过线通道穿过，外部无裸露管线，既避免了车间作业环境中焊渣飞溅、切削液飞溅对管线的损伤，也减少了机械臂运动过程中的管线干涉风险。各关节的驱动单元采用伺服电机搭配高精度RV减速机的组合，关节处预留了编码器安装位与限位块安装槽，可根据实际工位需求设置软限位与硬限位双重保护，防止运行过程中出现超程碰撞。

在实际选型应用中，该款机械臂的臂展覆盖范围可满足常见中型工位的作业半径需求，底座安装尺寸、末端法兰的安装孔位都遵循通用工业机器人的接口标准，可直接适配市面上多数的快换装置、力控传感器等外围配件。其关节处的密封结构采用多层防尘密封圈设计，可适配焊接车间、机加工车间等多粉尘、多切削液的作业环境，降低日常维护的频次。结构建模过程中严格还原了各关节的运动行程与干涉边界，可直接用于产线布局的仿真验证，提前排查机械臂运行过程中与周边工装、工件的碰撞风险，为产线调试提供可靠的结构参考。
