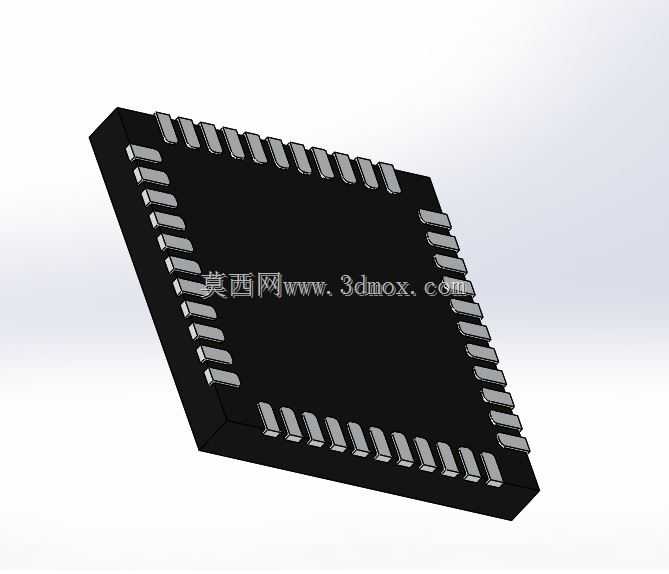

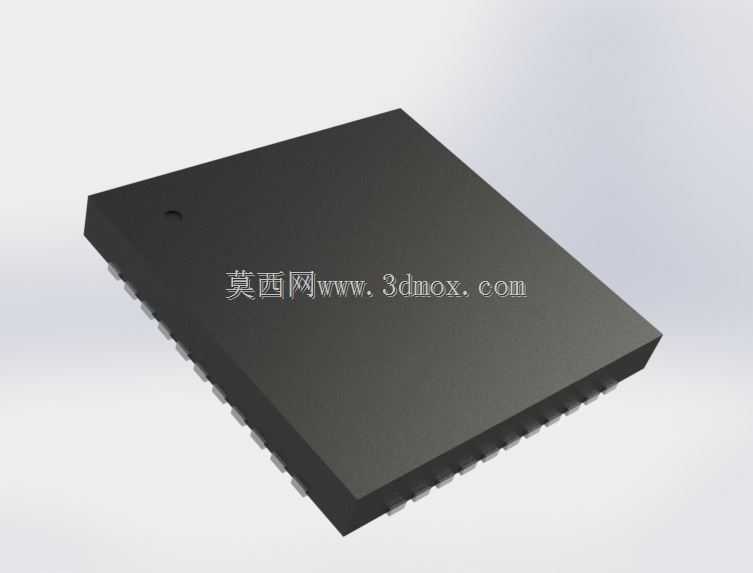

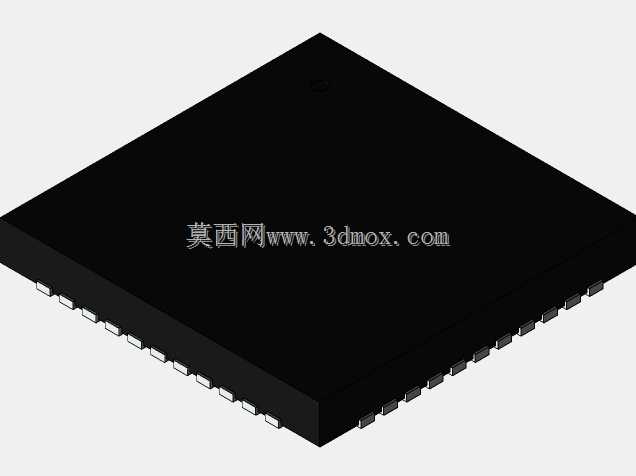

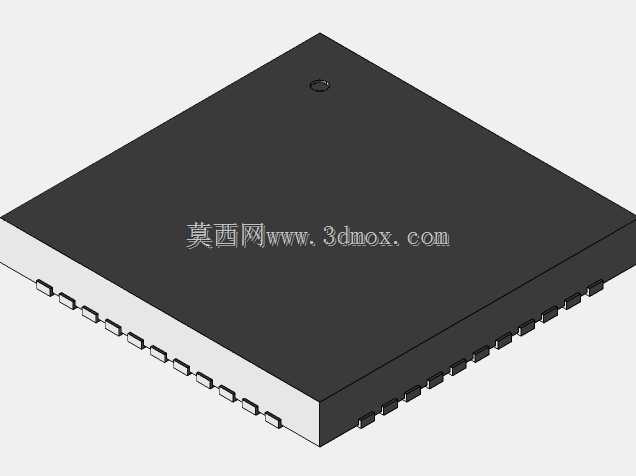

QFN44a封装Atmega32U4芯片三维结构

在嵌入式控制板卡的PCB布局阶段，QFN封装芯片的三维结构建模是结构干涉校验的核心环节，这款Atmega32U4 MU的QFN44a封装模型，完全贴合量产芯片的实际外形公差，可直接导入板卡装配环境完成空间校核。日常做小型智能硬件、可穿戴设备、自定义键盘主控板的结构设计时，经常会遇到芯片周边排布接插件、屏蔽罩、散热结构的场景，若仅依靠二维封装尺寸做布局，很容易忽略芯片本体厚度、引脚成型弧度带来的Z向空间冲突，比如屏蔽罩盖合时刮蹭芯片顶面、焊盘引脚与周边加固筋位干涉等问题，这类问题在打样阶段才发现的话，会直接拖慢项目迭代节奏，增加改板成本。这款模型在建模时严格遵循QFN封装的行业规范，本体的长宽尺寸完全匹配 datasheet 中的标称公差范围，引脚的伸出长度、焊盘接触段的厚度都按照实际SMT焊接后的成型状态做了还原，顶面的定位标记凹点也做了等比例复刻，方便在装配时核对芯片的摆放方向，避免出现贴装反向的低级错误。从安装边界来看，模型预留了芯片周边的工艺安全距离，在做板框布局时，可以直接参考模型的外轮廓划定器件禁布区，尤其是Z向高度上，模型还原了芯片塑封本体的实际厚度，设计屏蔽罩内腔高度时，直接在模型顶面预留0.2mm的安全间隙即可，不需要额外查找规格书核对厚度参数。做热仿真分析时，这款模型的塑封本体材质参数可以直接匹配常规环氧树脂塑封料的热导率，结合引脚的铜材属性，能快速模拟芯片满负载运行时的热量传导路径，评估板上散热铜皮的排布是否合理。不少刚接触硬件结构设计的工程师容易忽略QFN封装的底部散热焊盘结构，这款模型也完整还原了底部中央的裸露散热焊盘结构，在做PCB设计时可以同步对齐散热过孔的排布，避免结构模型与PCB封装出现不匹配的问题。在做整机装配的干涉检查时，导入该模型后可以直观看到芯片与周边壳体、排线、固定柱的空间位置关系，比如当板卡采用卧式安装贴靠壳体内壁时，能快速核算芯片顶面到壳体内壁的间隙是否满足绝缘安全要求，是否需要在对应位置增加绝缘片避让。不同于简化的方块式芯片模型，这款模型对引脚的细节做了精细化处理，每一个侧出引脚的弧度、厚度都和实际量产芯片一致，在做SMT焊盘的钢网开模参考时，也能辅助核对钢网开口与引脚的对应位置，减少连锡、虚焊的工艺风险。
