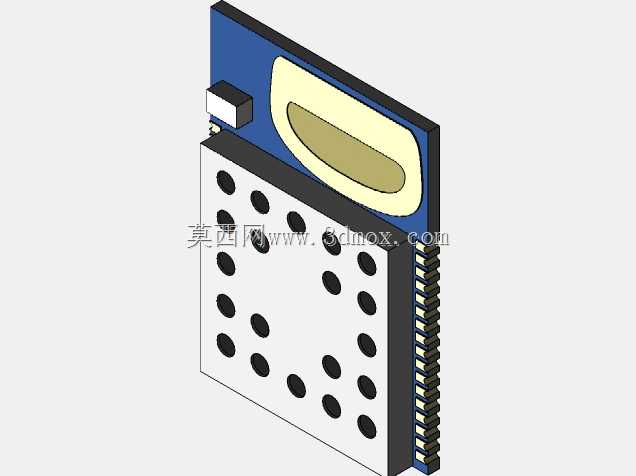

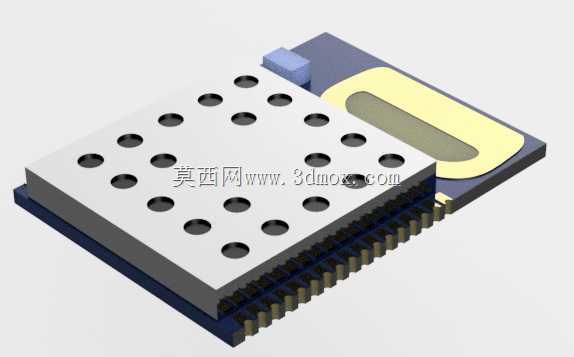

超宽带定位模块DWM1001三维结构设计

在室内高精度定位场景的硬件选型与结构适配工作中，DWM1001这类超宽带定位模组的三维结构数据，是做集成化终端设计时绕不开的核心参考。不同于普通消费级通信模组，该模组的核心应用场景覆盖工业厂区人员定位、仓储物流资产追踪、隧道施工人员安全定位、无人机室内定高悬停、AGV小车路径导航等对厘米级测距精度有硬性要求的领域，做结构集成时不能只看引脚定义，必须把模组本身的物理边界、周边器件的避让空间全部核算清楚，否则很容易出现射频遮挡、安装干涉的问题。从实际功能特性来看，该模组集成了UWB收发链路、板载天线以及必要的射频匹配电路，不需要额外外接复杂的射频前端就能实现双向测距、到达时间差定位等核心功能，做终端设计时可以大幅缩减射频部分的调试周期，但对应的结构设计要求也更明确——模组上的板载天线区域必须做净空处理，不能有金属件覆盖，也不能紧贴电池、金属屏蔽罩这类会干扰信号的部件，这部分的边界要求在三维结构里有明确的体现，设计时可以直接提取天线区域的轮廓做安装位的避让参考。从设计思路上还原的话，这款模组采用了表贴式邮票孔引脚设计，整体布局把射频部分和数字电路部分做了物理分区，顶部的金属屏蔽罩覆盖了核心射频与处理芯片区域，既可以屏蔽外界电磁干扰，也能避免自身射频信号对板上其他电路造成串扰，屏蔽罩表面的阵列开孔并非装饰结构，是兼顾屏蔽效能与焊接时排气需求的工艺设计，做回流焊接的时候可以避免屏蔽罩内部因为空气受热膨胀导致虚焊、脱落的问题。模组侧边的板载天线采用了特定的辐射图案设计，对应的三维结构里明确标注了天线的辐射方向与净空要求，做集成外壳设计时，天线对应的外壳区域不能做金属镀层，也不能贴金属铭牌，尽量选用低介电常数的塑料材质，减少对信号增益的损耗。从安装边界来看，这款模组的整体厚度包含屏蔽罩与板厚的总尺寸有明确的数值，邮票孔引脚的焊盘尺寸、引脚间距都符合标准表贴封装的设计规范，做PCB封装设计时可以直接提取三维模型里的引脚坐标生成封装，不需要反复核对 datasheet 里的二维尺寸，能有效减少封装绘制错误导致的焊接不良问题。做整机堆叠设计时，还要注意模组下方的PCB区域尽量不要布置高频信号线、强电走线，避免耦合干扰影响定位精度，模组的安装定位孔位置在三维模型里也有明确的标识，如果需要采用螺丝加固的安装方式，要注意螺丝不能超出模组的本体边界，螺丝材质优先选用非金属螺丝，避免金属螺丝靠近天线区域影响信号。另外，模组上的独立贴片元件的高度都低于屏蔽罩的顶面高度，做堆叠时只要保证屏蔽罩上方留有0.5mm以上的安全间隙，就不会出现元件被压损的问题，这个间隙数值也是实际量产项目里反复验证过的安全值，既不会浪费整机的厚度空间，也能避免组装公差带来的压件风险。
