Moxa TCC-80I串口信号转换器结构设计

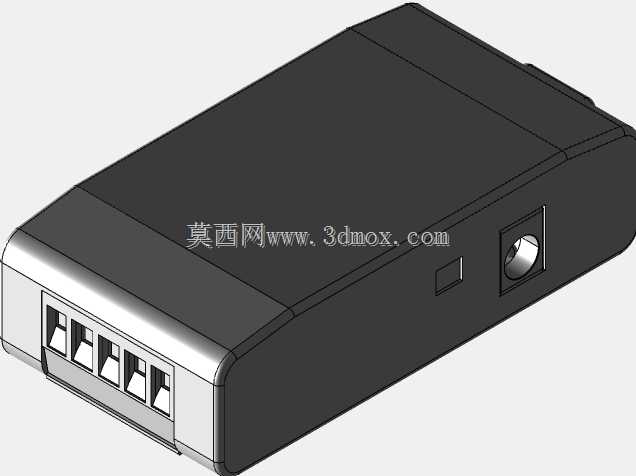

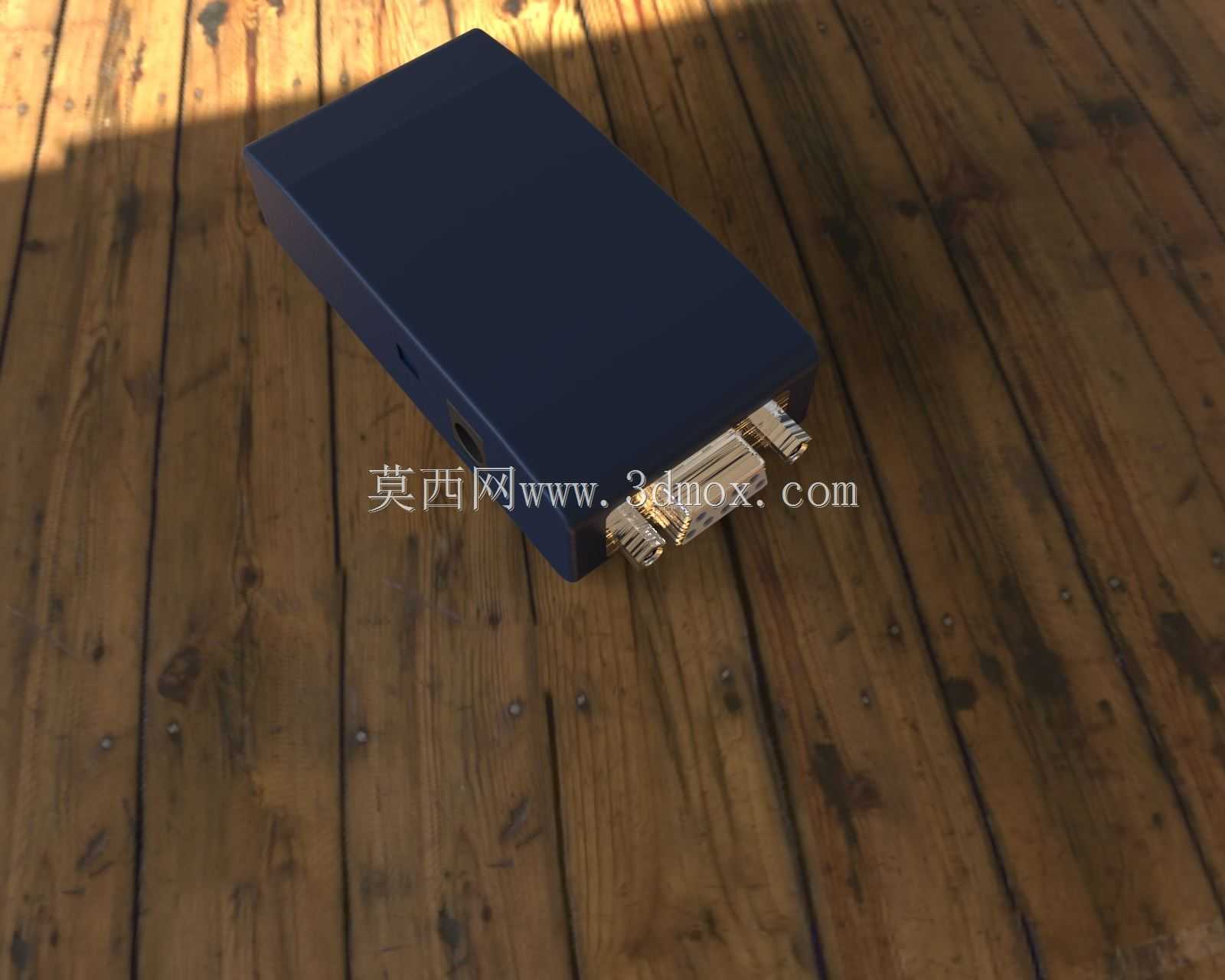

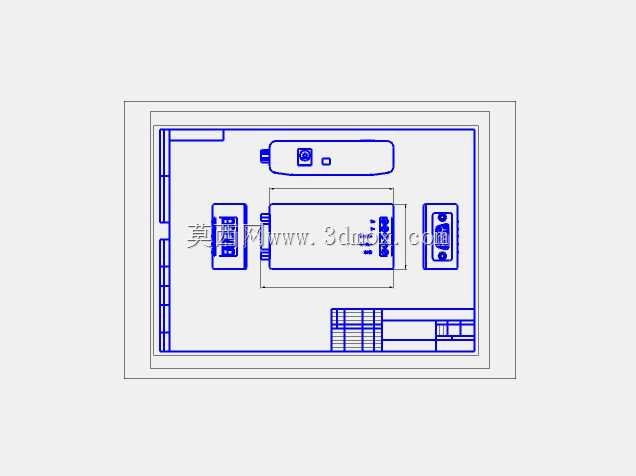

在工业现场通讯链路搭建场景中，不同串口标准的设备互联一直是现场布线的常见痛点，早期工控设备多采用RS-232接口实现短距离点对点通讯，而分布式采集终端、现场仪表往往采用抗干扰能力更强、传输距离更远的RS-422或RS-485接口，两类接口的电平标准、接线逻辑、传输特性存在本质差异，直接接线无法完成通讯，甚至可能因电平不匹配损坏设备端口，这类端口供电的隔离型串口转换器就是为解决该类互联需求设计的。从结构设计角度看，这款转换器采用紧凑的长方体塑壳封装，外壳做哑光磨砂处理，避免现场积灰后留下明显污渍，壳体边缘做小圆弧过渡，没有尖锐棱角，既方便在狭窄的电控柜内排布安装，也能避免安装时划伤操作人员手部。设备一端配置标准D-SUB 9针公头连接器，可直接插接在工控机、串口服务器的RS-232端口上，无需额外转接线缆，另一端预留接线端子区域，方便接入现场的RS-422/485总线线缆，侧面预留DC电源插座，适配5.5mm×2.1mm规格的通用直流电源插头，当端口取电功率不足时可外接电源补充供电，整体重量控制在50克左右，无论是直接插接在设备端口上，还是通过DIN导轨卡扣固定在柜内导轨上，都不会因自重导致接口松动。功能层面，这款转换器可实现RS-232与RS-422/485之间的双向信号转换，支持半双工2线RS-485和全双工4线RS-422两种接线模式，无需外部供电时可直接通过RS-232端口的信号线取电工作，简化现场布线的电源配置需求。电路设计上集成了2.5kV端口隔离防护，可阻断现场总线与本地设备之间的地环路电流，避免工业现场的浪涌、共模干扰串入后端精密设备，同时端口搭载15kV ESD防护电路，可抵御静电放电对通讯芯片的冲击，提升复杂电磁环境下的工作稳定性。针对RS-485通讯的方向控制问题，这款转换器采用自动数据流向控制设计，无需额外的方向控制信号，当检测到RS-232端有发送数据输出时，自动启用RS-485驱动器完成信号发送，发送结束后自动切换为接收状态，无需上位机编程控制传输方向，降低了现场调试的复杂度。壳体上预留的LED电源指示灯开孔，可在设备正常获取工作电源时点亮，方便现场运维人员快速排查设备供电故障，无需借助万用表测量端口电压，提升故障排查效率。在安装边界上，这款转换器的外形尺寸适配标准DIN导轨安装配件的安装孔位，也可通过背胶直接粘贴在电控柜内壁，插接在设备端口时，突出设备表面的长度控制在合理范围，不会遮挡相邻的其他接口，适合在高密度端口的工控设备上使用，满足工业现场紧凑安装的空间要求。
