双叶爱好舵机结构设计方案

项目分类:3D模型 发布时间:2021-09-27 ID:289041
  • 双叶爱好舵机结构设计方案
  • 双叶爱好舵机结构设计方案

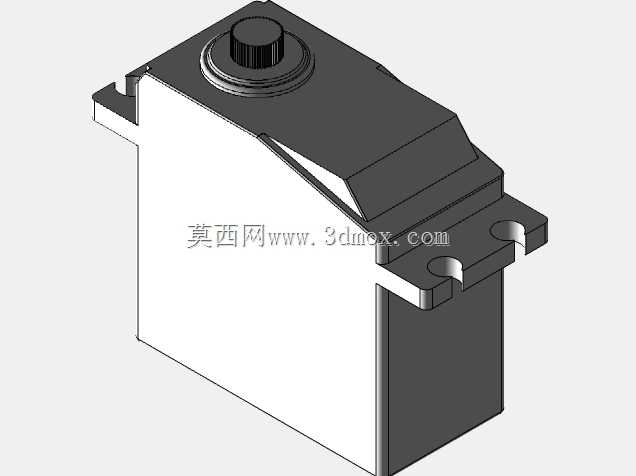

在航模、小型机器人关节、遥控车转向机构这类需要精准角度控制的场景里,这类舵机是最常用的执行部件,它不需要额外搭建复杂的减速反馈回路,就能直接输出指定角度的扭矩,适配很多轻量化的运动控制需求。从结构设计来看,这款舵机采用分体式外壳布局,上盖为深色硬质塑壳,下壳体为浅色绝缘材质,顶部凸起的输出轴端做了多层环形台阶结构,既可以适配不同规格的舵盘安装,也能在轴转动时减少壳体与外接连接件的摩擦干涉。两侧伸出的安装耳是设计里很关键的部分,耳片上开有同轴的圆形安装孔,安装时可以直接穿入螺丝固定在设备的安装平面上,耳片的厚度做了加强处理,避免舵机输出大扭矩时安装位出现形变断裂。输出轴的位置做了偏心布局?不对,仔细看结构,输出轴位于壳体顶部靠近一侧的位置,这样的设计可以让舵机在安装到窄小空间时,输出端的连接摆臂不会和壳体边缘产生运动干涉,摆臂的转动范围覆盖常用的0-180度区间,满足绝大多数遥控模型的动作需求。壳体侧面的棱角做了小角度的斜切过渡,一方面是注塑成型时方便脱模,另一方面也能减少安装时棱角对布线的剐蹭,内部的减速齿轮组、电位器反馈组件、驱动电路板都被上下壳体完全包裹,仅在输出轴位置留有转动间隙,能阻挡日常使用中的灰尘、少量飞溅的水渍进入内部,延长组件使用寿命。在实际选型适配时,需要注意安装耳的孔位间距,这个尺寸直接决定了舵机能不能直接替换原有设备上的同规格部件,输出轴的齿形参数也要和配套舵盘匹配,不然会出现安装打滑、角度控制不准的问题。这类舵机的内部减速组多采用尼龙或者金属齿轮,不同材质对应不同的扭矩输出等级,外壳的尺寸边界要提前和安装腔的空间做校核,尤其是顶部输出轴的凸起高度,要保证安装后舵机上盖和设备盖板之间留有足够的转动间隙,不会出现顶壳的情况。从结构建模的角度来说,这款模型还原了舵机的所有外部安装特征,包括安装耳的孔位倒角、输出轴的齿形轮廓、壳体的合模线位置,在做整机装配设计时,可以直接把这个模型导入装配体,做安装干涉检查、连接摆臂的运动仿真,不需要再手动测绘外部尺寸,能节省不少前期设计的时间。很多新手在做小型机器人关节设计时,容易忽略舵机出线端的位置,这款舵机的出线端位于壳体尾部,布线时可以顺着安装支架的走线槽布置,不会和转动的摆臂产生缠绕,壳体尾部的出线口做了圆角过渡,也能避免长期弯折导致的线皮破损。
