10毫米规格角度电位计精密结构设计

在工业控制、消费电子、汽车电控等诸多领域，角度位置反馈都是闭环控制链路里不可或缺的环节，这款10毫米直径的角度电位计，正是针对紧凑安装空间下的角度检测需求开发的元件级结构方案。从实际选型适配的角度看，这类电位计常被用于电动执行器的开度反馈、家电旋钮的档位识别、小型云台的转角检测、工业操纵杆的位置信号输出等场景，相比非接触式的角度传感方案，接触式电位计的信号输出线性度更易校准，外围电路无需额外信号调理，整体方案成本更可控，适合大批量量产的民用及工业级设备使用。

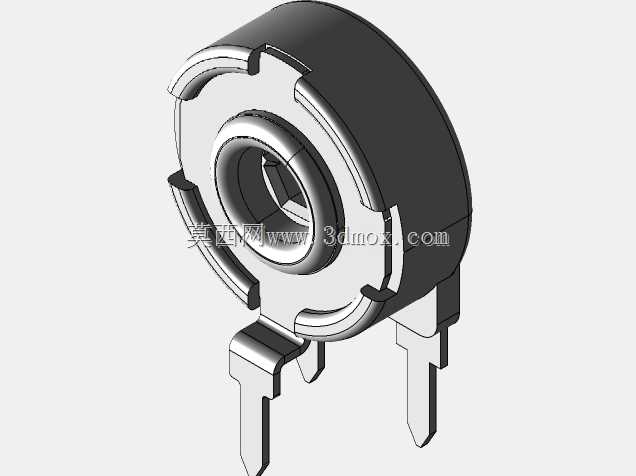

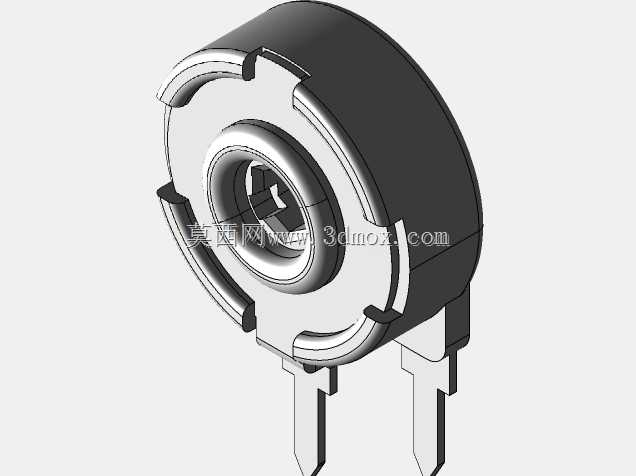

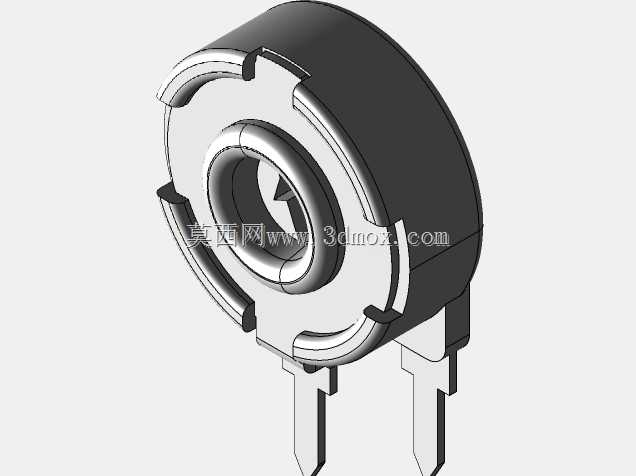

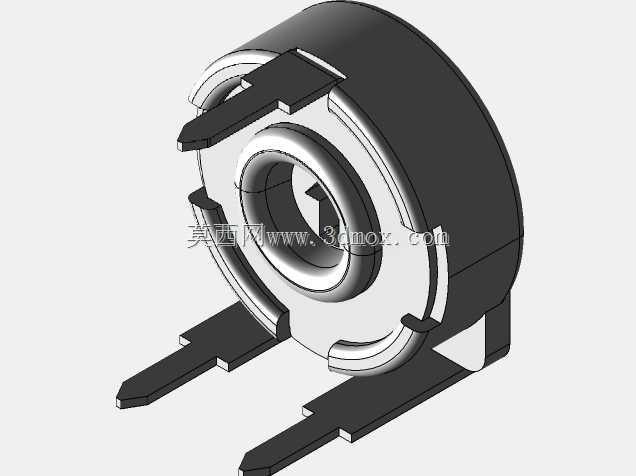

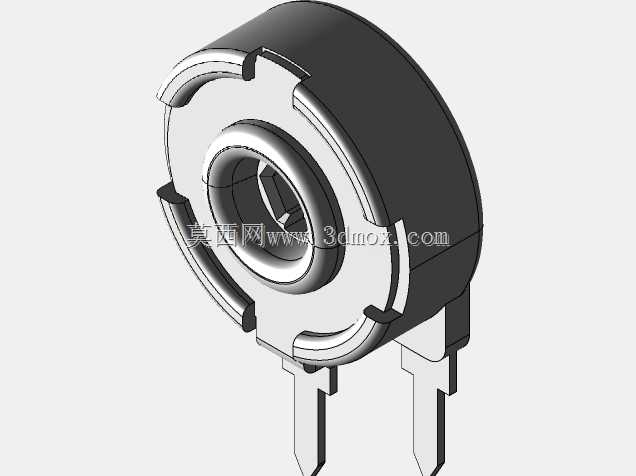

从结构设计思路来看，这款电位计采用了圆盘式主体布局，主体外径严格控制在10毫米级别，外壳采用绝缘塑封结构包裹内部电阻基片，既可以隔绝外界粉尘、潮气对内部碳膜层的侵蚀，也能为内部转动结构提供稳定的支撑基准。正面的十字槽调节端适配标准螺丝刀调校，也可配套对应的旋钮帽实现手动调节功能，调节端与内部转轴采用过盈配合结构，避免长期转动后出现打滑空程，保证角度信号输出的同步性。底部引出的两个直插式引脚，既可以直接插入PCB板进行波峰焊固定，也可以通过接插件进行引线连接，引脚的间距、伸出长度都经过适配常规PCB布线的设计，不会出现安装时与周边元件干涉的问题。

在安装边界的设计上，这款电位计的外壳预留了三个对称分布的定位凸耳，安装时既可以通过凸耳卡入设备壳体的预设卡槽实现免螺丝快速固定，也可以通过凸耳上的定位点配合胶水粘接固定，不需要额外设计复杂的固定压片结构，能最大程度压缩安装占用的空间。转动行程覆盖常规的有效转角范围，内部的电阻基片采用均匀碳膜印刷工艺，转动阻尼经过调校，既不会因为阻尼过小导致受震动后角度偏移，也不会因为阻尼过大导致调节卡顿，在-40℃到125℃的常规工作温度区间内，阻尼特性不会出现明显劣化，能适配多数户外及工业场景的温度环境。

从建模细节来看，整个结构还原了电位计的所有装配特征，包括外壳的分模线、引脚的折弯圆角、调节槽的倒角、内部转轴的配合台阶，在进行设备整体装配校验时，可以直接导入装配体检查安装间隙，避免出现PCB开孔位置偏差、旋钮调节行程与周边结构干涉、引脚长度不足无法透板焊接等常见的设计问题，对于需要选用小型角度电位计的结构设计人员来说，能大幅缩短选型校验的周期，减少打样阶段的结构修改次数。
