PT15角度电位计结构设计

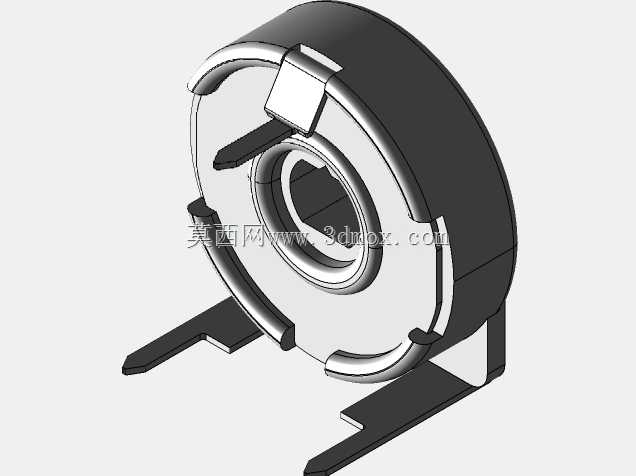

在工业控制与消费电子的角度反馈环节中，这类15mm规格的角度电位计是十分常见的位置反馈元件，不少小型设备的转角检测、位置校准都会用到这类元件。从结构设计来看，这款电位计采用中空轴式的环形主体结构，主体外径适配15mm的安装尺寸，预留的中空通孔可以直接穿过设备的转轴，不需要额外设计联轴器转接，能大幅压缩安装占用的轴向空间，对于内部布局紧凑的小型控制设备、手持调节装置来说，这种结构能有效降低整体的结构堆叠难度。

安装方式上同时支持水平安装与垂直调整两种形式，底部的两个固定插脚既可以作为电气连接引脚，也能在PCB板焊接时起到定位固定的作用，侧边的定位卡扣可以卡在设备壳体的预留卡槽内，避免电位计主体随转轴转动导致检测基准偏移。实际使用时，电位计的转动部分与被测转轴同步转动，内部的电阻体随转角变化输出对应线性的电压信号，控制系统可以直接采集该信号换算得到当前的转轴角度，不需要额外的信号转换电路，适配绝大多数通用型模拟量采集端口。

设计建模过程中，需要重点关注几个安装边界尺寸：首先是主体的环形厚度，要匹配设备壳体的安装槽深度，避免装配后出现凸起或者间隙过大的问题；其次是固定引脚的间距与伸出长度，要对应PCB板上的焊盘孔位，保证焊接后引脚不会与板上其他元件产生干涉；另外转动内圈的孔径公差需要控制在合理范围，既要保证转轴能顺利穿入，也要避免间隙过大导致转动时出现偏心，影响角度检测的线性精度。这类电位计的阻尼力矩设计也经过适配，转动时的阻力均匀，不会出现卡顿或者过松的情况，既能保证手动调节时的手感，也能在设备振动环境下避免转轴自行偏移导致检测值漂移。在自动化设备的小型调节机构、家电的旋钮控制模块、仪器仪表的指针转角反馈场景中，这类电位计都能稳定发挥作用，建模时还原的卡扣、引脚、环形槽等细节，都可以直接用于设备的装配干涉检查，不需要二次测绘修正。
