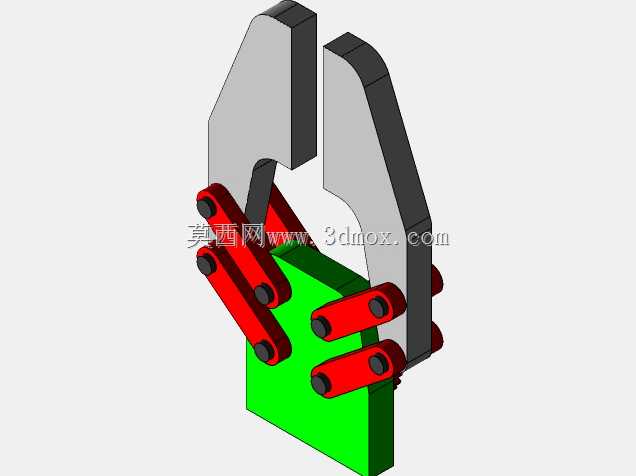

这类双爪夹持结构常配套在小型自动化分拣工位、流水线上下料单元末端,也可集成在桌面级教学实验机械臂末端,针对规则块状、轴类小尺寸工件完成抓取、移位、转序动作,相比气动夹爪无需额外布设气路,纯机械联动的结构在教学演示、低速轻载搬运场景下稳定性更优,也能避免气源波动带来的夹持力不稳问题。从结构设计逻辑来看,该夹持机构采用对称双齿轮啮合作为动力同步核心,两个齿轮分别铰接对应侧的红色导杆组件,导杆末端连接灰色夹爪臂,当动力输入带动其中一个齿轮转动时,啮合的另一侧齿轮会同步反向转动,带动两侧导杆做对称开合动作,保证两个夹爪的运动行程完全同步,不会出现单侧偏摆导致的工件夹偏、脱落问题。夹爪臂采用L型弯折结构,夹持接触面做了平直处理,针对方形、矩形工件的侧面夹持贴合度更好,导杆与夹爪、底座的铰接点都做了同轴度约束,运动过程中各铰接副的间隙控制在小间隙配合范围,避免开合过程中出现卡滞、窜动。底座部分为方形安装基体,底部预留了标准安装孔位,可直接固定在直线滑台滑块、机械臂末端法兰或者固定工作台面上,安装边界的孔位间距适配常规小型自动化模组的安装尺寸,不需要额外做转接板就能完成装配。夹爪的开合行程覆盖常见小型工件的尺寸范围,夹持力可通过输入端的输入扭矩调整,轻载工况下不会夹伤工件表面,导杆的多连杆结构在夹爪闭合到夹持位置时具备一定的自锁特性,即便输入端动力短暂中断,夹爪也不会自行松脱导致工件掉落。整体结构没有复杂的异形曲面,所有零部件都可采用常规机加工方式制作,齿轮为标准直齿圆柱齿轮,加工难度低,铰接销轴采用标准圆柱销即可,后期维护更换配件的成本很低,适合作为小型自动化设备的末端执行部件,也可作为机械原理教学的演示模型,直观展示齿轮联动、连杆传动的运动过程。
- 上一篇:GT2铝制同步带夹紧固定连接件
- 下一篇:带安装底座的万向钢球支撑轮结构
- 全部评论(0)
- 模板大小 1.44 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 通用机械零部件
