植保无人机用外转子无刷动力电机结构

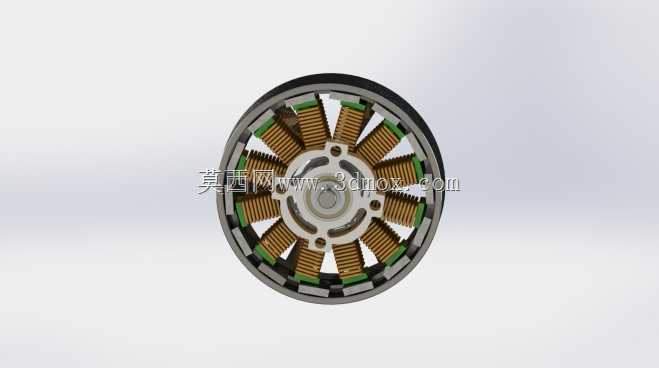

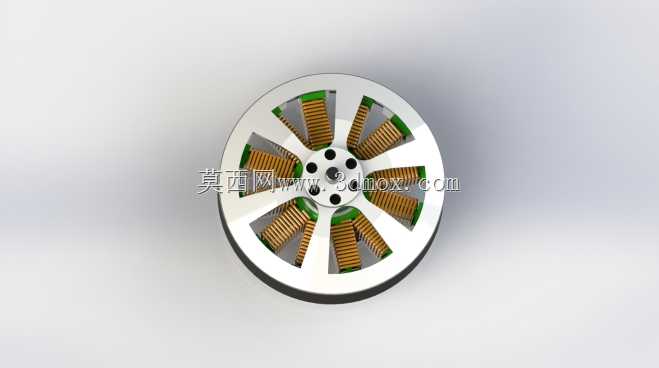

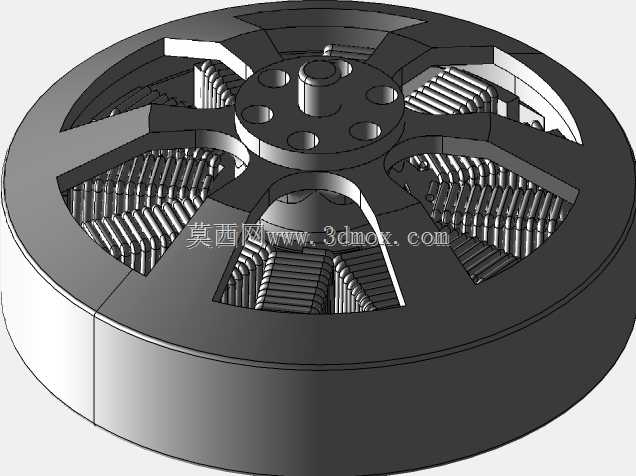

这款外转子无刷动力部件，主要面向植保类低空无人作业飞行器的动力输出场景设计，也可适配同载荷级别的航模、小型低空巡检旋翼设备使用。在实际作业场景中，植保无人机需要在携带药箱、喷施系统的全负载状态下完成稳定悬停、匀速巡航、突发风扰下的姿态调整，这就要求动力单元具备足够的扭矩输出冗余，同时尽可能降低自身重量，提升整机续航表现。从结构设计逻辑来看，该电机采用外转子布局，转子外壳直接集成磁钢安装位，工作时转子外壳随输出轴同步转动，可直接与螺旋桨安装座对接，省去了额外的传动连接结构，既降低了动力传递过程中的损耗，也减少了整机的装配零件数量，降低后期维护的复杂度。定子部分采用多槽集中绕组布局，绕组排布紧密，槽满率控制在合理区间，既保证了铜线的有效填充量，提升电流转化为扭矩的效率，也预留了足够的散热间隙，避免长时间大负载工作时绕组积热导致的性能衰减。定子铁芯采用叠压硅钢片结构，可有效降低交变磁场下的涡流损耗，提升电机在持续工作状态下的运行稳定性。从安装边界来看，电机中心设置有贯穿式安装轴孔，定子基座预留了周向均布的安装固定孔位，可直接与无人机机臂端的电机安装座通过紧固件锁紧，安装孔的位置公差适配主流植保无人机的机臂安装标准，无需额外制作转接件即可完成装配。转子端的输出端面设置有对应螺旋桨安装的定位孔与锁紧位，可适配同规格的多旋翼螺旋桨，安装时可通过定位孔快速完成桨叶的同轴度校准，避免高速转动时出现动平衡偏差导致的整机振动。在功能特性上，该结构的电机具备较宽的高效工作区间，在悬停工况的中等转速区间可保持较高的转换效率，在应对突加负载、姿态快速调整的高转速大扭矩输出场景时，也能保持输出扭矩的线性度，不会出现动力输出陡变导致的飞行姿态失控。设计过程中针对植保作业的高粉尘、高湿度场景做了结构适配，绕组部分做了绝缘浸漆处理，转子与定子的配合间隙控制在合理范围，既避免转动过程中出现扫膛故障，也能减少田间作业时的粉尘、药雾进入电机内部的概率，提升部件在复杂作业环境下的使用寿命。整体结构没有冗余的装饰性设计，所有结构特征都服务于动力输出、安装固定、散热防护的实际功能需求，部件的径向尺寸与轴向厚度都经过优化，在保证扭矩输出能力的前提下尽可能压缩了自身的体积与重量，适配多旋翼植保无人机对动力部件的轻量化要求。
