Nema23规格步进电机结构三维建模

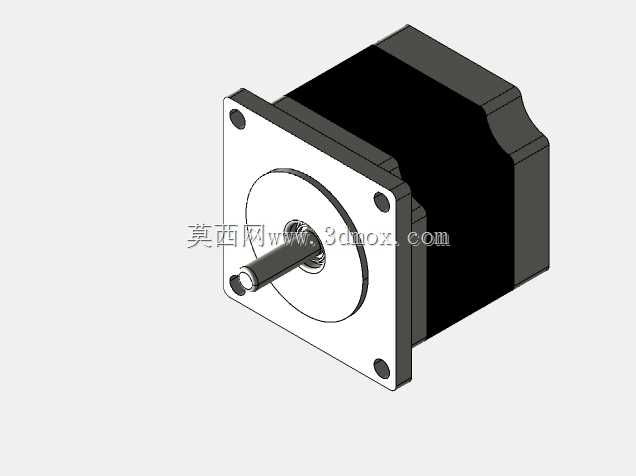

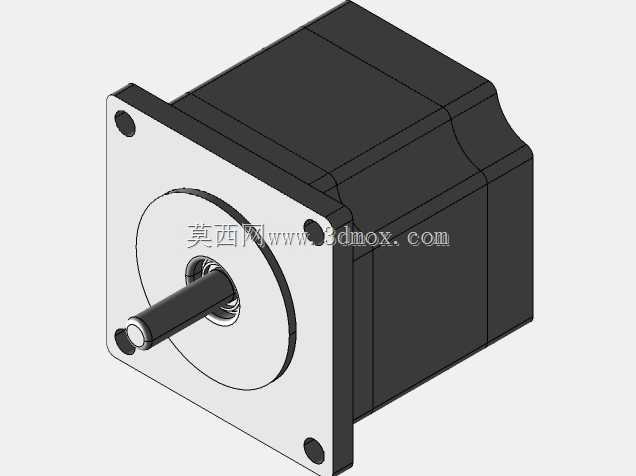

这款Nema23规格的步进电机，是自动化传动场景里应用极广的开环执行部件，在桌面级数控设备、小型传送带模组、3D打印设备运动轴、点胶机位移平台这类对定位精度有稳定要求的场景中，常作为核心动力输出单元使用。不同于伺服电机的闭环反馈结构，这类步进电机依靠脉冲信号转换为固定步距角的角位移输出，无需额外的编码器反馈即可实现低成本的位置控制，在低速大扭矩输出的工况下优势明显，适配多数中低负载的直线或旋转运动需求。从建模的结构细节来看，前端盖采用方形安装法兰设计，四个安装孔位严格遵循Nema23标准的安装间距，安装面的止口尺寸做了精准还原，能够直接与标准规格的电机支座、联轴器安装座完成适配，无需额外做转接结构设计。输出轴为单出轴D型切削结构，轴径、轴伸长度都匹配常规的联轴器锁紧尺寸，轴端的中心孔细节也做了还原，方便安装时的定位与顶丝锁紧，避免传动过程中出现轴与联轴器打滑的问题。机身部分的定子壳体采用拉伸铝型材结构，表面的散热筋纹理做了写实还原，实际应用中这部分结构承担电机运行时的散热功能，长时间持续运行时能够通过增大散热面积降低绕组温升，避免电机出现过热退磁的问题。尾部的出线端做了出线护套与引线的结构还原，还原了实际产品中引线从端盖侧方引出的布局，在做设备整体布线设计时，可以直接参考该出线位置预留走线空间，避免出现线缆与周边运动部件干涉的问题。建模过程中对各部件的装配边界做了严格校验，前端盖与定子壳体的配合止口、后端盖的密封槽、转子与定子的气隙间隙都按照实际产品的装配公差做了还原，既保证了外观结构的写实度，也能直接用于设备整体装配时的干涉检查，结构设计人员在做设备选型验证时，可以直接将该模型导入装配体，核对安装空间、连接尺寸是否匹配设计需求，省去自行测绘建模的时间成本。这类步进电机的安装法兰边长为57mm左右，是57系列步进电机的标准安装规格，机身长度对应不同的扭矩参数，该模型还原的机身长度适配中等扭矩输出的型号，能够满足多数常规负载的驱动需求，在做小型自动化设备的结构布局时，该模型的外形尺寸可以直接作为空间预留的参考，提前核算电机与周边传动部件、机架结构的安全距离，避免实际加工装配时出现尺寸冲突。
