德州仪器Tiva C系列TM4C1294开发板结构

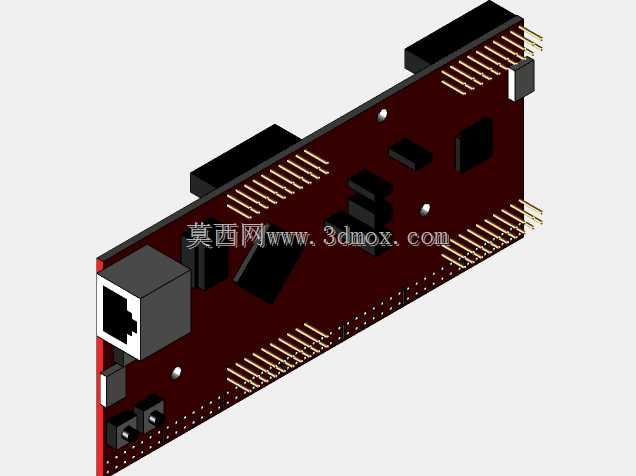

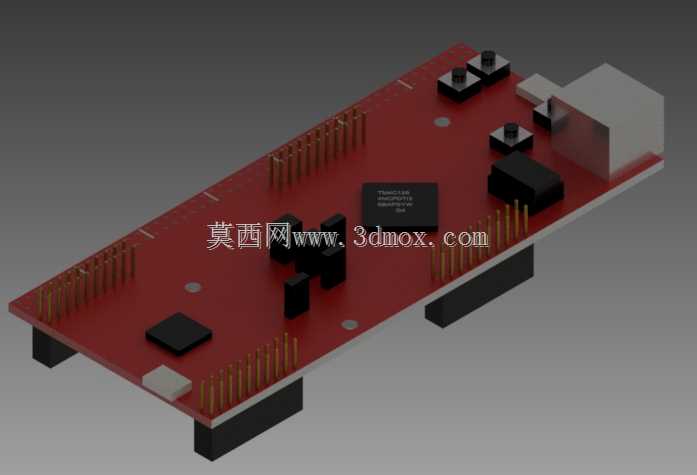

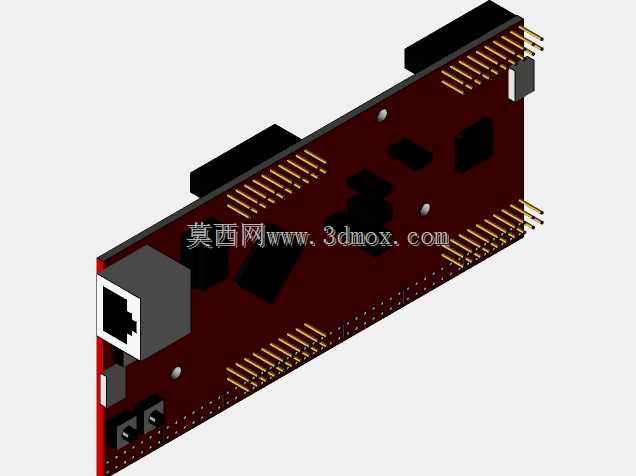

　　在嵌入式开发与工业控制原型验证场景中，这类核心控制板是搭建测试系统、验证控制逻辑的核心载体，常被用于工业传感数据采集节点、小型运动控制单元、物联网边缘终端的前期开发阶段，工程师可依托板载资源快速完成外设驱动调试、通信协议验证，省去从零绘制核心控制电路的冗余工作。从结构设计来看，板体采用标准矩形PCB布局，边缘预留两排直插排针的安装位，排针间距遵循通用2.54mm接插件标准，可直接适配市面上常见的面包板、扩展坞以及定制载板，安装时仅需保证排针对位准确即可完成插接，无需额外设计复杂的固定结构，板体四角预留的安装孔位可配合M2规格铜柱完成与外壳或安装基座的固定，安装边界需预留至少3mm的周边空间，避免排针接线与周边结构产生干涉。

　　板上元件布局遵循信号流向逻辑，主控制芯片布置在板体中心区域，周边环绕去耦电容、晶振等核心辅助元件，缩短高频信号走线长度，降低信号干扰风险；电源接口与通信接口布置在板体一端，方便外部线缆插接，接口旁预留的滤波元件可有效抑制电源纹波与通信串扰；板载按键、指示灯布置在板体边缘易操作区域，方便开发过程中进行复位操作、运行状态观测。设计过程中充分考虑了开发场景的使用需求，排针引脚全部引出主控芯片的通用IO、外设接口，包括多路UART、SPI、I2C通信通道，以及ADC采集通道、PWM输出通道，可直接对接各类传感器、执行器；板体上的元件高度经过统一管控，最高的接口元件高度不超过15mm，排针元件高度控制在10mm以内，

　　板载贴片元件高度均低于3mm，整体堆叠高度适配常见的透明开发外壳，不会出现元件顶壳的问题。从实际使用角度出发，这类控制板的结构建模需要精准还原每个元件的位置与外形尺寸，尤其是排针、接口这类需要与外部结构配合的部件，尺寸公差需控制在0.1mm以内，否则会出现接插件对位不准、无法装配的问题；建模时还需还原板上的丝印标识位置，方便后续制作外壳时预留对应标识的观察窗口，或是在结构设计时避让丝印区域，避免遮挡关键引脚标注。
