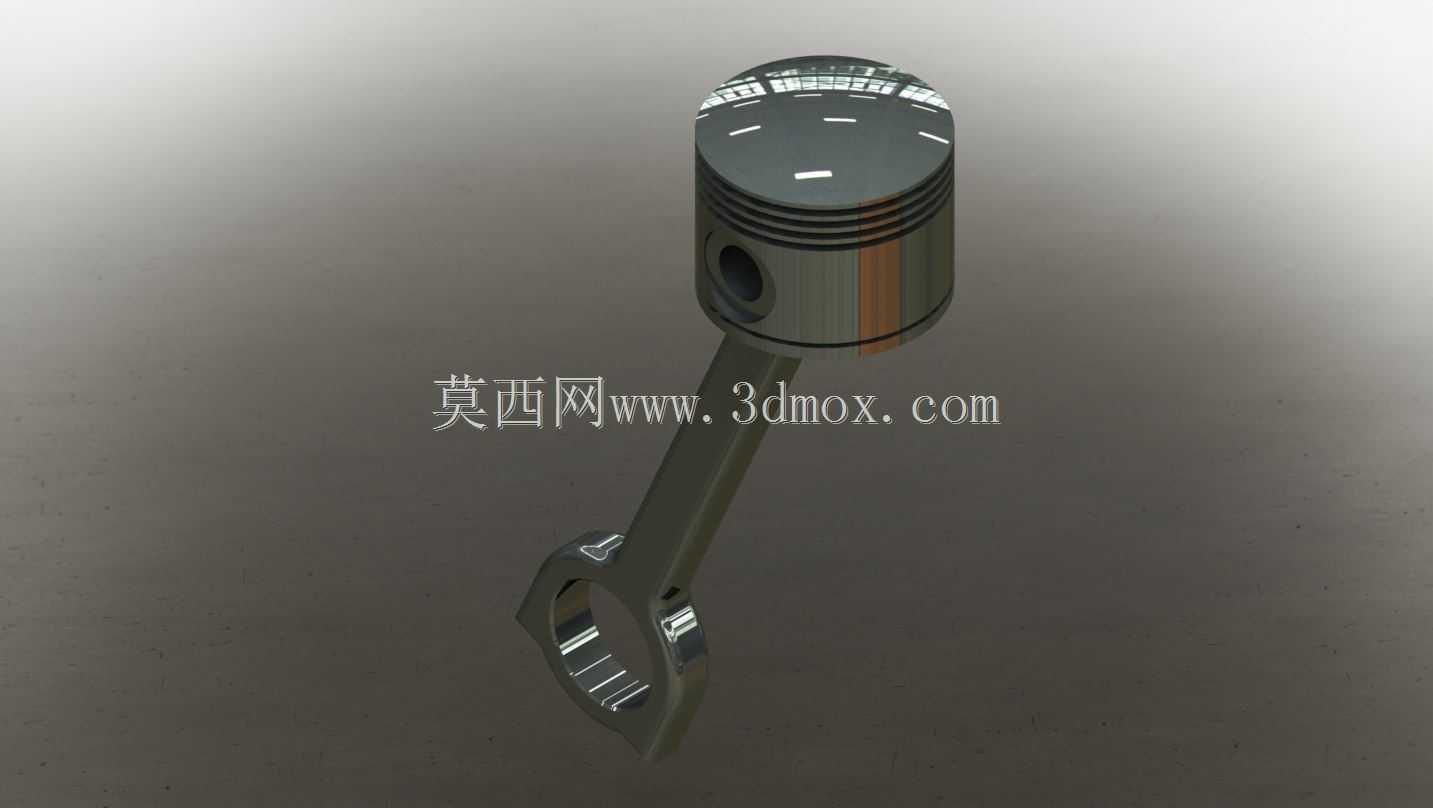

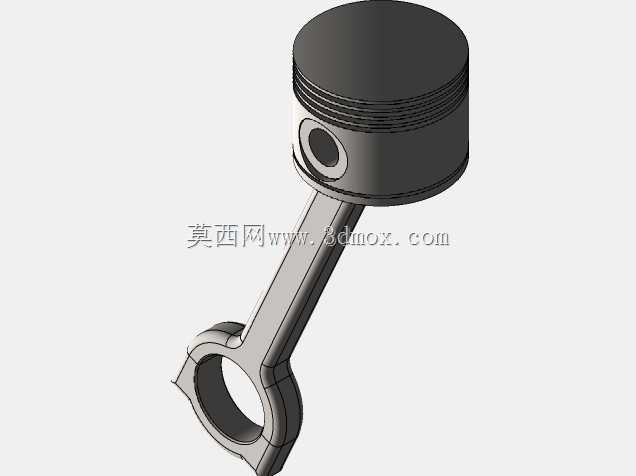

内燃机活塞连杆组件高精度结构设计

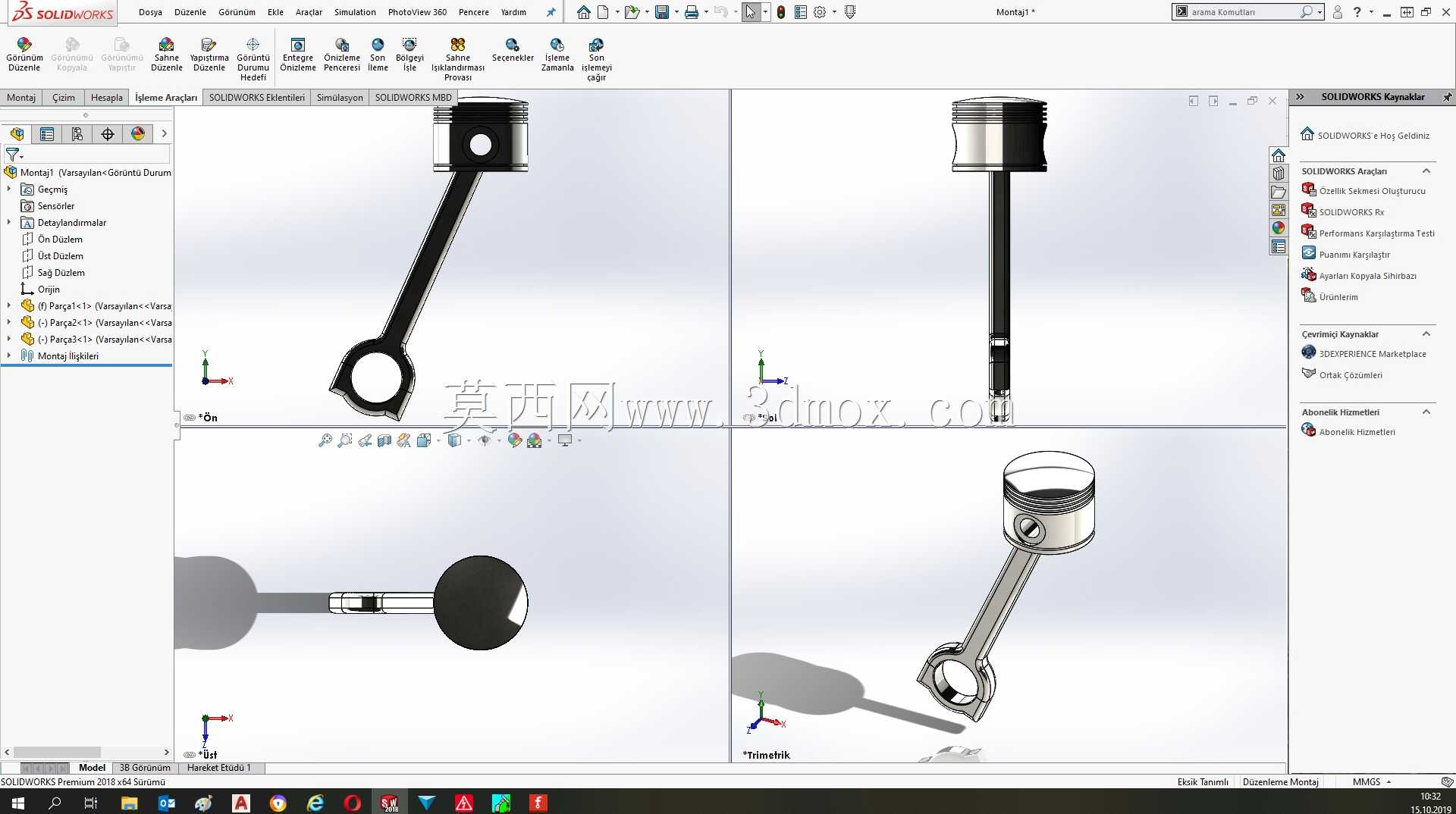

这套活塞连杆组件是内燃机动力转换核心部件，日常做动力总成选型、小型内燃机改装、教学演示结构建模时都能用到，适配单缸四冲程汽油机、小型通用动力机组的结构匹配需求，也可作为曲柄连杆机构运动仿真的基础载体。从功能逻辑上看，活塞头部直接承接燃烧室燃气爆发的高压推力，通过活塞销将力传递给连杆，再由连杆把活塞的直线往复运动转化为曲轴的旋转运动，整套组件的运动精度直接决定内燃机的动力输出效率、运转平顺性与使用寿命。设计阶段首先要匹配对应排量机型的缸径参数，活塞头部的环槽结构需适配气环与油环的安装尺寸，气环负责密封燃烧室高压燃气，避免做功行程压力下泄，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧。活塞顶部的凹坑造型是根据燃烧室压缩比要求设计的，直接影响缸内混合气的涡流形成与燃烧效率，裙部的型线设计做了微椭圆处理，抵消热态下活塞受热膨胀带来的卡缸风险，同时保证冷态启动时的配合间隙合理。活塞销孔的位置精度直接影响连杆摆动的顺畅度，销孔与活塞销采用浮动式配合设计，工作状态下活塞销可在销孔与连杆小头衬套间小幅转动，均匀磨损提升使用寿命。连杆部分采用变截面工字型结构，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量，减少曲轴运转的惯性载荷，连杆大头采用剖分式设计，配套轴瓦安装结构，可直接与曲轴曲柄销配合，安装时需严格控制连杆螺栓的预紧力矩，避免工作中出现连杆松脱引发的机械故障。整套组件的安装边界需匹配对应机型的缸体中心距、曲轴曲柄销直径、活塞销直径参数，活塞在上止点、下止点位置时需预留足够的气门避让间隙，避免活塞运动到上止点时与进排气门发生碰撞。建模过程中还原了活塞环槽的倒角、连杆大头的定位止口、活塞销的卡环槽等细节结构，可直接用于运动干涉检查、受力仿真分析，也能作为拆解教学的演示模型，帮助从业者理解曲柄连杆机构的动力传递逻辑与装配关系。
