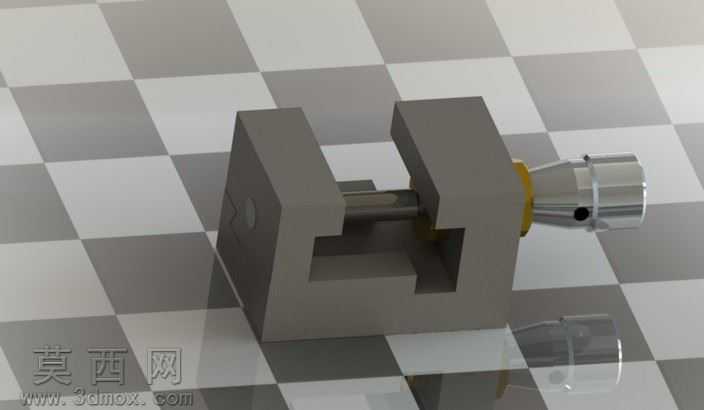

机用台虎钳夹持工装三维结构设计

本作品为机用台虎钳的三维参数化建模作品，建模过程严格遵循机械加工工装的实际设计规范，完整还原了台虎钳从固定钳身、活动钳身到丝杠传动副的全部核心结构。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先对单个零件进行特征化建模：固定钳身部分通过拉伸、切除、倒角等基础特征构建出带导轨槽的基体结构，对钳口安装面做了精准的平面度约束设计，预留了钳口板的安装螺孔特征；活动钳身部分匹配固定钳身的导轨结构做了间隙配合设计，保证滑动过程无卡滞；传动部分采用梯形丝杠的标准参数建模，还原了丝杠与活动钳身内部螺母副的配合结构，端部的转动手柄做了符合人体工学的圆柱滚花特征设计，模拟真实操作的握持手感。材质渲染阶段针对不同零件做了差异化的材质赋予：固定钳身与活动钳身的铸铁基体采用灰铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件哑光、略带颗粒质感的表面效果；丝杠与手柄部分采用45号钢调质材质，渲染出金属加工后的银灰色金属光泽，对丝杠的螺纹面做了细微的纹理处理，还原车削加工的表面痕迹；钳口板部分采用合金工具钢材质，表面做了发黑处理的深色哑光效果，同时还原了钳口面的交叉网纹防滑齿结构。结构设计上充分考虑台虎钳的实际工作逻辑，装配体中添加了符合机械原理的配合约束：导轨面添加重合配合与滑动限位，丝杠添加旋转配合与螺旋传动配合，可实现转动手柄时活动钳身沿导轨平稳开合的运动仿真效果，完整复现台虎钳夹持工件的工作过程。设计过程中兼顾了零件的加工工艺性，所有棱边均做了符合加工要求的倒角或圆角处理，避免应力集中，各零件的壁厚、安装尺寸均参考通用机用虎钳的行业标准设定，保证模型可直接用于工装设计参考、机械原理教学演示等场景，整体模型结构完整，特征清晰，装配关系准确，渲染效果贴近真实工业产品的视觉表现。
