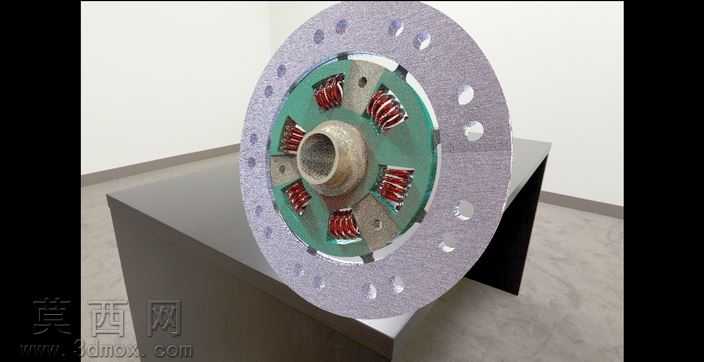

单一板离合器摩擦片结构三维设计

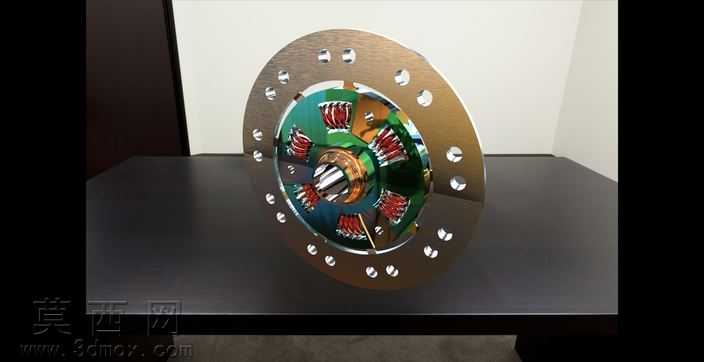

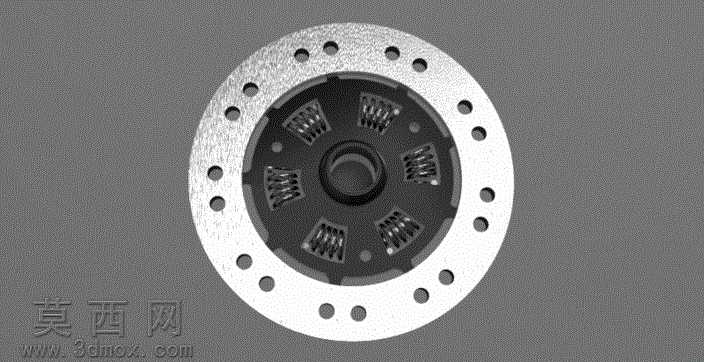

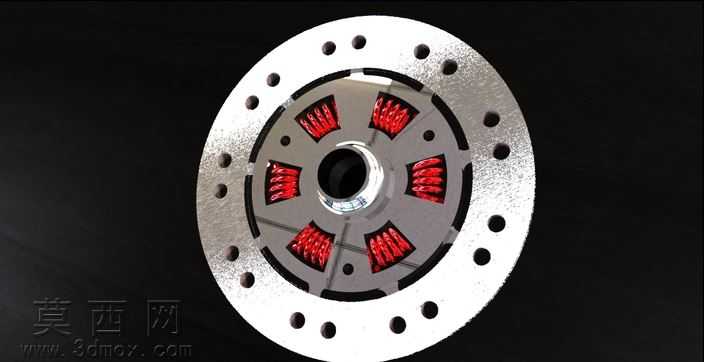

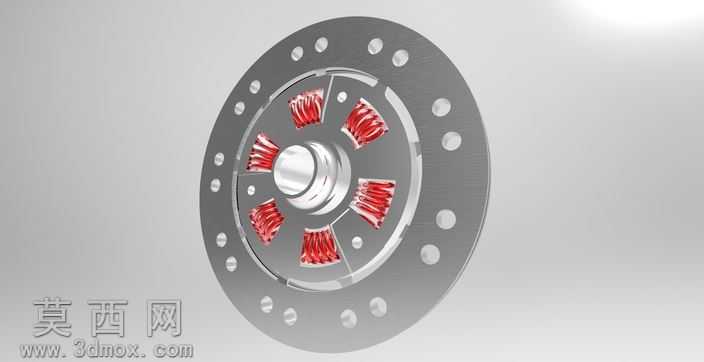

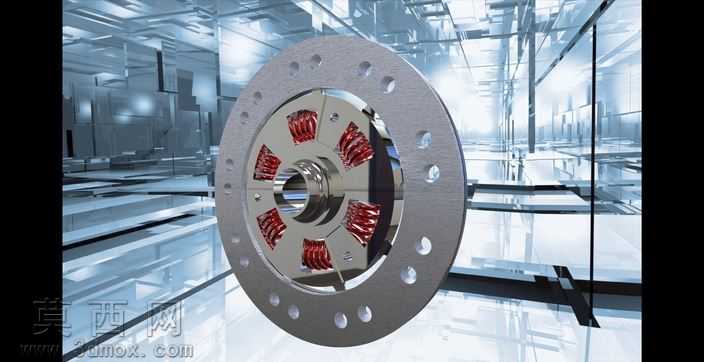

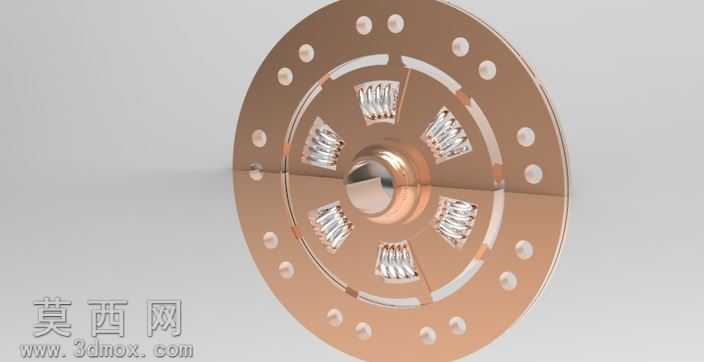

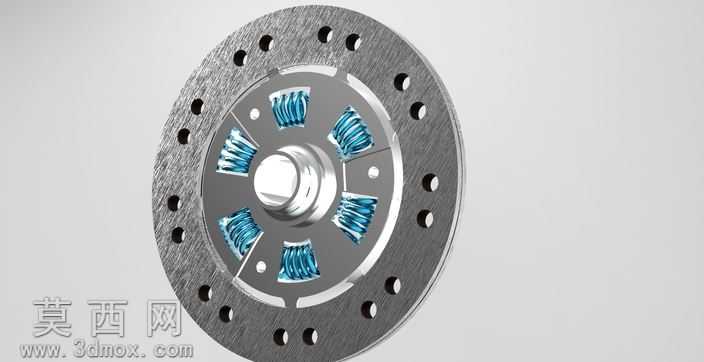

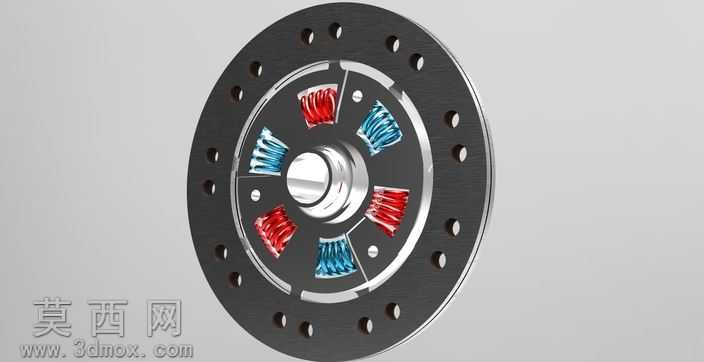

本作品为单一板离合器配套摩擦片的三维参数化设计成果，建模阶段以摩擦片实际工作工况为核心依据，先完成整体轮廓的草图绘制，精准定位摩擦片外圆安装孔的分布位置、中心花键轴套的配合尺寸，以及周向分布的缓冲减震结构的排布逻辑，保证各特征尺寸符合离合器传动的装配公差要求。建模过程中对摩擦片的双层结构做了精细化区分：外层环形摩擦基体采用多孔位环形实体建模，均匀排布的安装孔既满足与离合器压盘、飞轮的装配固定需求，也可在工作过程中辅助散热，降低摩擦升温带来的性能衰减；中心区域的花键毂采用回转特征加键槽切削的方式完成建模，保证与变速器输入轴的配合精度，周向均匀分布的弹性缓冲结构采用独立特征建模，还原摩擦片在接合过程中的减震缓冲性能，避免传动过程中出现刚性冲击。材质与渲染阶段针对不同部件做了差异化材质赋予：环形摩擦基体赋予耐磨耐高温的复合材料材质，调整表面粗糙度参数还原摩擦工作面的哑光磨砂质感，呈现出摩擦材料特有的颗粒纹理；中心花键毂赋予金属合金钢材质，添加金属抛光反射效果，还原机加工金属部件的光亮质感；周向缓冲弹性部件赋予高阻尼弹性材质，添加半透明的红色材质效果，清晰区分弹性部件与金属基体的结构边界，渲染时采用柔和的侧方打光，突出摩擦片各层级结构的轮廓层次，同时添加微弱的环境反射效果，让整体渲染效果更贴近真实工业部件的视觉表现。设计过程中充分考虑摩擦片的实际工作逻辑，所有结构特征均服务于摩擦传动、扭矩传递、缓冲减震的核心功能，安装孔的位置度、花键的配合精度、缓冲结构的形变量都经过参数化校验，既保证三维模型的外观还原度，也确保模型可直接用于后续的装配仿真、运动模拟以及工程图导出，能够直观展现单一板离合器摩擦片的完整结构与工作原理，为离合器相关的设计教学、结构优化提供直观的三维参考。
