带视觉检测工位的皮带输送设备结构设计

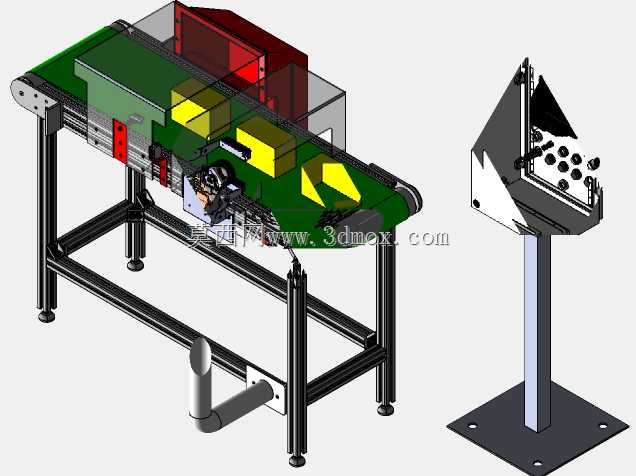

这套带视觉检测功能的皮带输送结构，主要面向3C电子小零件、机加工小型五金件的在线检测工序场景，可衔接上游加工工位与下游分拣、包装工位，替代传统人工目视检测环节的物料转运工作，适配离散制造产线的节拍要求。设备整体采用铝型材搭建主体机架，底部配置可调脚杯，可根据现场地面平整度调整安装水平度，单段输送主体长度适配常规检测工位的操作空间，机架侧边预留了传感器、视觉组件的安装孔位，无需二次打孔加工即可完成视觉检测模块的加装。

设计过程中优先考虑了输送过程的物料定位精度，皮带表面做了防滑处理，两侧加装可调式挡边，可根据待检测零件的外形尺寸调整挡边间距，避免物料在输送过程中偏移、掉落，保证零件经过视觉检测区域时位置偏差控制在视觉系统的识别容差范围内。机架侧方集成的视觉安装支架采用立式方管底座搭配可调节角度的安装板，可根据检测需求调整工业相机、光源的安装高度与拍摄角度，适配不同尺寸零件的检测视野要求，支架底部通过法兰盘与地面或设备平台固定，避免输送过程中的振动传导至视觉组件，保证成像清晰度。

传动部分采用电机搭配同步带驱动主动辊的结构，从动辊端配置张紧调节机构，可在皮带长期使用出现松弛时快速调整张紧度，减少维护工作量。输送线的进料端设置了导向分料结构，可将上游来料整理为单列排布，保证每个零件依次通过检测区域，避免叠料、并排料导致的检测漏判。设备的安装边界预留了电控元件的走线空间，机架型材的槽道可内置线缆，避免线缆外露造成的生产安全隐患，同时整体结构采用模块化设计，各部件均可快速拆卸更换，可根据产线布局调整输送方向或延长输送段长度，适配不同车间的产线规划需求。在实际应用中，该结构可搭配缺陷识别、尺寸测量类视觉系统，完成零件表面瑕疵、外形尺寸、装配完整性的在线检测，检测后的物料可根据视觉系统的判定结果，在输送线末端对接分拣机构完成合格品与不合格品的分流，大幅提升小件检测工序的自动化程度，降低人工检测的劳动强度与误判率。
