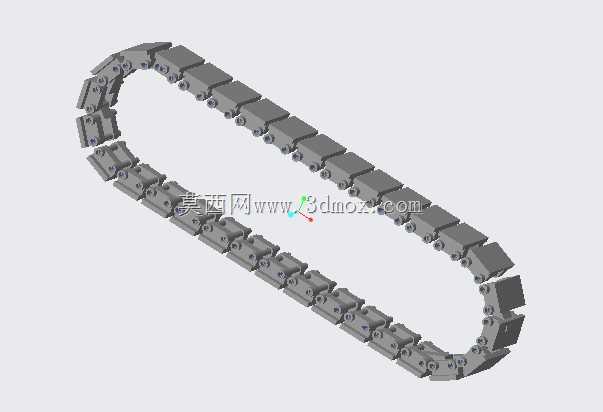

闭环链式轨道输送承载结构

这类闭环链式轨道输送结构，常被应用在电子元器件分拣线、小型精密零件装配工位、食品包装前段物料输送等场景中，作为连续承载输送的核心执行构件，替代传统皮带输送应对小载荷、高精度定位的输送需求。不同于普通平皮带输送，该结构依靠链节间的铰接配合实现循环回转，每一节链板都设置有独立的承载平面，可直接放置小型工件，也可根据需求加装工装夹具适配特定形状的物料，在转弯段无需额外设置导向过渡结构，依靠链节自身的铰接转角即可完成环形轨道的转向，大幅缩减输送线的整体占地空间。设计过程中首先要确认单节链板的承载上限，根据输送物料的单重、排布密度计算整线载荷，再匹配链节铰接处的销轴直径与配合间隙，既要保证链节回转时无卡滞，也要避免间隙过大导致输送过程中出现链板晃动、定位偏移的问题。链板的上表面做了平整化处理，边缘无突出毛刺，避免输送过程中刮蹭工件表面，相邻链板拼接时的缝隙控制在极小范围内，防止细小颗粒物料卡入缝隙造成传动卡阻。安装时需要匹配两端的传动链轮与张紧结构，链轮的齿形要与链节侧部的啮合位置完全契合，张紧行程需要预留整线长度的百分之一到百分之三的调节量，方便后期运维时调整链条张紧度，避免长期运行磨损后出现跳齿、脱链的问题。该结构的转弯半径可根据实际场地需求调整，链节的铰接转角范围覆盖常规环形输送线的转弯需求，无需单独定制异形转弯构件，直线段运行时链板保持水平状态，承载面无明显起伏，可适配视觉检测工位的高精度输送要求，配合线体旁的检测传感器可实现物料的定点停位，满足自动化装配、检测工序的节拍要求。链节之间的铰接位置预留有润滑注油通道，日常维护时可直接在不停机状态下完成润滑作业，降低运维的时间成本，整体结构采用模块化设计，单节链板损坏时可单独拆卸更换，无需拆解整段输送链条，大幅缩短故障停机时间。
