180度弯道滚筒返回输送设备结构

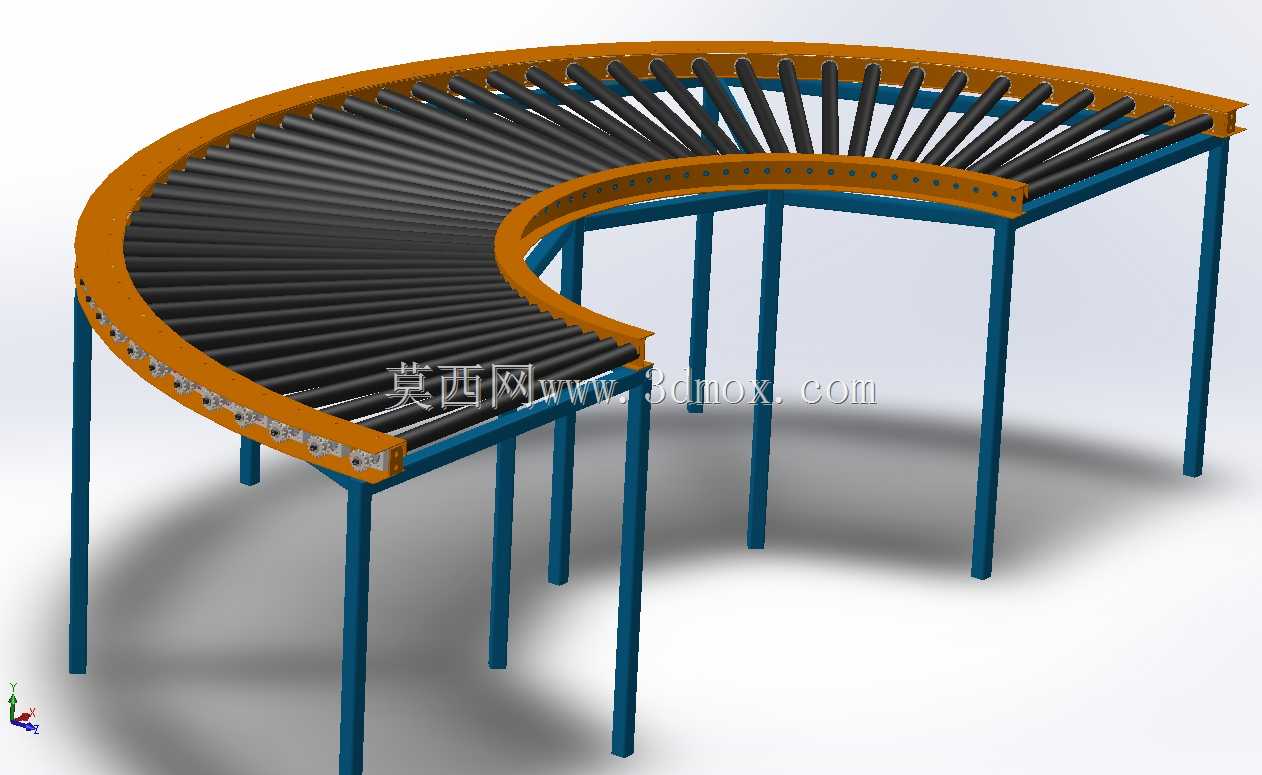

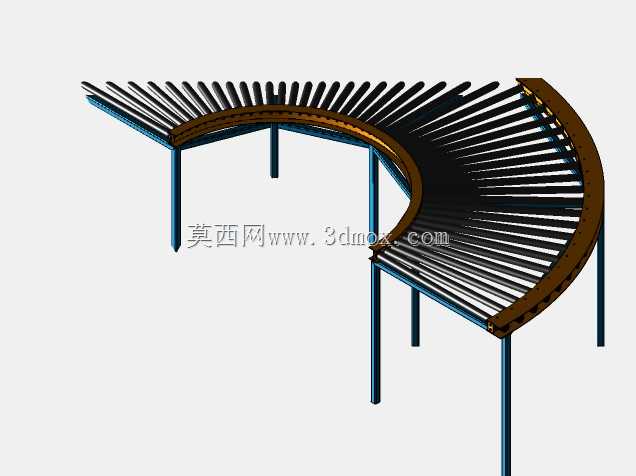

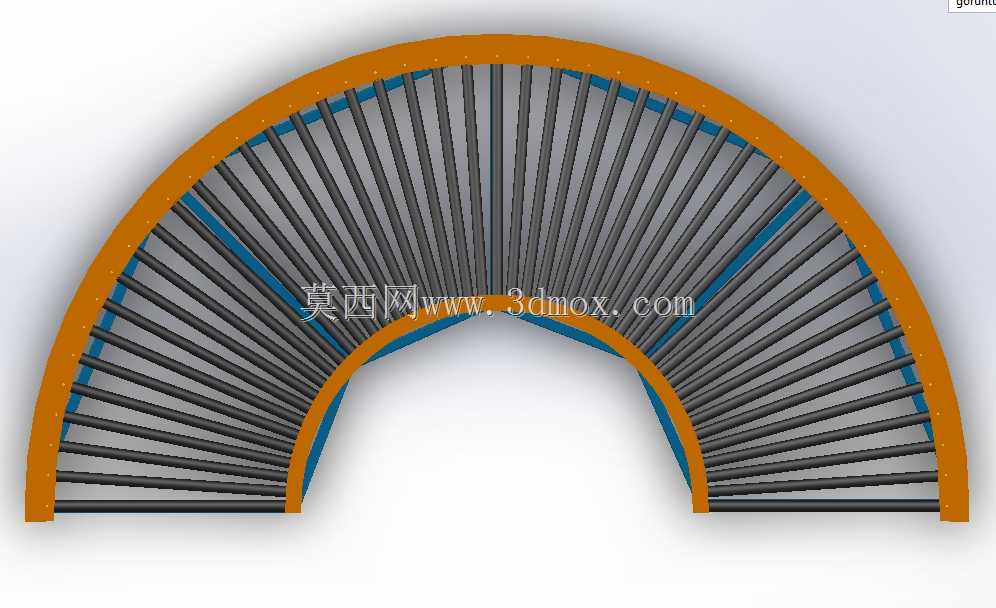

　　在生产车间的物流周转环节，经常会遇到线体布局受场地限制需要转向折返的场景，这类180度弯道滚筒返回输送结构，就是专门为解决线体U型布局下的物料平稳转向输送需求设计的，常见于包装生产线末端、仓储分拣环线、零部件加工工序间的物料回流段，能够在有限的厂房空间内完成物料的180度方向切换，避免直线排布带来的场地占用过长问题，适配纸箱、周转箱、工装托盘等底面平整的规则类载具输送。从结构设计逻辑来看，该设备采用锥形滚筒排布来适配弯道段的线速度差，避免常规直滚筒在弯道处出现内侧物料打滑、外侧物料拖拽偏移的问题，每根滚筒的锥度根据弯道的转弯半径精准匹配，保证输送面在转弯全程保持水平，物料经过时不会出现侧倾、卡滞的情况。

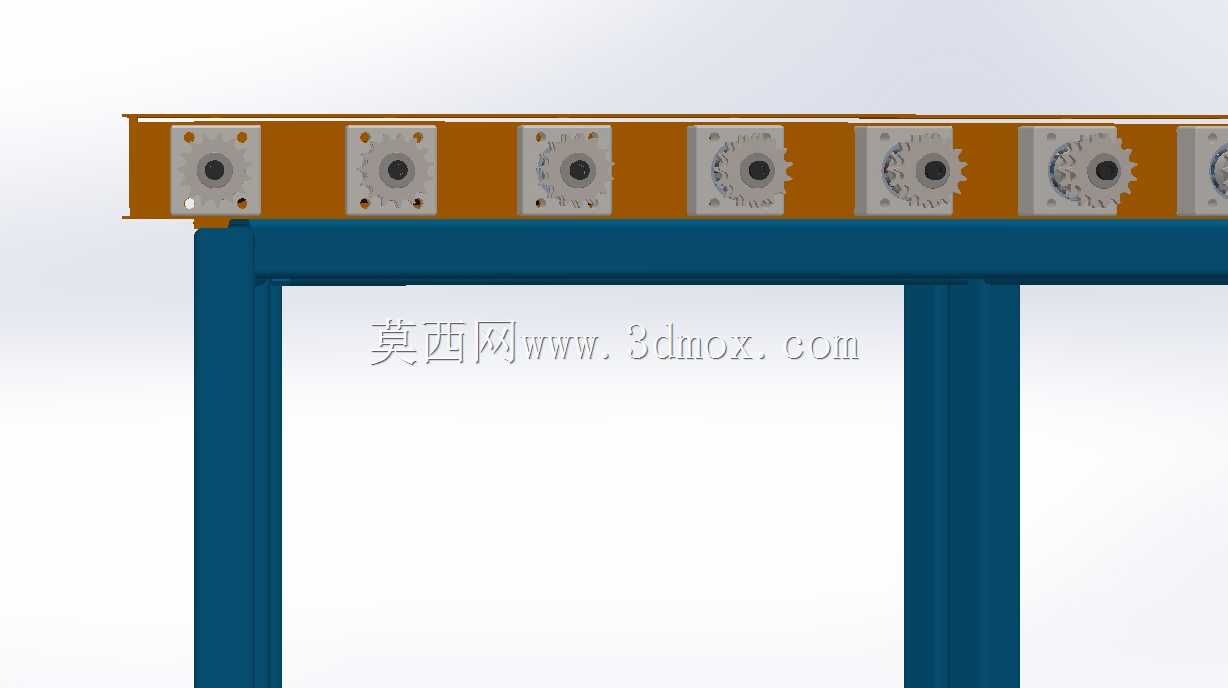

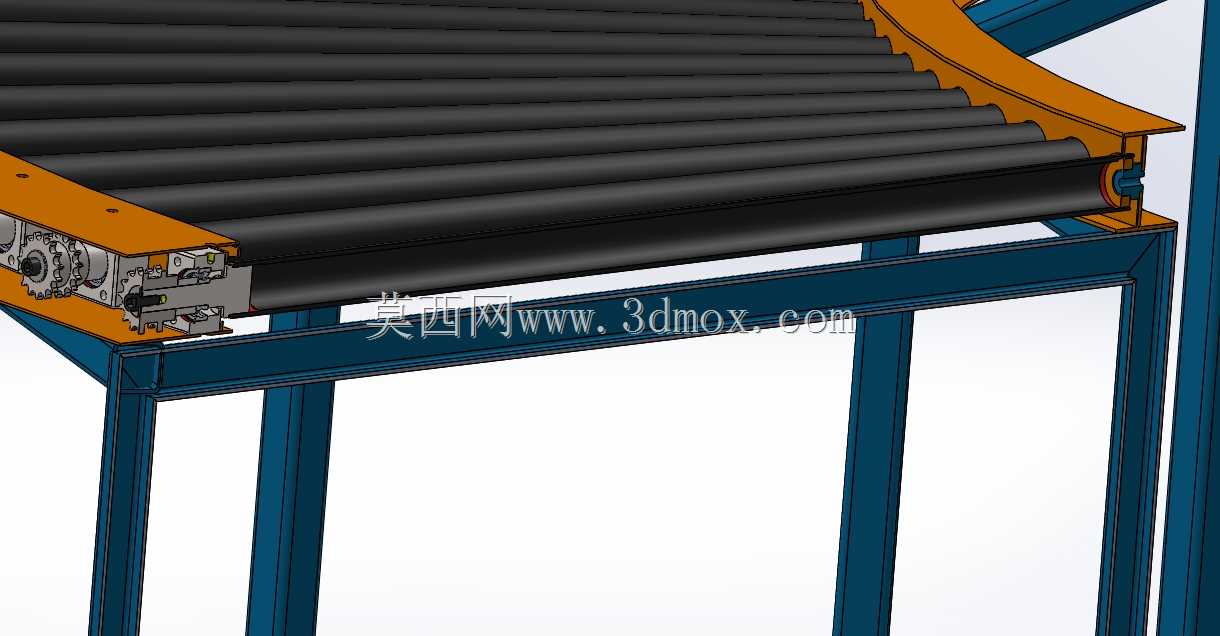

　　传动部分采用单排链条串联驱动的结构，所有主动滚筒通过链轮与链条联动，由端部的驱动单元统一提供动力，相比多电机分段驱动的方案，传动同步性更好，后期维护时仅需定期检查链条张紧度与润滑状态即可，运维成本更低。支撑框架采用标准型钢焊接成型，支腿底部配置可调脚杯，能够适应车间地面存在的轻微不平整情况，安装时可通过调节脚杯高度将整个输送面调至水平状态，支腿的排布间距经过载荷校核，在额定载重下不会出现框架下挠变形的问题。侧边的护边结构高度刚好贴合载具的下部侧边，能够在转弯过程中对物料起到侧向导向作用，避免物料在离心力作用下偏离输送面，同时护边采用分段螺栓固定的方式，后期如果出现磨损可以单独更换局部护边，无需整体拆解框架。

　　设计时需要重点关注转弯内半径与输送物料尺寸的匹配关系，通常内半径需要大于输送物料的最大长度的二分之一，避免物料在转弯处出现内侧卡滞、外侧甩出的问题，同时弯道段的输送速度通常设置为直线段的0.8倍左右，降低离心力对物料平稳性的影响。整个线体的安装边界需要预留出支腿的固定空间以及侧边传动部分的检修空间，对接上下游直线输送段时，需要保证两端滚筒的中心高度一致，对接处的间隙控制在5mm以内，避免小尺寸载具经过时出现卡绊的情况。
