六自由度小型工业机械臂结构设计

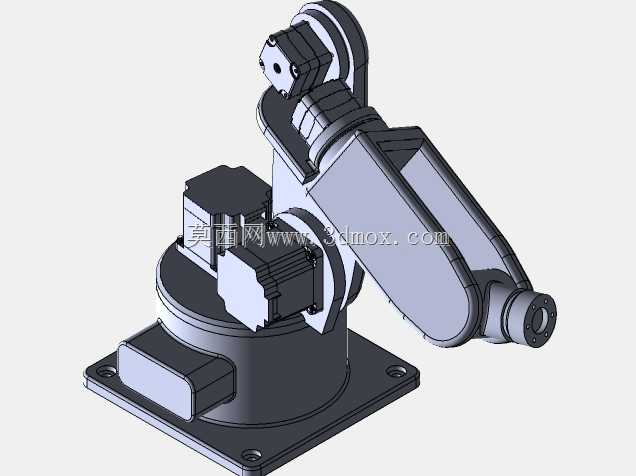

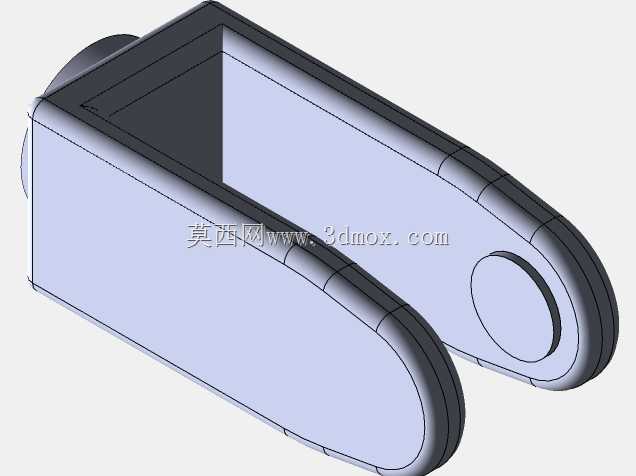

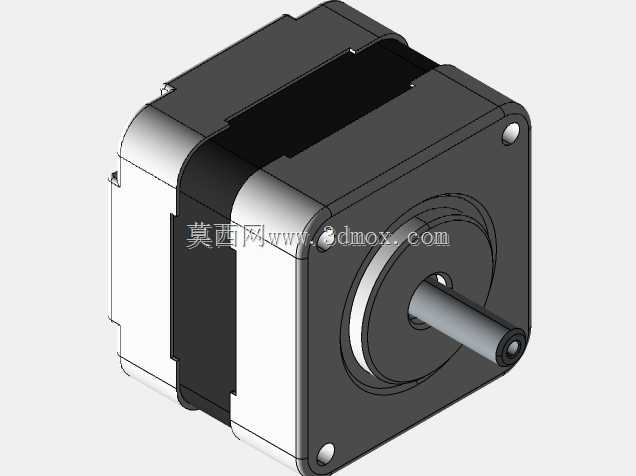

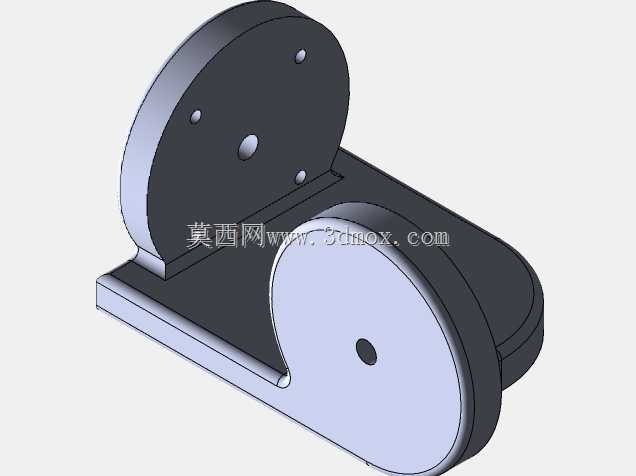

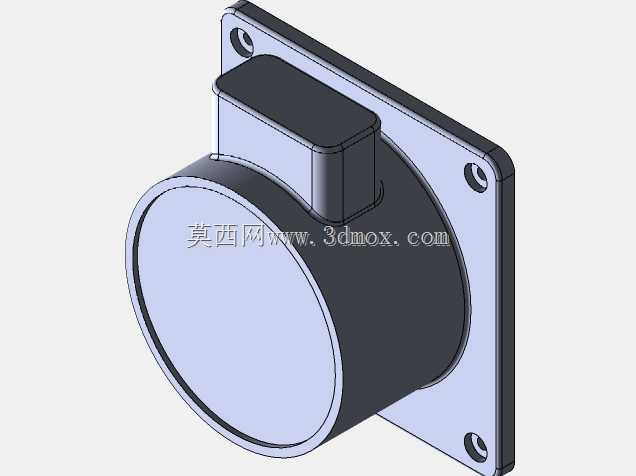

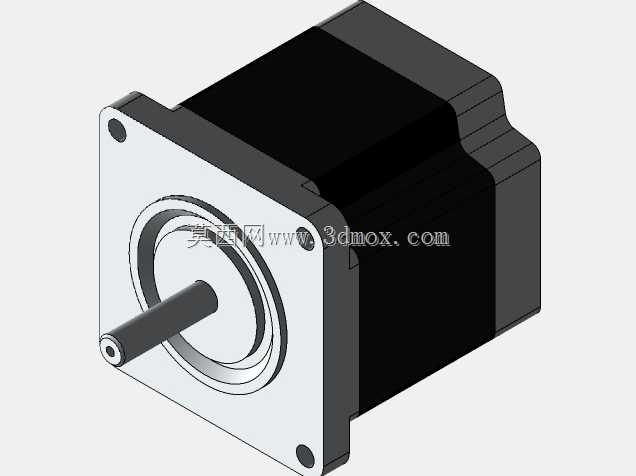

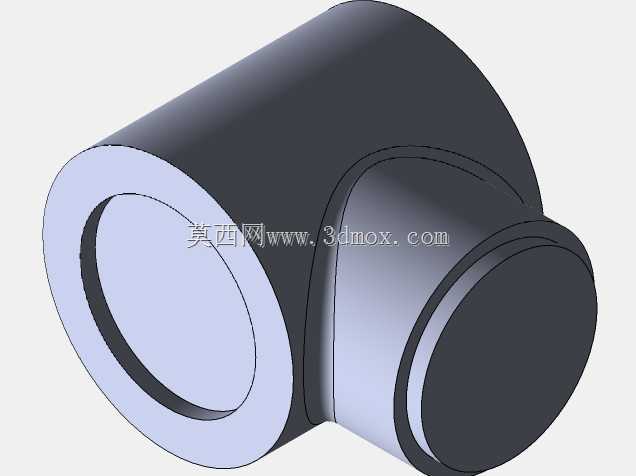

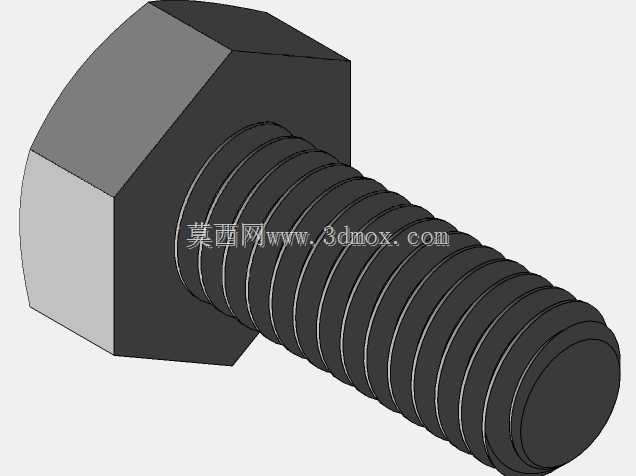

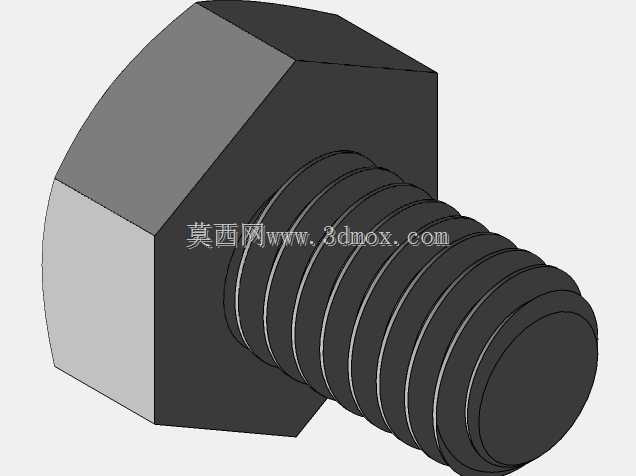

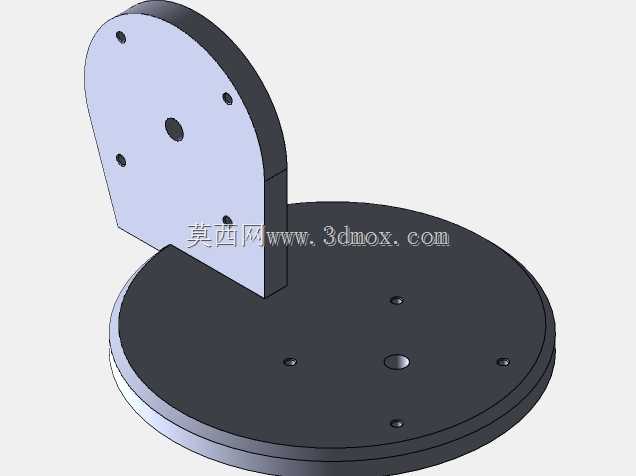

这款小型多关节机械臂的结构设计，核心面向教学实训、小型工位自动化改造、轻负载物料搬运等场景，在桌面级自动化作业单元中可完成工件上下料、简单装配、点位搬运等重复度较高的工序，适配电子元器件分拣、实验室样品转运、教学演示验证等对负载要求不高但对动作灵活性有要求的工况。设计阶段优先考虑最小约束的运动逻辑，各关节转动副的限位设置保留了足够的运动余量，避免结构干涉的同时，可通过参数设置激活碰撞检测模式，在虚拟调试阶段就能验证各关节联动时的零件间隙，提前规避实际装配后出现的运动卡滞、零件磕碰问题。从结构布局来看，底座采用方形法兰安装形式，四个安装孔位对称分布，安装时可直接通过螺栓固定在工作台面或者型材支架上，底座内部预留了舵机或者伺服电机的安装空间，走线槽沿关节内侧布置，避免运动过程中线缆与结构件产生摩擦。大臂与小臂的连接关节采用双支撑结构，提升关节刚性的同时，减少重载下的结构形变，末端法兰预留了标准安装接口，可根据作业需求更换夹爪、吸盘、小型焊枪等不同执行末端。设计过程中对各关节的传动间隙做了预留补偿，关节处的轴承安装位设置了公差配合基准，既保证转动的顺滑度，又能控制径向窜动在合理范围内，满足轻负载作业下的重复定位精度要求。整体结构没有冗余的设计特征，所有零件的加工工艺性都经过考量，钣金件、机加工件、标准件的选型都偏向通用化，降低后续加工装配的成本，对于刚接触工业机器人结构设计的从业者来说，这款模型的关节传动逻辑、安装基准设置、走线布局都具备较高的参考价值，可在此基础上根据实际负载需求调整臂长、更换驱动元件，快速衍生出适配不同工位的专用机械臂结构。
