户外公共区域多分支太阳能充电装置结构设计

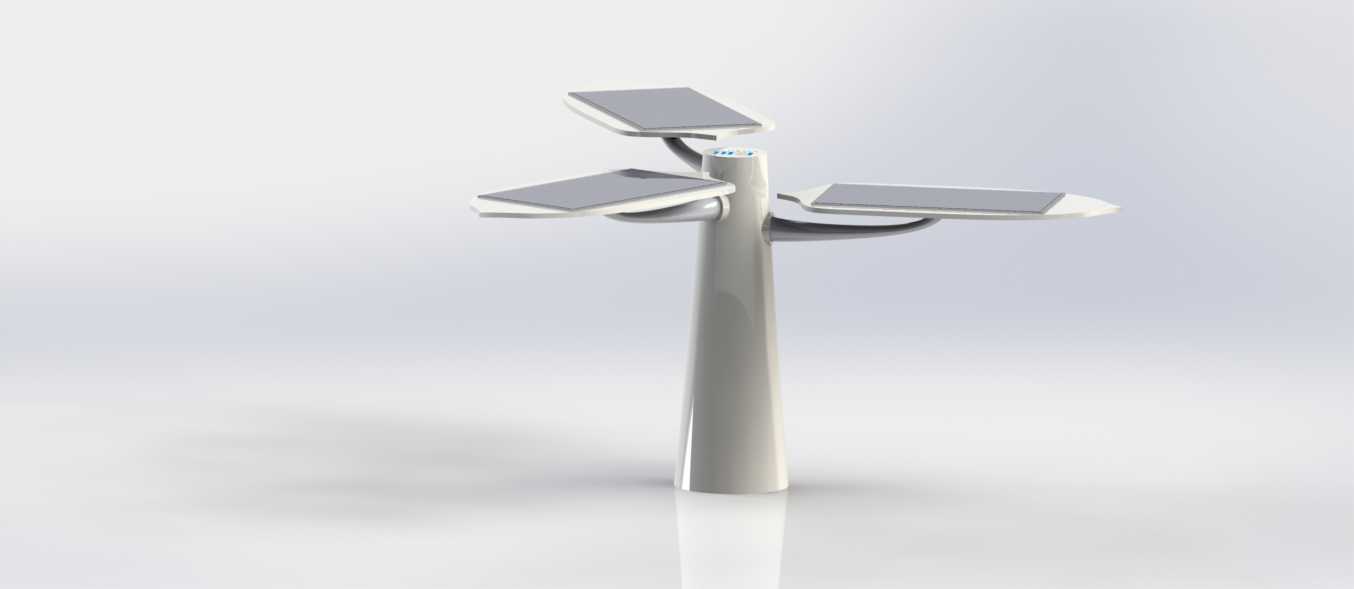

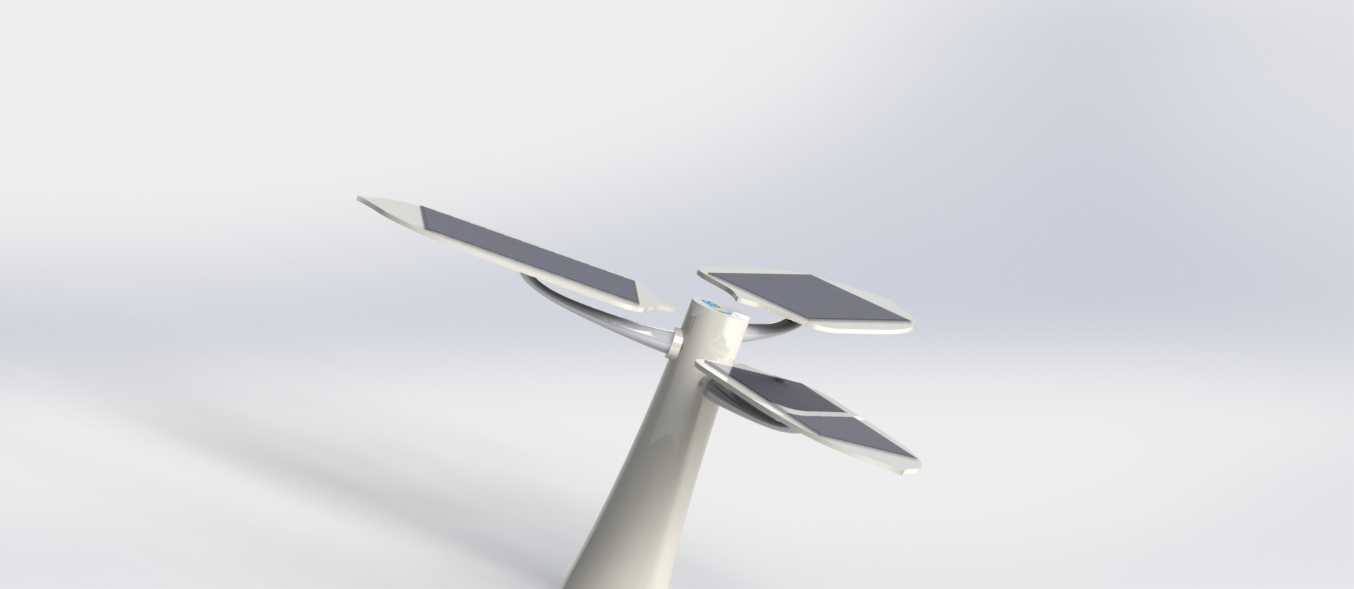

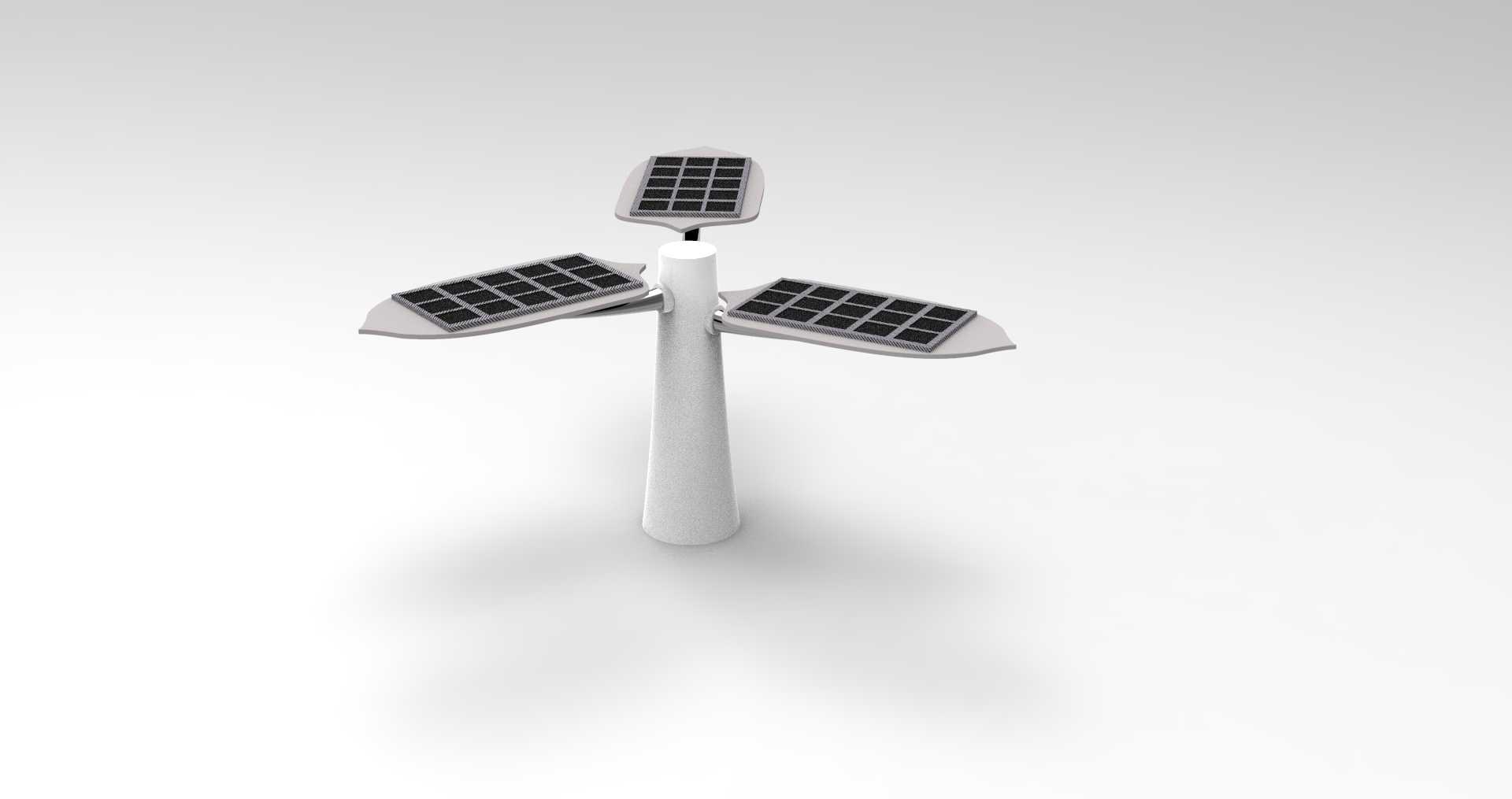

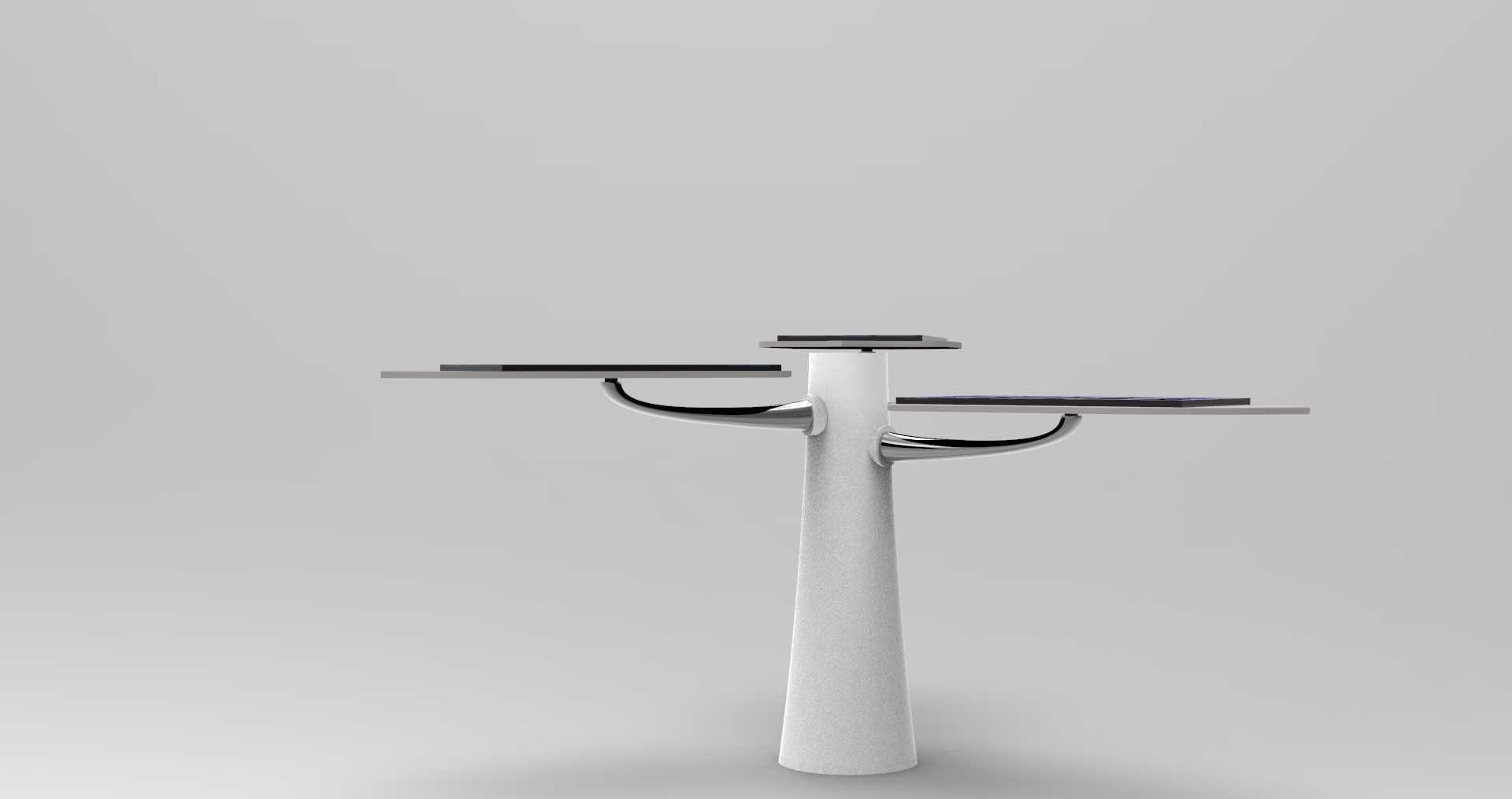

　　这款多分支光伏充电装置的结构设计，核心瞄准城市公共空间的分布式补能需求，常见落地场景覆盖市政步行街区、郊野绿道休憩节点、景区观景平台、校园户外公共区域这类存在零散用电需求、但铺设固定市电线路成本偏高的点位。区别于传统单面板光伏桩的结构逻辑，这款装置采用单立柱承托三组可调整角度光伏面板的树状布局，从结构受力层面看，立柱采用渐变锥度设计，底部安装法兰直径预留足够的锚固冗余，根部壁厚做加厚处理，可抵御常规户外10级以内的横向风载，避免大尺寸面板在强风下出现立柱共振弯折的问题。

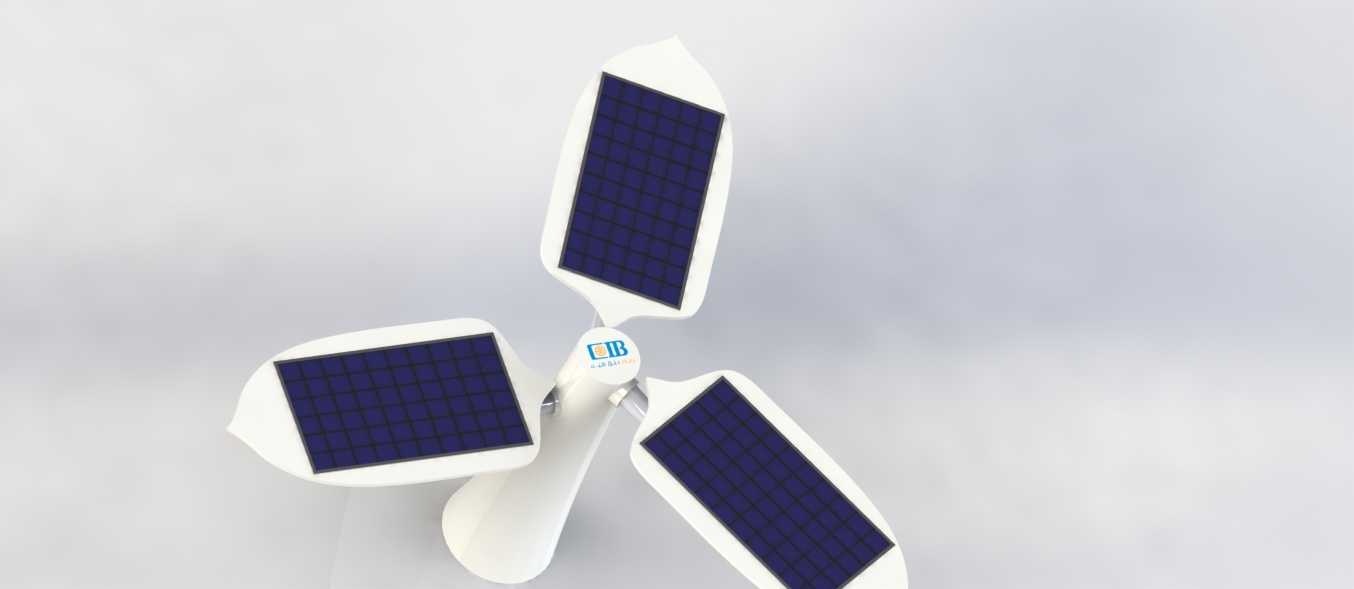

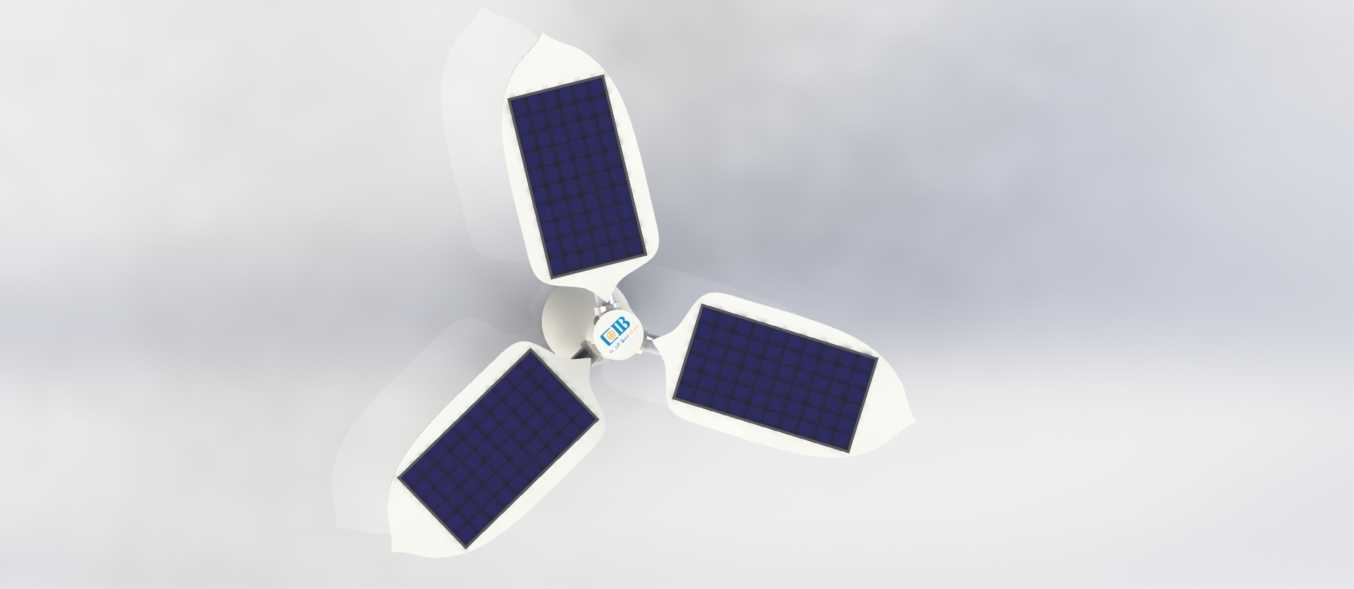

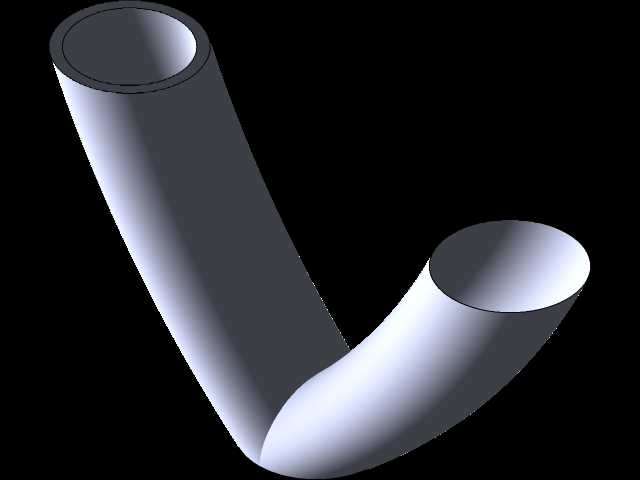

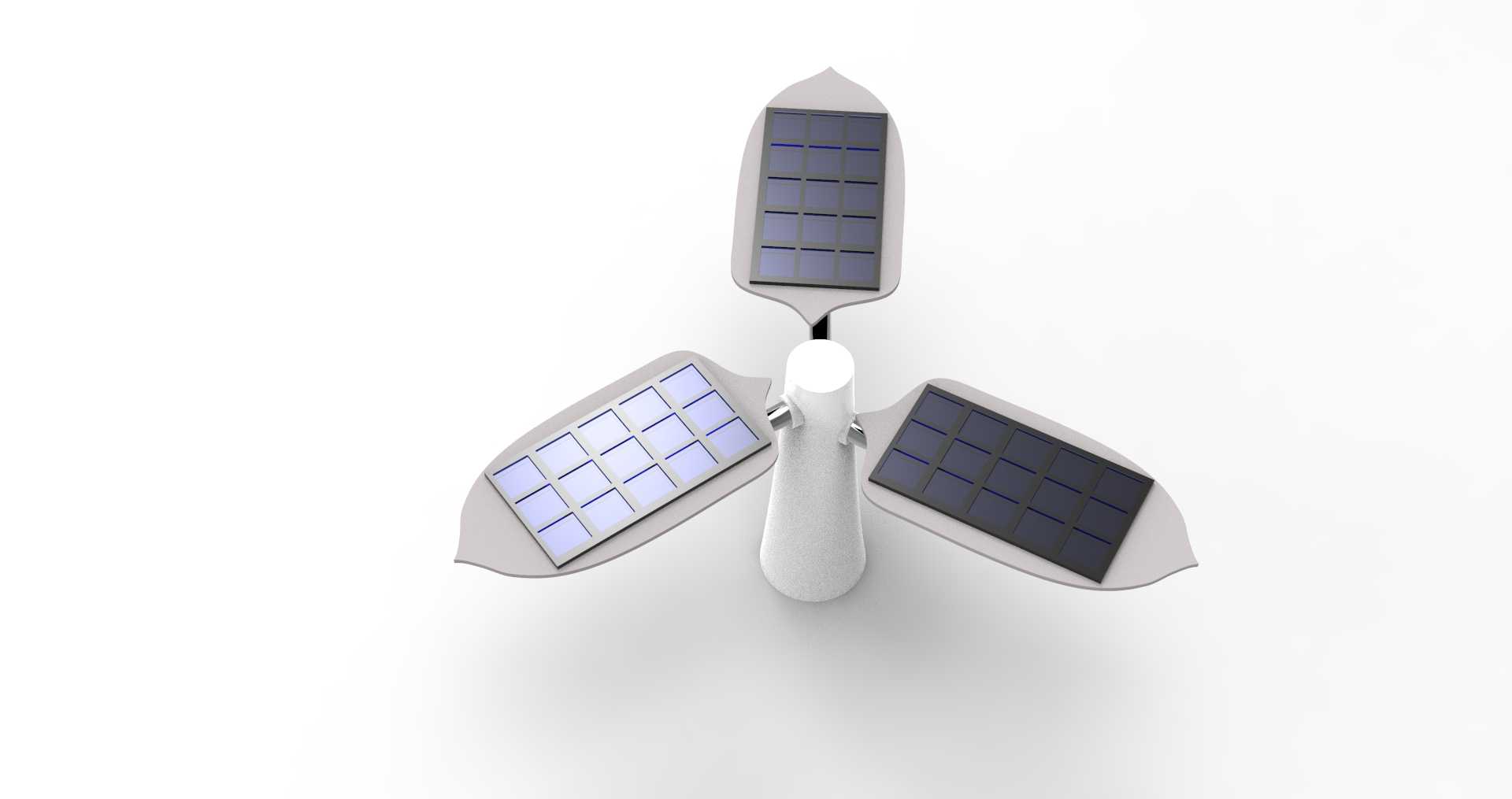

　　三组光伏面板通过弧形悬臂与立柱顶端的回转支座连接，每个悬臂的铰接点都预留了角度调节余量，安装时可根据落地点位的纬度、全年太阳高度角变化范围调整面板倾角，最大化不同季节的光伏受光效率，同时悬臂的弧形走向做了流线型处理，可降低风阻对面板连接节点的持续载荷，减少长期户外使用下的连接螺栓疲劳松动概率。从功能实现逻辑上，立柱内部预留了贯通的走线腔，光伏面板的汇流线路全部从腔体内部引至立柱底部的储能与变压模块腔，避免线路外露带来的老化、人为破损风险，底部腔体同时预留了标准USB输出、低压直流输出接口的安装位，可直接为过往行人的移动电子设备、小型户外监测传感器、临时布设的景观照明装置提供稳定低压供电，无需额外外接市电线路。设计过程中对安装边界做了明确的尺寸约束：装置整体安装完成后总高度控制在2.8米左右，既避免过低时面板被周边行人触碰造成污损，也不会因为过高提升安装锚固的施工难度；三组光伏面板展开后的最大回转直径控制在2.2米范围内，单点位安装仅需预留直径2.5米的平整硬化地面即可，不会占用过多公共通行空间；底部安装法兰采用4点膨胀螺栓锚固方案，适配常规硬化铺装地面的施工条件，无需做额外的深基础浇筑，大幅降低户外布设的施工成本。

　　结构细节上，光伏面板的边框采用圆角过渡设计，避免尖锐边角对过往行人造成磕碰，悬臂与立柱的连接节点做了隐藏式防水胶圈设计，可满足户外露天使用的IP65防护等级要求，应对降雨、扬尘等复杂户外环境；立柱表面采用哑光户外喷塑处理，既提升长期户外使用的抗紫外线老化能力，也不会因为反光对周边行人造成眩光干扰。从供电稳定性设计来看，立柱底部的腔体内预留了储能电池与整流变压模块的安装空间，可将光伏面板日间转化的电能存储后稳定输出，避免光照波动造成的输出电压不稳问题，变压模块的散热结构与立柱腔体的通风槽连通，依靠自然对流即可满足模块工作的散热需求，无需额外加装散热风扇，降低装置后期的维护频次。

　　这款装置的结构设计没有采用冗余的装饰性构件，所有外形曲面都服务于受力优化、风阻降低与安装维护的便利性，比如立柱的锥度变化既符合底部受力更大的结构力学逻辑，也能让雨水顺着柱体自然流下，减少底部连接位置的积水锈蚀风险；三组面板的错位排布避免了不同时段面板之间的互相遮挡，保证从日出到日落的全时段都有至少两组面板处于有效受光角度，提升整体的光电转化利用效率。针对不同落地场景的适配性，设计时也预留了模块化调整空间，比如在风力更大的高海拔或沿海区域，可更换更短的悬臂组件，缩小面板展开直径，进一步提升抗风性能；在用电需求更高的点位，可在立柱中部拓展额外的输出接口模块，无需改动主体立柱的基础结构，降低不同场景下的定制化改造成本。
