舱口进水口双轮驱动传动结构设计

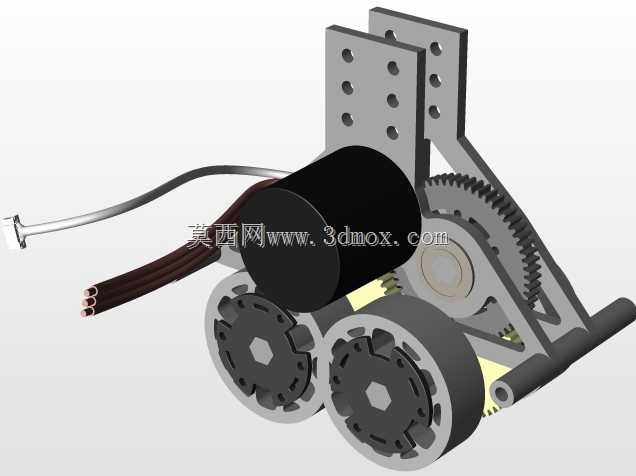

该结构主要应用于特种舱室的进水口启闭作业场景，适配需要在密闭舱体上实现进水通路可控开合的工况，常见于特种作业舱、水下设备舱、小型船舶侧舱的进水调控环节，核心作用是通过动力输入带动执行端完成进水口挡板的开合动作，同时在闭合状态下提供足够的锁止力矩，避免舱外水压反向推开挡板造成舱内进水。从结构布局来看，整体采用双输出轮同步驱动的设计思路，动力输入端直接接驳直流驱动部件，动力通过一级直齿轮组完成减速增扭后，同步传递到两侧的输出轮上，两个输出轮同轴度公差控制在0.02mm以内，保证两侧输出转速、扭矩完全一致，避免单侧受力造成的卡滞问题。设计过程中优先考虑了安装边界的适配性，上部的两个安装立板预留了多组等距安装孔，孔位间距按照通用舱壁安装标准设置，可直接通过螺栓固定在舱口周边的预设基座上，不需要额外加工转接板，整体结构的横向安装宽度控制在120mm范围内，纵向高度不超过90mm，不会占用舱口周边过多的安装空间，适配多数小型舱口的安装尺寸要求。传动齿轮组采用侧置布局，所有啮合齿面都预留了0.1mm的侧隙，既可以补偿加工装配带来的误差，也能在低温环境下避免因材料冷缩造成的齿轮卡滞，齿轮与输出轮之间采用六角孔配合传递扭矩，配合面的接触面积超过80%，可以承受最大15N·m的输出扭矩，满足进水口挡板在水压作用下的启闭阻力需求。两侧输出轮的外缘预留了防滑齿结构，当与进水口挡板的传动齿条啮合时，可以有效避免打滑问题，保证挡板开合位置的控制精度，开合行程的重复定位误差可控制在0.5mm以内。结构上还集成了线缆固定位，驱动部件的出线端直接顺着支架侧边的走线槽布置，避免线缆在结构运动过程中被卷入齿轮啮合区造成损坏，所有结构件的棱边都做了R1.5的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中，提升结构件的疲劳强度。在实际选型适配时，可根据舱口挡板的实际受力大小，调整驱动部件的功率参数，上部安装板的预留孔位兼容3种不同尺寸的驱动部件安装，不需要改动主体支架结构即可完成动力升级，齿轮组的传动比设置为3.2:1，在常规驱动转速下，输出端的转速可以控制在30r/min以内，保证挡板开合过程平稳无冲击，不会因为动作过快造成水流冲击舱内设备。
