多面体组合式曲面支撑连接构件

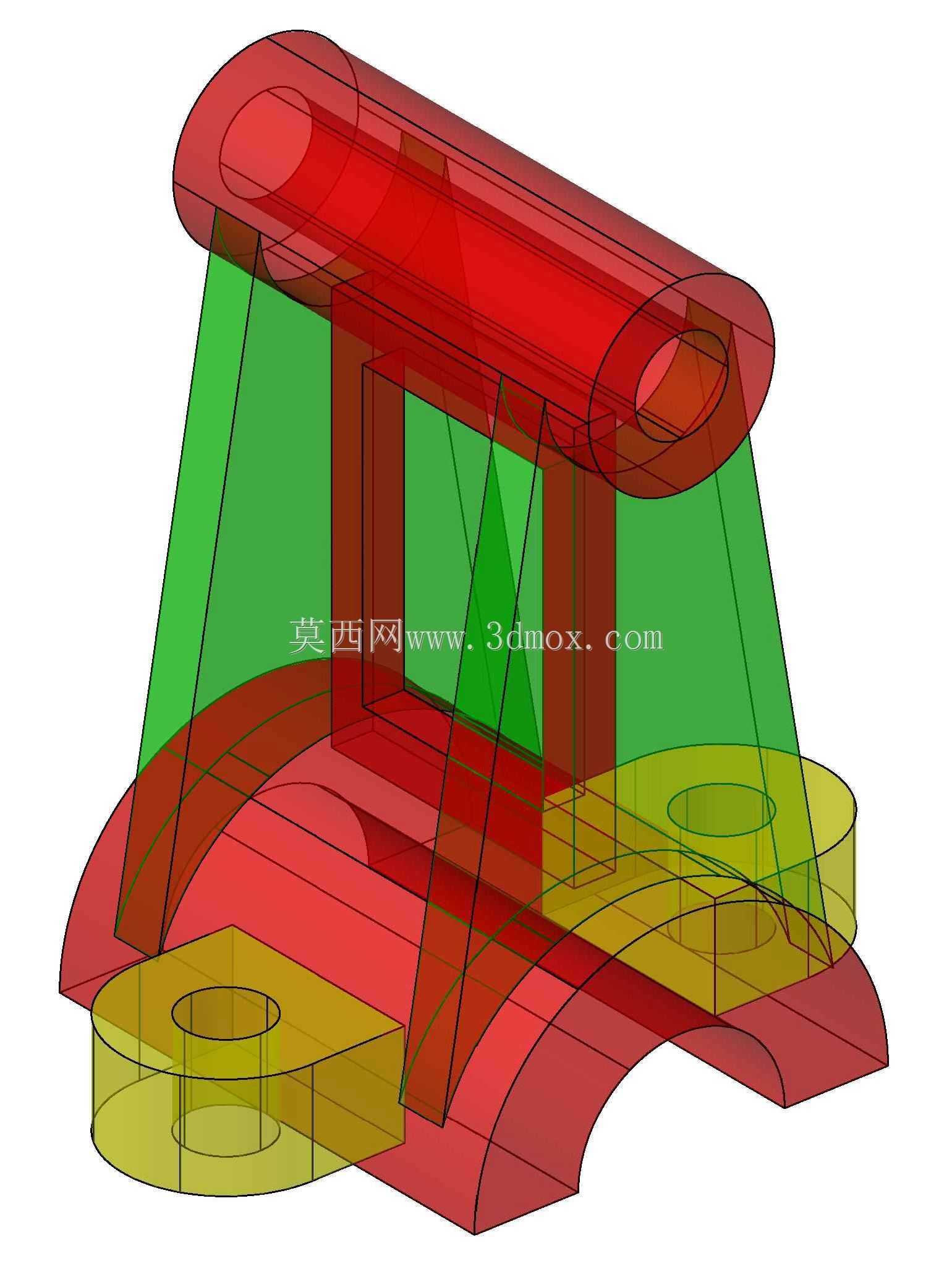

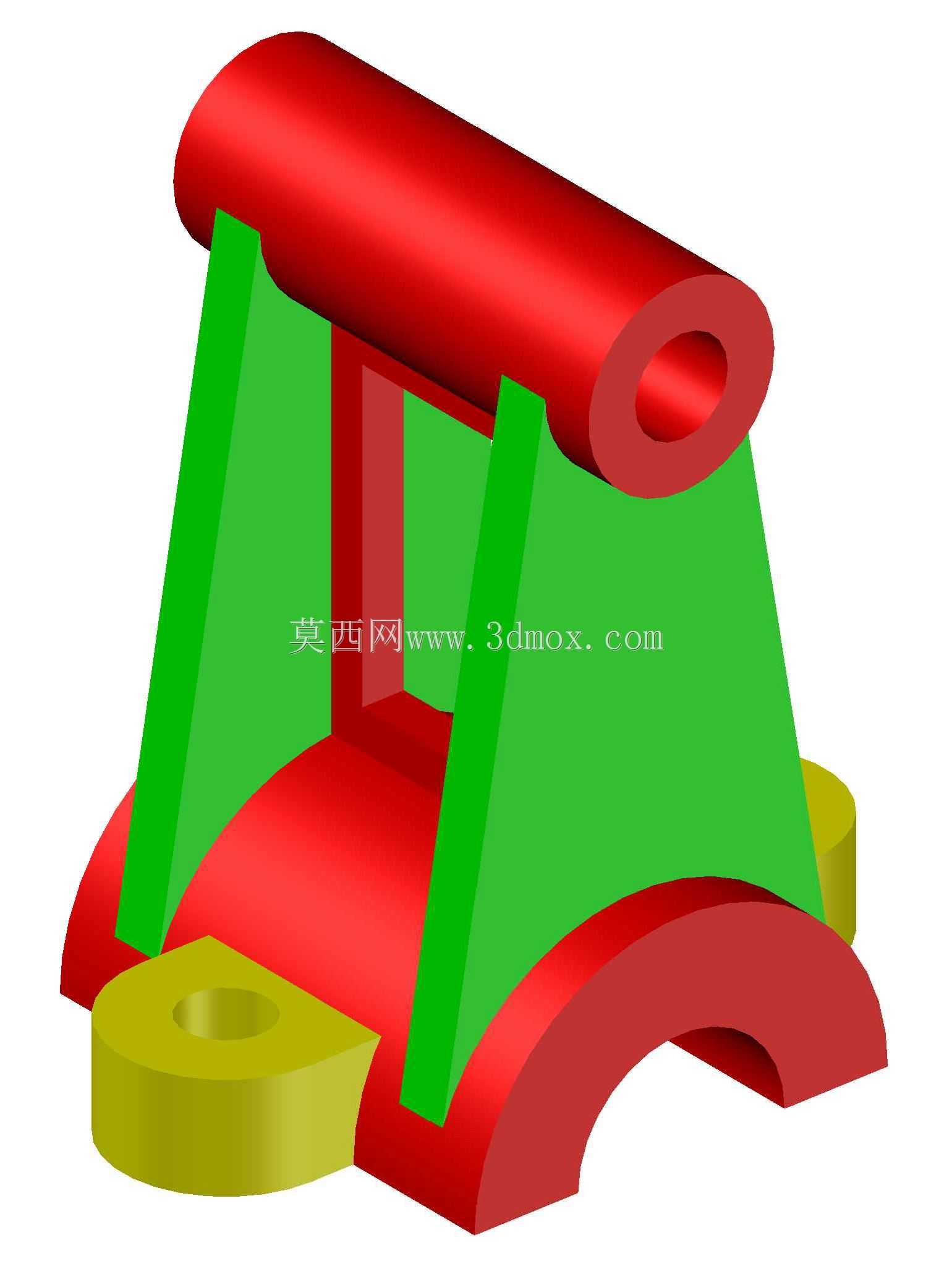

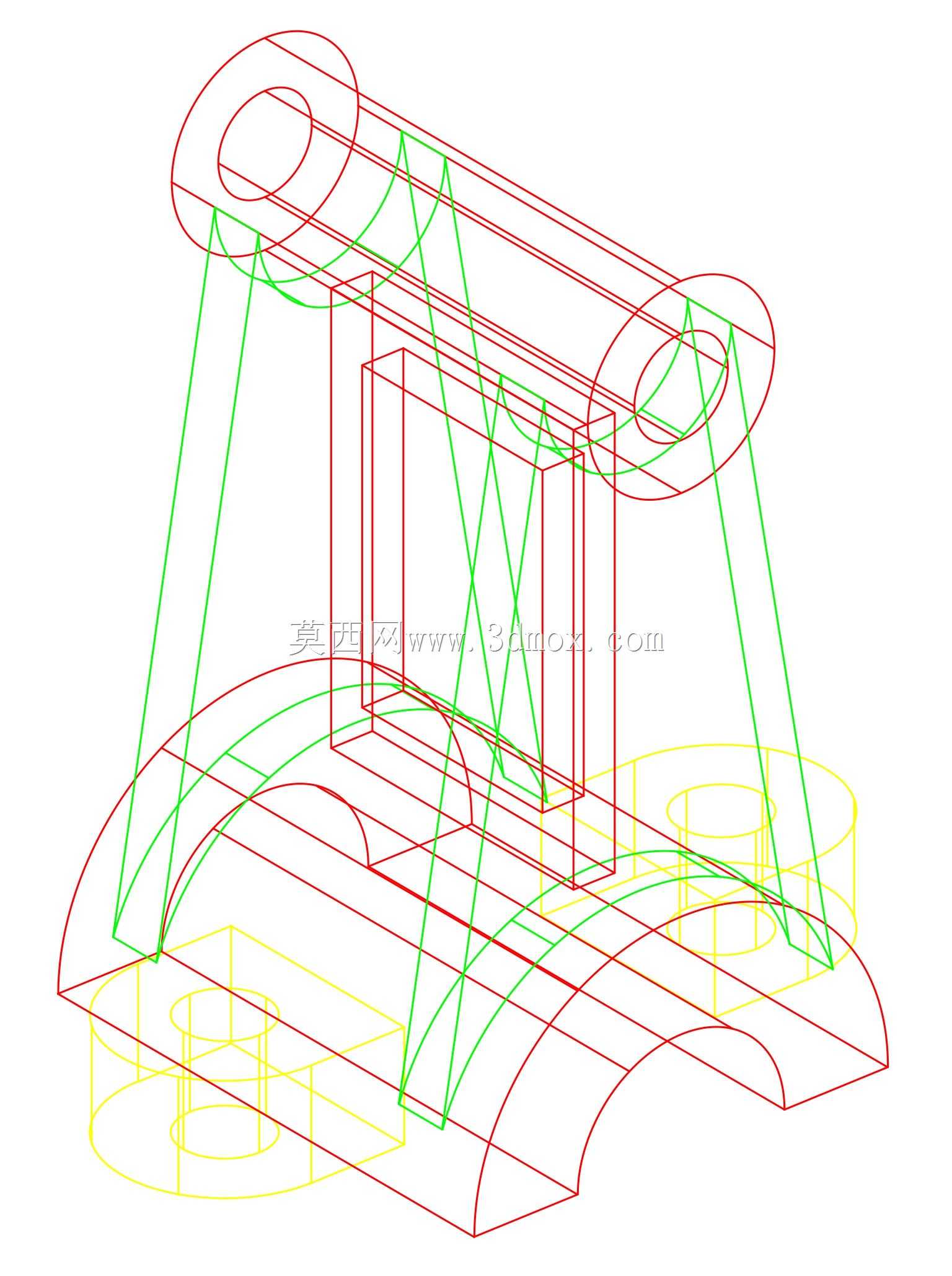

该支撑连接构件的设计，首先从安装边界的适配性出发，底部设置的两组带孔凸台，分别对应不同安装面的螺栓固定需求，凸台的沉孔深度与孔径匹配常规M6-M8规格的紧固件，安装时可直接贴合设备机架的平面基准，无需额外加工过渡垫片，底部弧形曲面的轮廓与配套安装基座的弧面完全贴合，能有效分散竖向载荷带来的局部应力，避免长期受载后出现安装面压溃变形的问题。上部的筒状横向结构，是作为管线或轴类部件的穿接通道设计的，筒体内壁预留了足够的配合间隙，可适配直径在对应范围内的杆件或管线穿过，筒壁的厚度经过受力校核，在满足侧向支撑强度的前提下尽可能做了轻量化处理，减少整体构件的材料消耗。两侧的斜向支撑板采用变截面设计，靠近底部安装座的位置板厚更大，向上与筒体衔接的位置逐渐收窄，这种设计既保证了支撑力的有效传递，又避免了材料在低应力区域的冗余堆积，板件与筒体、底部基座的衔接处全部做了圆弧过渡处理，可大幅降低应力集中系数，在承受交变载荷的工况下能有效延长构件的疲劳寿命。中间区域的方形框式结构，一方面是作为两侧支撑板的横向拉结结构，提升整体构件的抗扭刚度，避免侧向受力时出现支撑板外张变形的问题，另一方面框体的中空区域可作为小型附属元件的安装位，无需额外在构件上焊接固定支架。从实际应用场景来看，这类构件可用于轻工自动化生产线的机架接驳位置，作为不同高度输送段之间的支撑连接结构，也可用于小型实验设备的框架搭建，作为模块化框架的角部连接支撑件，其多色区分的建模方式，可在装配阶段快速识别不同的功能结构区域，方便设计人员在后续改型时快速定位需要调整的结构部分。构件的整体外形尺寸控制在常规小型支撑件的适配范围内，横向总宽度、竖向总高度以及纵向深度都适配多数小型设备的安装空间，不会出现与周边部件干涉的问题，安装孔的孔位公差按照IT7级精度设计，可满足常规设备装配的互换性要求，无需在装配时进行二次修配。
