简易小型履带行走轮组结构设计

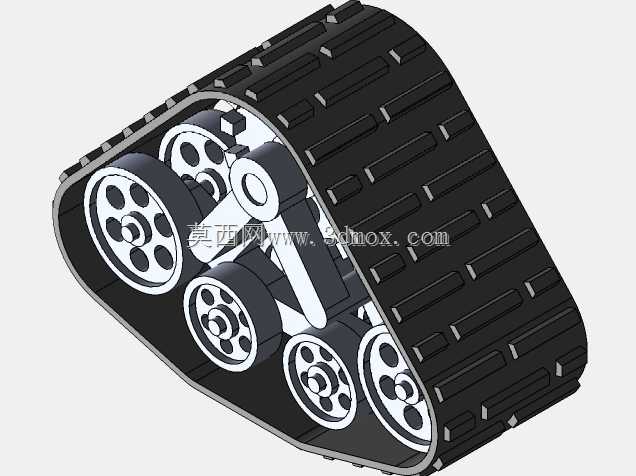

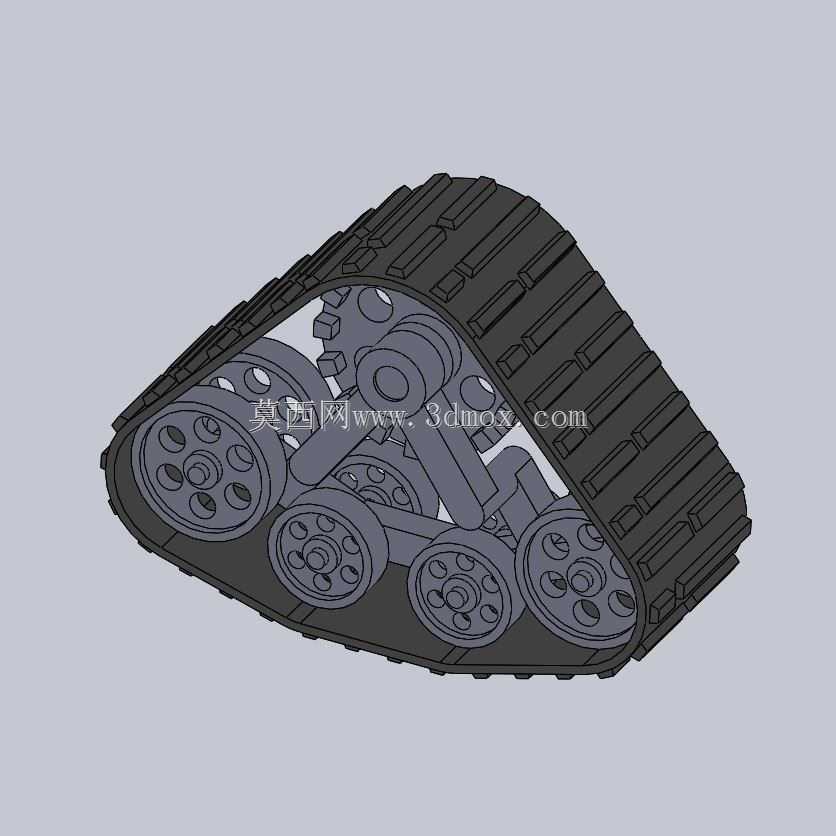

这套履带行走组件可适配小型全地形作业平台、微型勘探机器人、教学演示教具等多类场景，在非铺装路面、松软泥泞场地、细碎碎石坡面等复杂通行环境下，相比轮式行走结构拥有更大的接地面积，能有效降低接地比压，避免行走过程中出现陷滞、打滑问题，保障设备在复杂地形下的通行稳定性。从结构设计逻辑来看，整套组件采用驱动轮、多组承重轮、导向张紧轮配合橡胶履带的布局，驱动轮设置在轮组上部区域，与动力输出轴直接连接，通过轮齿与履带内侧的啮合槽配合传递扭矩，避免传动过程中出现履带滑脱、传动丢转的问题。多组承重轮沿履带接地段等距排布，将上部承载的设备重量均匀分散到整条履带的接地面积上，单组承重轮采用双列支撑结构，轮缘做圆弧过渡处理，减少与履带内侧的滑动摩擦，降低行走过程中的动力损耗。导向张紧轮布置在轮组的端部位置，配套的张紧调节结构可通过调整导向轮的前后位置，改变履带的张紧度，既可以补偿履带长期使用后的拉伸形变，也能在装配过程中快速调整到合适的预紧力，避免履带过松导致脱轨、过紧加剧部件磨损的问题。履带主体采用带横向防滑凸筋的橡胶材质，外侧凸筋高度根据常规非铺装路面的附着需求设计，在硬质路面行走时不会产生过大的行进阻力，在松软土质路面上凸筋可嵌入土层提供足够的抓地力，履带内侧的啮合槽尺寸与驱动轮、承重轮、导向轮的轮缘尺寸匹配，各轮体在槽内滚动时无多余旷量，保障行走过程中履带不会出现横向窜动。从安装边界来看，整套轮组的安装接口集中在上部的承载支架位置，预留的安装孔位可适配不同规格的小型设备底盘，轮组整体的轮廓尺寸经过优化，在保障足够接地长度的前提下，控制了整体的高度与宽度，不会占用过多的底盘安装空间，可根据设备的载重需求选择单轮组单侧布置或者双轮组并联布置的方案。在建模过程中，各部件的配合公差按照通用机械零部件的装配要求设定，轮体的转动副预留了标准轴承的安装位，可直接适配标准件轴承，无需额外定制非标部件，降低后续实物加工的成本与装配难度。整套结构没有冗余的复杂部件，各功能部件分工明确，维护时仅需定期检查履带张紧度、清理履带缝隙中嵌入的碎石杂物即可，日常维护门槛较低，适合小型作业设备的行走系统选型参考，也可作为机械结构教学中履带行走机构的演示案例，帮助设计人员理解履带行走系统的动力传递路径、载荷分布逻辑以及张紧结构的设计要点。
