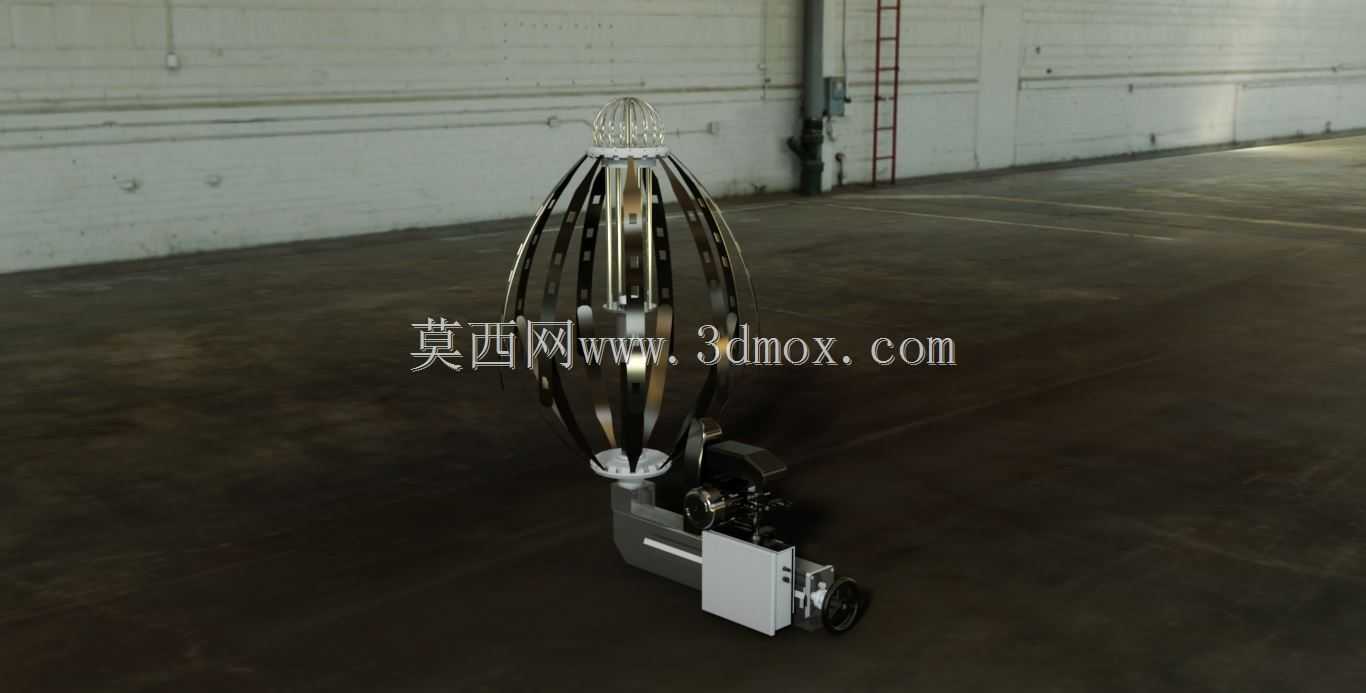

带驱动底座的笼式剪布执行装置

该剪布装置主要面向纺织面料裁切、柔性卷材定长剪切的生产场景，可适配于家纺生产、服装裁剪、工业滤布加工等产线的末端裁切工位，替代传统人工持剪的作业模式，也可作为模块化裁切单元集成到全自动卷材分切设备中，完成幅面内织物的均匀剪切动作。从结构设计来看，装置上部采用多根弧形金属条合围形成笼式收拢框架，框架顶端设置收拢限位结构，多根弧形条同步动作时可将待裁切的织物向中心区域收拢，避免裁切过程中织物边缘滑移、褶皱导致的切口不齐问题，每根弧形条的边缘做了圆角钝化处理，防止勾刮织物纤维造成面料抽丝、毛边。笼式框架下方衔接传动连接座，内部设置联动转轴，可同步驱动所有弧形条完成张开、收拢的动作，动作行程可根据待裁切织物的幅宽、厚度做适配调整，常规适配的织物厚度范围覆盖薄型丝绸到中厚型帆布类材料。下部的驱动底座集成了动力输入模块、传动齿轮组与安装固定位，底座侧面预留了动力输入接口，可对接伺服电机或者手轮驱动结构，适配不同自动化程度的产线需求；底座底部设置了四个安装定位孔，可直接固定在设备安装台面或者机架上，安装时需保证笼式框架的中心轴线与待裁切织物的进给方向垂直，预留的安装边界需满足笼体完全张开时的径向尺寸需求，避免动作过程中与周边护罩、输送辊产生干涉。设计过程中针对笼条的受力做了校核，单根笼条采用薄壁金属型材制作，在保证结构刚度的同时控制整体重量，降低驱动负载；笼条与中心转轴的连接位置采用耐磨衬套，减少反复开合动作带来的磨损，延长装置的维护周期。底座内部的传动齿轮组采用小模数直齿齿轮，传动间隙控制在较小范围，保证笼条收拢动作的同步性，避免各笼条动作差导致的织物收拢错位。该装置的裁切动作逻辑为：织物进给至设定长度后，笼式框架从张开状态同步收拢，将待裁切位置的织物聚拢固定，随后内置的裁切刃沿收拢轨迹完成周向剪切，剪切完成后笼体张开，织物继续进给进入下一个作业循环，相比传统平刀裁切结构，该笼式结构可更好适配筒状织物、宽幅柔性面料的裁切需求，裁切后的切口整齐度更高，面料边缘无拉扯变形问题。
