紧凑型薄型气动活塞执行元件结构

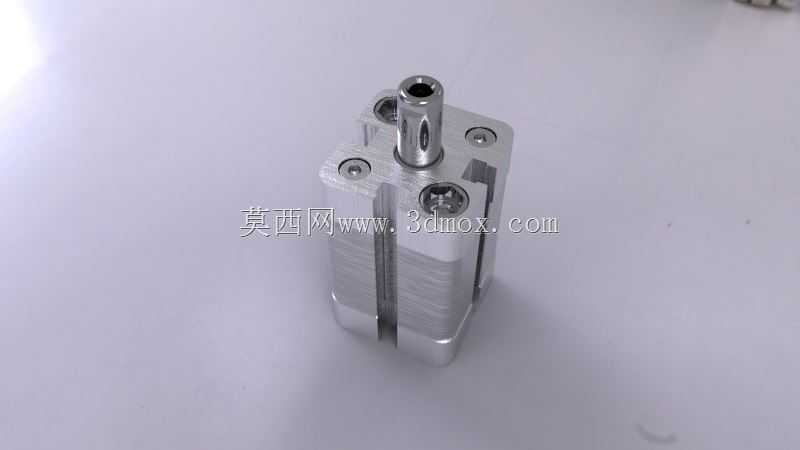

这款薄型气动执行元件的结构设计，核心围绕紧凑安装空间下的直线往复驱动需求展开，在自动化产线的工装夹具、小型工位推料、轻载压紧工序中应用极为广泛，相比标准拉杆气缸，其轴向尺寸压缩了近40%，能适配设备内部局促的安装位，不需要额外预留过长的缸体伸缩空间。从结构细节来看，缸体采用方形铝合金型材加工成型，四个边角预留内螺纹安装孔，既可以从缸体端面直接锁付固定，也能配合侧面安装槽实现嵌入式安装，安装边界灵活，不需要额外设计复杂的转接支架，能大幅降低设备整体的结构冗余。活塞杆采用镀硬铬处理，表面粗糙度控制在Ra0.8以下，配合内置的导向环结构，能承受一定的侧向偏载，避免活塞杆伸出过程中出现卡滞，适配短行程、高频次的往复动作场景，常见于电子零件组装工位的物料顶起、包装设备的压合定位、检测设备的工件夹紧等工序。设计过程中，缸体的密封槽尺寸经过反复校核，配合丁腈橡胶密封圈，能在0.1-1.0MPa的工作气压下保持稳定的密封性能，不会出现内泄漏导致的推力不足问题；端盖与缸体的连接采用内六角螺丝锁付，结构简单可靠，后期维护拆解也十分便捷，不需要专用工具就能完成密封件的更换。进出气口布置在缸体的侧端面，气路连接后不会超出缸体的最大外形轮廓，不会和周边的结构件产生干涉，对于多工位密集排布的自动化设备来说，这种气口布局能大幅简化气路走线的设计难度，避免气管弯折影响气路通畅。整体结构没有多余的冗余设计，所有加工面都兼顾了功能需求与加工工艺性，铝合金缸体的阳极氧化处理既能提升表面耐磨性能，也能避免长期使用过程中出现锈蚀，适配车间内多油污、多粉尘的工作环境，不需要额外做防护结构就能稳定运行。活塞杆的伸出端预留外螺纹接口，可以根据实际使用需求搭配不同的压头、连接头，适配不同的工件接触场景，不需要对缸体本身做二次加工就能完成功能拓展，对于设备快速改型、工位调整来说适配性极强。
