FRC竞赛用多档位可调速变速箱结构

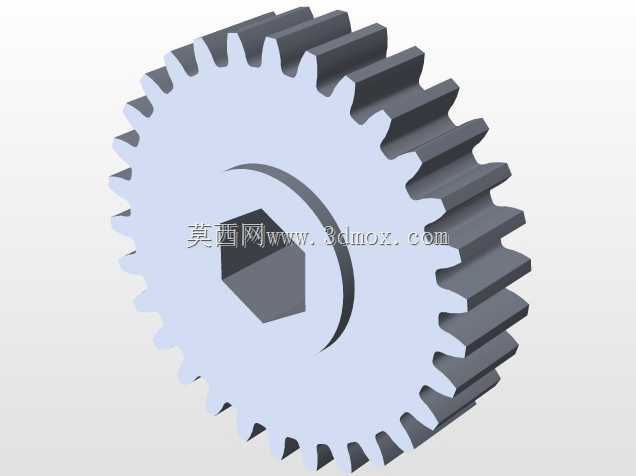

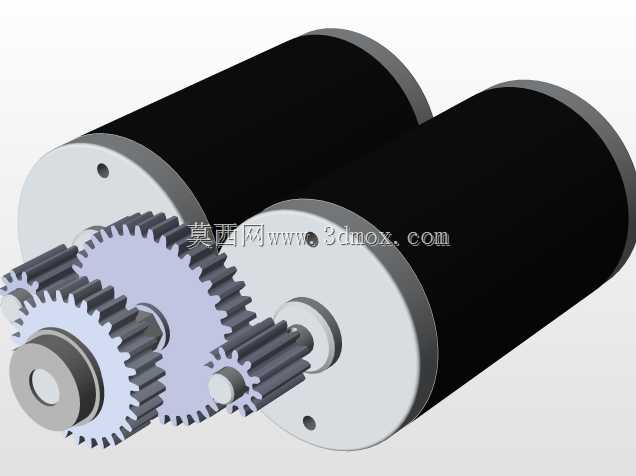

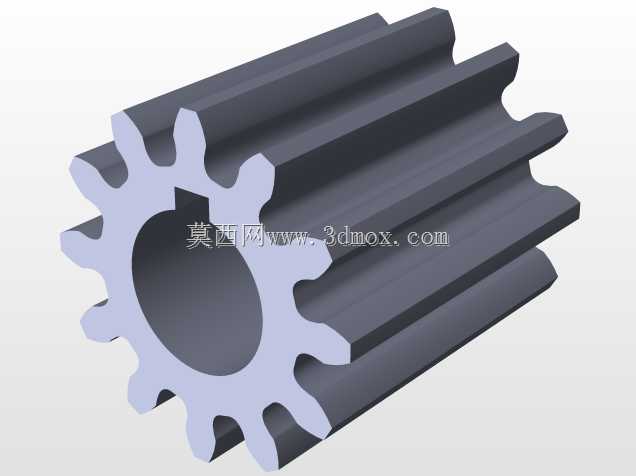

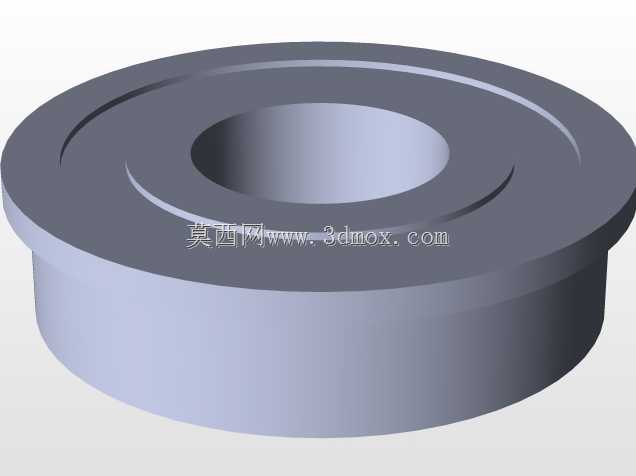

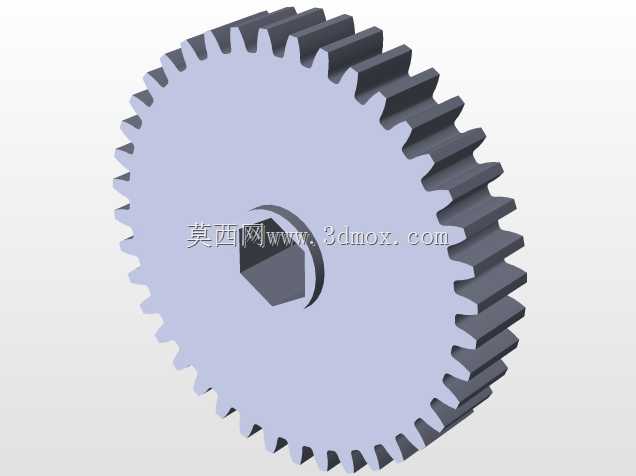

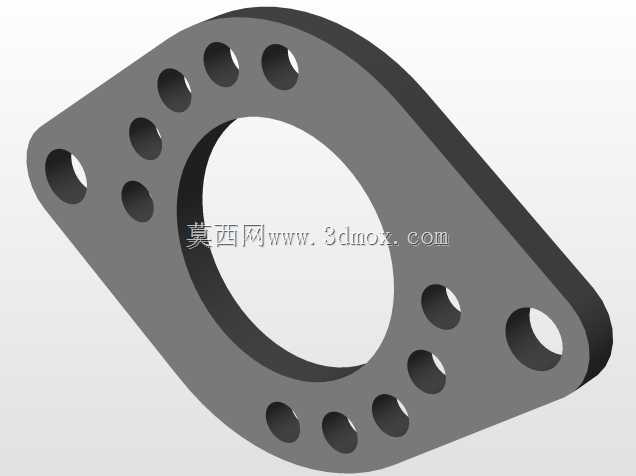

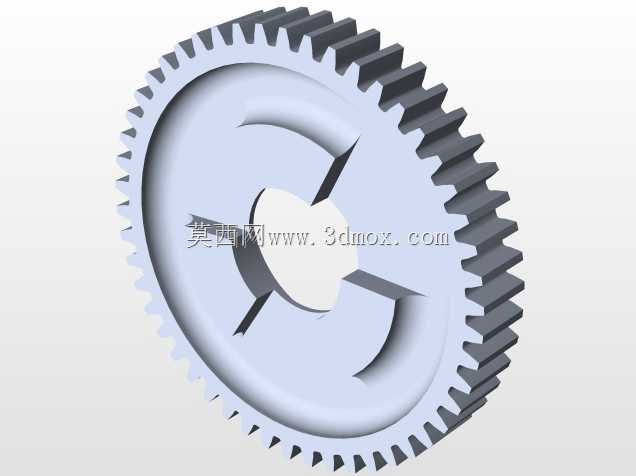

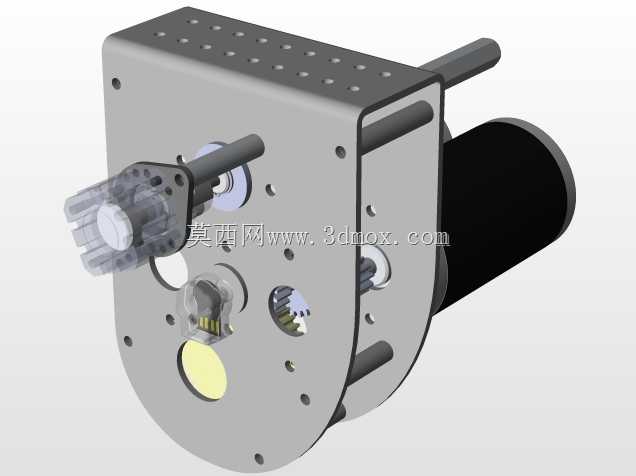

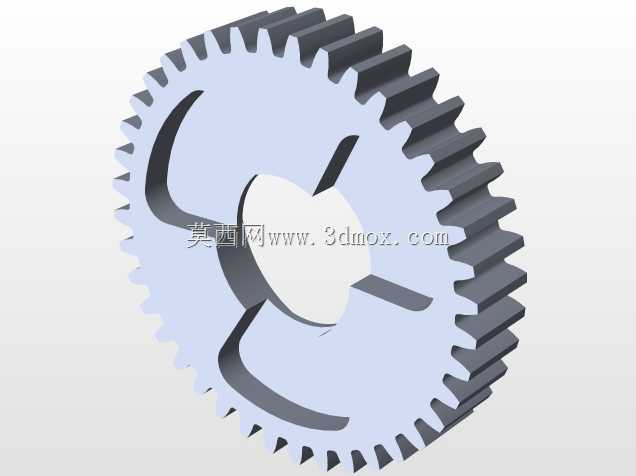

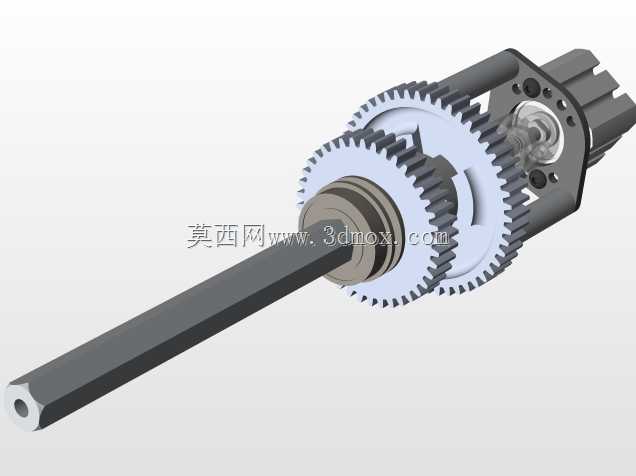

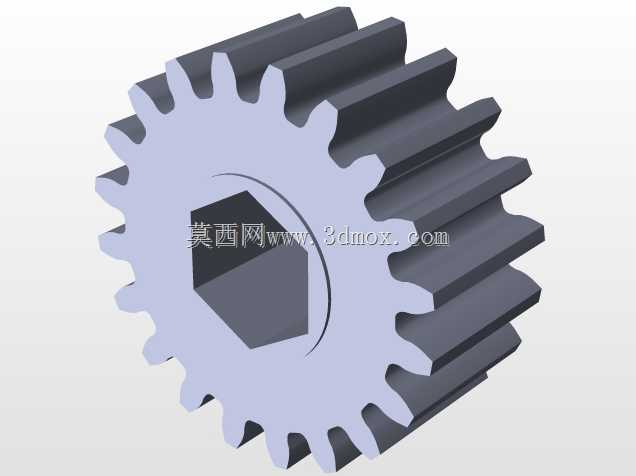

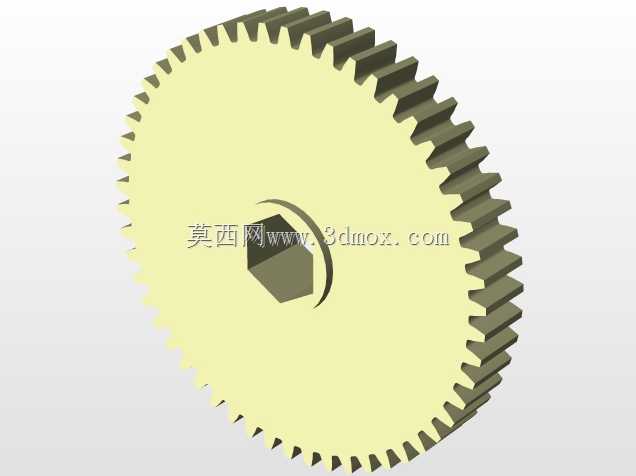

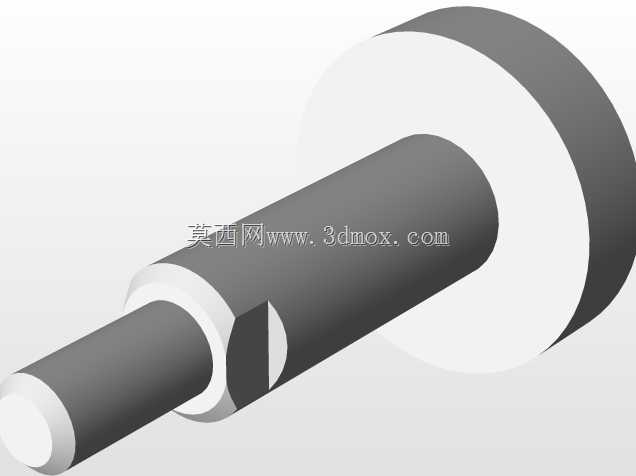

这款变速箱主要面向FRC机器人竞赛场景设计，适配竞赛中机器人不同作业工况的动力输出需求，在机器人需要完成快速冲刺、重物搬运、精准对位等不同任务时，可通过档位切换匹配对应的输出转速与扭矩，避免单一速比下动力冗余或输出不足的问题。从实际使用场景来看，FRC竞赛场地内机器人需要在短时间内完成跨区域移动、机构动作执行等操作，6、14、21英尺/秒三档可互换的速度设置，刚好覆盖了竞赛中低速大扭矩作业、中速巡航移动、高速冲刺抢位的三类核心需求，档位切换逻辑清晰，可通过配套的换挡执行机构完成快速切换，不会出现卡滞或脱档的问题。设计过程中优先考虑了安装适配性，整体采用板式安装结构，主体安装板预留了阵列排布的安装孔位，可直接兼容FRC机器人常用的铝型材框架安装标准，不需要额外制作转接板，输入轴直接对接驱动电机输出端，输出轴可直接连接行走轮组或作业机构，安装边界紧凑，不会占用过多机器人内部的布局空间，能给其他电控、传感部件留出充足的安装位置。结构设计上采用外露式齿轮布局，既可以直观观察齿轮啮合状态，也能在竞赛间隙快速完成检查维护，换挡机构采用拨叉结合同步定位结构，切换档位时齿轮啮合对位准确，不会出现打齿问题，箱体侧部的防护边框可避免竞赛中碰撞对传动部件造成直接冲击，提升结构抗损能力。传动齿轮采用等模数设计，齿部经过强度校核，可承受竞赛中频繁启停、冲击负载带来的载荷，输入侧的电机安装位适配常规竞赛用直流电机的安装尺寸，轴系配合采用标准轴承支撑，转动过程中阻尼均匀，传动效率稳定，不会出现额外的动力损耗。输出轴的伸出长度与轴径符合FRC竞赛常用的传动连接标准，可直接配套同步轮、链轮等传动零件，不需要二次加工轴头，整体结构的重心靠近安装板侧，安装后不会导致机器人重心偏移，有利于提升机器人行走与作业过程中的稳定性。
